5.5 Connexions électriques précâblées
AVERTISSEMENT
Assurez-vous que l'alimentation secteur de l'unité est débranchée avant d'effectuer
toute installation, entretien, maintenance ou travaux électriques !
L'installation et l'entretien de l'unité et du système de ventilation complet doivent être effectués
par un installateur agréé et conformément aux règles et réglementations locales.
L'unité doit être mise à la terre
Les connexions internes sont réalisées lors du montage en usine pour un fonctionnement à deux vitesses (paragraphe 6) via le
panneau de commande CTRL-V3 (Fig. 5.j).
L'unité est livrée pré-câblée avec:
- câble d'alimentation (3 fils: marron, bleu, jaune/vert).
- câble de connexion au controleur externe fourni avec l'unité, le CTRL-V3 (6 fils : marron, jaune, blanc, vert, gris, rose)
CONTRÔLE
SOURCE DE COURANT
CTRL-V3

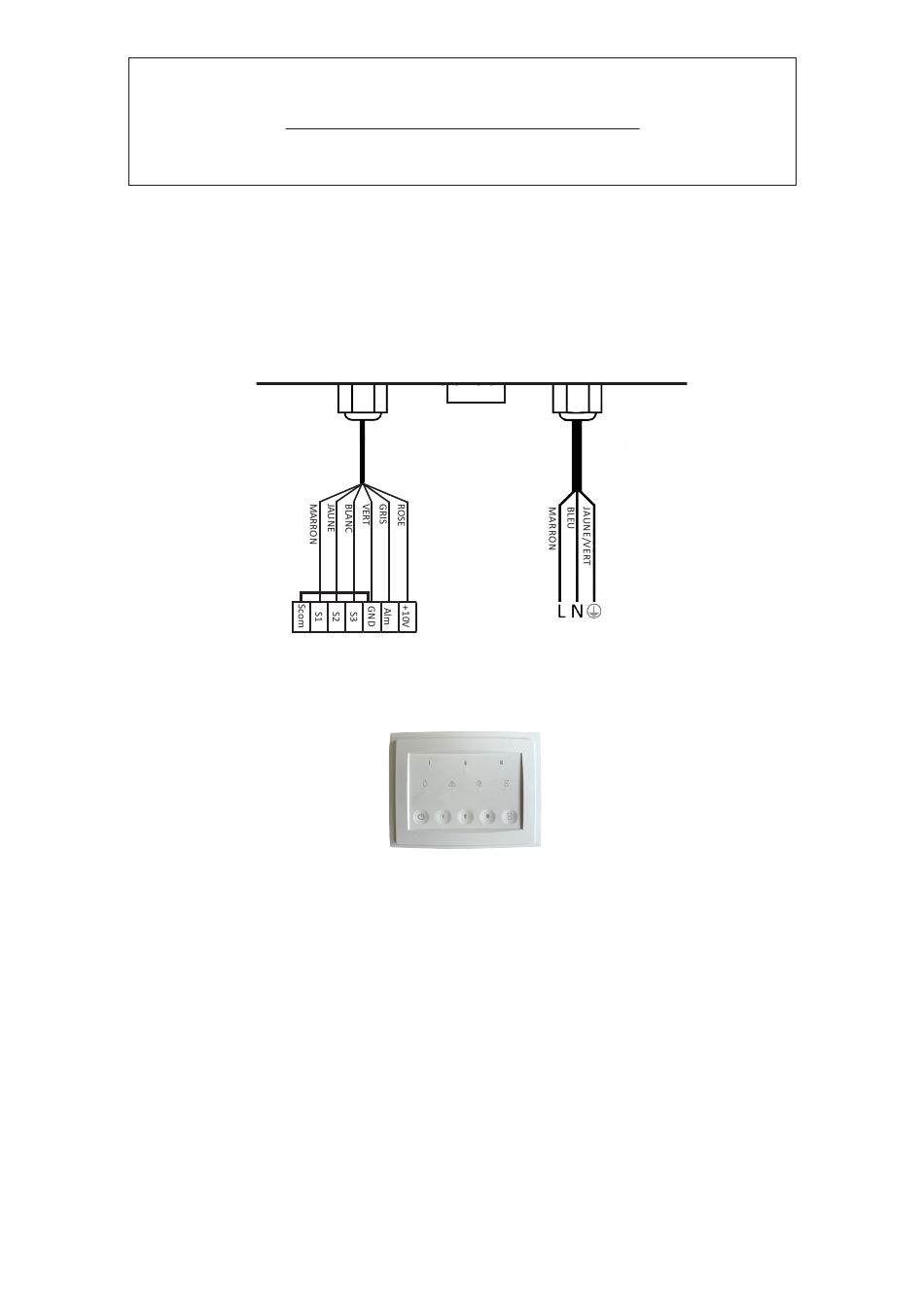

Fig. 5.i Précablage
Fig. 5.j CTRL-V3
(accessoire fournis)
30
