3. MONTAGEVERFAHREN
* Bitte prüfen Sie vor dem Zusammenbau anhand der ERSATZTEIL-DETAILS (Seite 3),
ob alle Ersatzteile vollständig sind. Falls nicht, wenden Sie sich bitte über Ihre Bestellung
oder service@doufit.net an den Verkäufer, um die verlorenen Ersatzteile erneut zu
schicken.
* Die Seriennummer in Klammern unten ist die gleiche wie die im Ersatzteilpaket. Bitte
bereiten Sie die Teile vor jedem Schritt entsprechend vor.

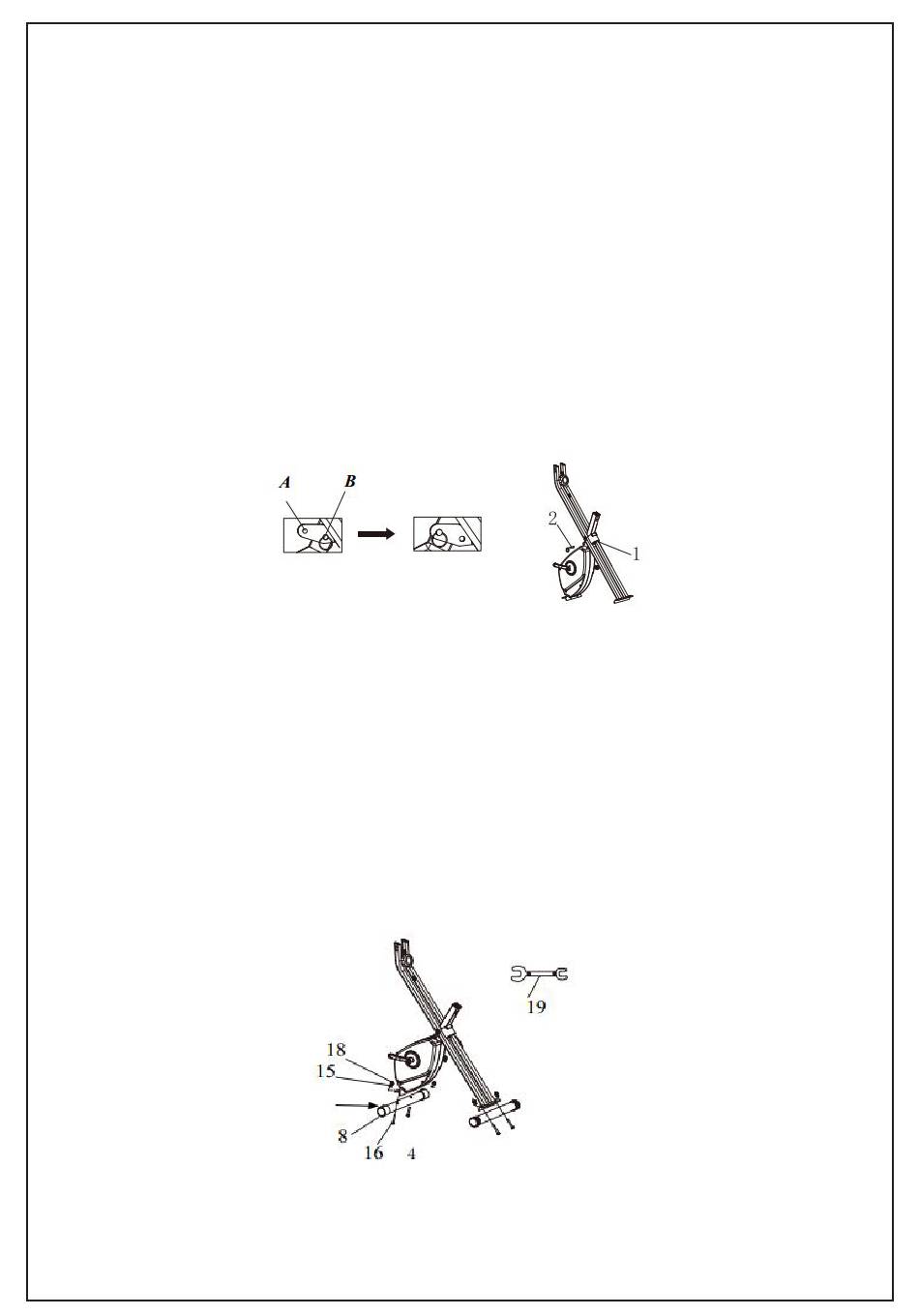

Schritt 1: Klappen Sie den Hauptrahmen auf
Ziehen Sie die Sicherheitsnadel aus Loch B des Hauptrahmens heraus. Klappen Sie den
Hauptrahmen in dem von Ihnen gewünschten Winkel auf und führen Sie die
Sicherheitsnadel in Loch A ein, um den Hauptrahmen zu fixieren.
*Warnung: Wenn die Sicherheitsnadel in Loch B steckt, bitte nicht zusammenbauen, um
Unfälle zu vermeiden.
(Loch B befindet sich neben dem
Hauptrahmen).
Schritt 2: Montieren Sie den Fußschemel
Zur Montage der beiden Fußrohre bereiten Sie bitte zwei Fußrohre (Nr.8), vier Φ8
Wellenscheiben (Nr.15), vier M8 Vierkantschrauben (Nr.16), vier M8 Schraubkappen
(Nr.18) und einen Maulschlüssel (Nr.19) vor.
Hinweis: Es gibt zwei Arten von Fußrohren. Ein Fußrohr hat zwei Räder, ein anderes hat
keine Räder haben. Wir sollten das Fußrohr mit Rädern vor dem Hauptrahmen montieren.
Setzen Sie zwei quadratische M8-Halsschrauben von unten in jedes Fußrohr ein, und
schrauben Sie dann vier M8 Schraubkappen und vier Unterlegscheiben mit Welle Φ8
unter Verwendung des Maulschlüssels.
Die Räder zeigen nach
außen.
４
