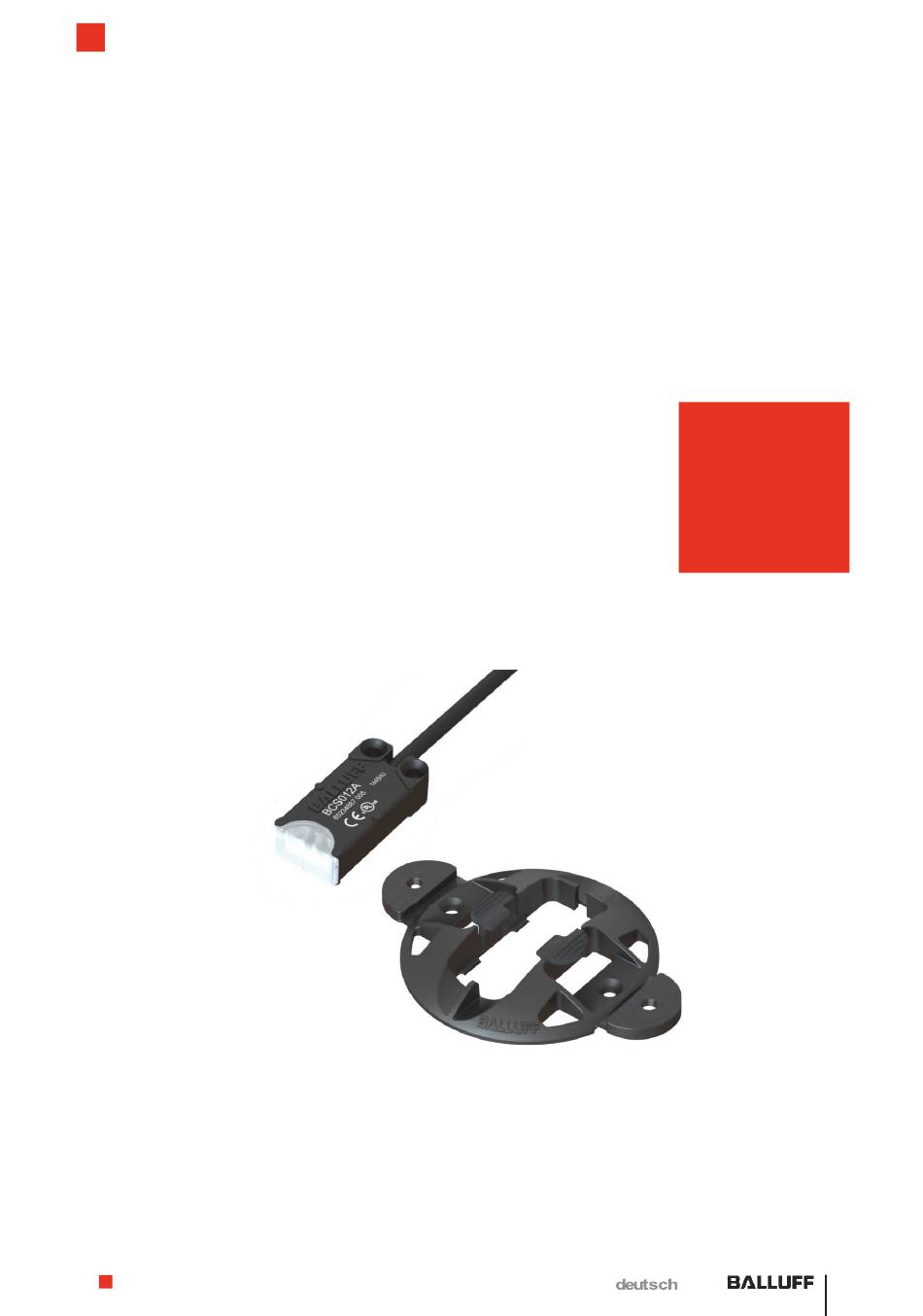

- Seite 1 Kapazitive Nährungsschalter BCS R08RRE… Kapazitive Nährungsschalter BCS R08RRE… MicroBox Bedienungsanleitung deutsch www.balluff.com...
-
Seite 2: Inhaltsverzeichnis
Montagemöglichkeiten ........6 Sensormontage ohne Halter .......... 6 Montage mit Halter ............6 Leckage-Anwendung ............7 Haltermontage am Rohr ..........7 Montage mit BALLUFF Montage-System ..... 7 Bedienung............8 Bedienelemente ............... 8 Anzeige................8 Abgleich................8 Abgleich bei Objekterkennung ........8 Abgleich bei Füllstanderkennung ........ -
Seite 3: Gültigkeit
Nährungsschalter der Serie BCS RR08RRE können zur Objekterkennung oder Füllstanderkennung eingesetzt werden. Die einwandfreie Funktion gemäß den technischen Daten wird nur mit Original BALLUFF- Zubehör zugesichert, die Verwendung anderer Komponenten bewirkt Haftungsausschluss. Veränderungen am Sensor oder eine nicht bestimmungsgemäße Verwendung sind nicht zulässig und führen zum Verlust von... -
Seite 4: Produktbeschreibung
Kapazitive Nährungsschalter BCS R08RRE… Produktbeschreibung Medienübersicht Eigenschaften Mit dem Gerät können nahezu alle flüssigen, Sensoren der Produktfamilie BCS R08RRE arbeiten pastösen, granulatartigen oder pulverförmige nach dem kapazitiven Messprinzip. Diese Medien abgefragt werden. Beispiele sind in Produktfamilie bietet Geräte mit zwei nachfolgender Tabelle aufgeführt. -
Seite 5: Elektrischer Anschluss
Versorgung Plus Data Input Eingang Versorgung Minus Schaltausgang bzw. Kommunikation ® Wenn möglich sollte der Teach-Eingang DI mit der Minusleitung (L-) verbunden werden. w Bei SmartLEVEL -Geräten darf das Kabel nicht aufgerollt werden. Wenn möglich Kabel kürzen oder mäanderförmig aufwickeln www.balluff.com... -
Seite 6: Montagemöglichkeiten
Kapazitive Nährungsschalter BCS R08RRE… Montagemöglichkeiten Maximales Anzugsdrehmoment 0,2 Nm Sensormontage ohne Halter Bei Rohren mit kleinem Durchmesser empfiehlt Der Sensor kann mit M3-Schrauben durch die sich die Montage mit Kabelbindern. Befestigungslöcher montiert werden. Sowohl Reverse-Montage als auch Standard-Montage sind möglich. Montage mit Halter Für eine schnelle Montage des Sensors verfügt der beiliegende Halter über Schnappverschlüsse. -
Seite 7: Leckage-Anwendung
Der Halter kann auch für eine Leckage-Überwachung verwendet werden. Dazu werden die Befestigungslaschen umgeklappt um den Sensor mit einem Abstand von 2mm zum Boden zu montieren Haltermontage am Rohr Montage mit horizontalem Kabelaustritt Montage mit vertikalem Kabelaustritt Für größere Rohrdurchmesser oder Behälter wird ein Band empfohlen Montage mit BALLUFF Montage-System www.balluff.com... -
Seite 8: Bedienung
Kapazitive Nährungsschalter BCS R08RRE… Abgleich über Teach-Leitung (DI-Eingang) Bedienung Die Abgleich wird gestartet indem der Eingang DI Bedienelemente mit L+ verbunden wird, die Übernahme der Schaltschwelle erfolgt beim Entfernen des Ansicht von unten Eingangs DI von L+. Die Art des Abgleichs wird über die Dauer festgelegt, der Ablauf wird über die Funktions-LED angezeigt (siehe Anzeige beim... -
Seite 9: Abgleich Bei Füllstanderkennung
Schaltsignals über den Parameter „Delay.Off“ verlängert werden. Leerabgleich bei Anhaftungen Einstellbares Filter Das Schaltsignal kann über den Parameter „Delay.Filter“ verlangsamt werden. Dabei werden alle Schaltsignalwechsel um die Filterzeit verzögert. Alle Schaltimpulse die kürzer als die Filterzeit sind werden ausgeblendet. www.balluff.com... -
Seite 10: Wartung
Kapazitive Nährungsschalter BCS R08RRE… Wartung Das Gerät ist wartungsfrei. Bei Bedarf können Verschmutzungen am Gerät mit einem nichtaggressiven Reiniger entfernt werden. Entsorgung Eine Instandsetzung des Geräts ist nicht möglich. w Das Gerät ist gemäß der Europäischen Richtlinien 2002/96/EG und 2003/108/EG (Elektro- und Elektronik-Altgeräte) zu entsorgen. -
Seite 11: Technische Daten
Abmessungen L x B x H Gehäusewerkstoff IP67 Schutzart 0,2 Nm Anzugsdrehmoment (M3-Schrauben in Befestigungslöcher) IO-Link IO-Link Revision 38,4 kBit/s (COM2) Übertragungsrate 5,0 ms Minimale Zykluszeit 0x0378 (888) Vendor ID Device ID BCS R08RRE-... 0x070203 (459267) -..PIM80C-EP00,3-GS04 0x070204 (459268) -..PIMFHC-EP00,3-GS04 www.balluff.com... -
Seite 12: Bestellinformation
Kapazitive Nährungsschalter BCS R08RRE… Bestellinformation BCS R08RRE – PS M 80 C-EP0 0,3 - GS75 Typenschlüssel Endstufe PS = PNP Schließer PO = PNP Öffner NS = NPN Schließer NO = NPN Öffner PI = IO-Link Technologie 80 = Standard-Technologie FH = SmartLEVEL- Technologie Kabellänge 2 = 2m... -
Seite 13: Zubehör
Kapazitive Nährungsschalter BCS R08RRE… Zubehör Bestellcode Beschreibung M12-Zwischenstecker mit Teach-Taste BAE00MN BALLUFF Montage-System, siehe Gesamtkatalog Zubehör IO-Link Allgemein Dieses Kapitel ist nur relevant für Geräte die IO- Device Description - IODD) sowie weitere Link unterstützten. Diese Geräte verfügen über Informationen zu IO-Link finden Sie unter eine IO-Link-Kommunikationsschnittstelle die den www.balluff.com. -
Seite 14: Parameter
PDInput Array Beschreibung der 0x000E Descriptor Prozessdaten (14) Oct.Str.T3 0x010100 (65792) Schaltsignal BDC1 Oct.Str.T3 0x020C04 (134148) Sensorwert PDV1 Vendor Name String "BALLUFF" 0x0010 (16) Vendor Text String "www.balluff.com" 0x0011 (17) Product Name String Typschlüssel, typabhängig 0x0012 (18) Product ID String Bestellcode, typabhängig... -
Seite 15: Systembefehle
SIO Output UINT8 1 – PNP, default Schaltausgang-Typ 0x00B4 Mode 2 – NPN Schaltfunktion wird in (180) 3 – PushPull Switch Point Mode.Logic angegeben Systembefehle Wert (dez) Name Beschreibung Teach Full Vollabgleich 0x4D (77) Teach Empty Leerabgleich 0x4E (78) www.balluff.com... -
Seite 16: Ereignisse, Events
Kapazitive Nährungsschalter BCS R08RRE… Wert (dez) Name Beschreibung Device Reset Gerät neu starten 0x80 (128) Factory Reset Werkseinstellungen wiederherstellen 0x81 (130) Restore BDC Einstellungen für Schaltpunkt (BDC) wiederherstellen 0xA3 (163) Ereignisse, Events Event (dez) Typ / Modus Device Status Beschreibung Meldung / Data Storage Upload Request 0xFF91... - Seite 17 Kapazitive Nährungsschalter BCS R08RRE… Balluff GmbH Schurwaldstrasse 9 73765 Neuhausen a.d.F. Phone +49 (0) 71 58/1 73-0 Fax +49 (0) 71 58/50 10 balluff@balluff.de www.balluff.com www.balluff.com...
- Seite 18 Capacitive Proximity Switches BCS R08RRE… Capacitive Proximity Switches BCS R08RRE… MicroBox User's Guide english english www.balluff.com...
- Seite 19 Sensor installation without bracket ......6 Installation with bracket ..........6 Leakage application ............7 Bracket installation on a tube ........7 Installation with BALLUFF installation system .... 7 Operation ............8 Operating elements ............8 Display ................8 Calibration ................. 8 Calibration for object recognition .........
-
Seite 20: Validity
Flawless function in accordance with the specifications in the technical data is ensured only when using original BALLUFF accessories. Use of any other components will void the warranty. Modifications to the sensor or non-approved use... -
Seite 21: Product Description
Capacitive Proximity Switches BCS R08RRE… Product description Media overview Properties The device can be used to query virtually all liquid, Sensors from the product family BCS R08RRE paste-like, granular, or powdery media. Examples function based on the capacitive measuring are listed in the following table. principle. -
Seite 22: Electrical Connection
® If possible the teach input DI should be connected to the negative supply L–. w For SmartLEVEL devices, the cable must not be rolled up. If possible, shorten the cable or wind it up in a meandering pattern. english www.balluff.com... -
Seite 23: Installation Options
Capacitive Proximity Switches BCS R08RRE… Installation options Maximum tightening torque 0.2 Nm. Sensor installation without bracket For tubes with small diameters, we recommend The sensor can be installed by screwing M3 installation using cable ties. screws through the fastening holes. Both reverse installation and standard installation are possible. -
Seite 24: Leakage Application
Bracket installation on a tube Installation with horizontal cable exit Installation with vertical cable exit For large tube diameters or containers, we recommend a strap. Installation with BALLUFF installation system www.balluff.com... -
Seite 25: Operation
Capacitive Proximity Switches BCS R08RRE… Calibration via teach line (DI input) Operation Calibration is started by connecting the DI input to Operating elements L+; the switching threshold is adopted when removing the DI input from L+. The type of View from below calibration is determined based on the duration;... -
Seite 26: Calibration For Fill Level Detection
Empty calibration with build-up Maintenance The device is maintenance-free. If necessary, contaminations on the device can be removed using a nonaggressive cleaner. Calibration for leakage application Disposal Perform empty calibration after installation. Repairs to the device are not possible. www.balluff.com... - Seite 27 Capacitive Proximity Switches BCS R08RRE… w The device must be disposed of in accordance with the European Directives 2002/96/EC and 2003/108/EC (Waste Electrical and Electronic Equipment). Old devices may not be disposed of with household waste! w Observe the national regulations for disposal.
-
Seite 28: Technical Data
Degree of protection ≤ 0.2 Nm Tightening torque (M3 screws in fastening holes) IO-Link IO-Link revision 38.4 kBit/s (COM2) Transfer rate 5.0 ms Minimum cycle time 0x0378 (888) Vendor ID Device ID BCS R08RRE-... 0x070203 (459267) -..PIM80C-EP00,3-GS04 0x070204 (459268) -..PIMFHC-EP00,3-GS04 www.balluff.com... -
Seite 29: Ordering Information
Capacitive Proximity Switches BCS R08RRE… Ordering information BCS R08RRE – PS M 80 C-EP0 0,3 - GS75 Type code Power amplifier PS = PNP N.O. PO = PNP N.C. NS = NPN N.O. NO = NPN N.C. PI = IO-Link Technology 80 = standard technology FH = SmartLEVEL technology... -
Seite 30: Accessories
Accessories Ordering code Description M12 adapter plug with teach-in button BAE00MN For BALLUFF installation system, see general accessories catalog IO-Link General This section is only relevant for devices that Description - IODD) necessary for configuration as support IO-Link. These devices feature an IO-Link well as further information at www.balluff.com. -
Seite 31: Parameters
Structure of Process Data 0x000E Descriptor (14) Oct.Str.T3 0x010100 (65792) Switch signal BDC1 Oct.Str.T3 0x020C04 (134148) Sensor Value PDV1 Vendor Name String "BALLUFF" 0x0010 (16) Vendor Text String "www.balluff.com" 0x0011 (17) Product Name String Type code, depending on type 0x0012... -
Seite 32: System Commands
1 – PNP, default Switching output type 0x00B4 Mode 2 – NPN Switching function is indicated (180) 3 – PushPull in Switch Point Mode.Logic System commands Value Name Description Teach Full Full calibration 0x4D (77) Teach Empty Empty calibration 0x4E (78) www.balluff.com... -
Seite 33: Events
Capacitive Proximity Switches BCS R08RRE… Value Name Description Device Reset Restart device 0x80 (128) Factory Reset Reset factory defaults 0x81 (130) Restore BDC Restore settings for switchpoint (BDC) 0xA3 (163) Events Event Type / Mode Device Status Description Notification / Data Storage Upload Request 0xFF91 once... - Seite 34 Capacitive Proximity Switches BCS R08RRE… Balluff GmbH Schurwaldstrasse 9 73765 Neuhausen a.d.F. Phone +49 (0) 71 58/1 73-0 Fax +49 (0) 71 58/50 10 balluff@balluff.de www.balluff.com www.balluff.com...
