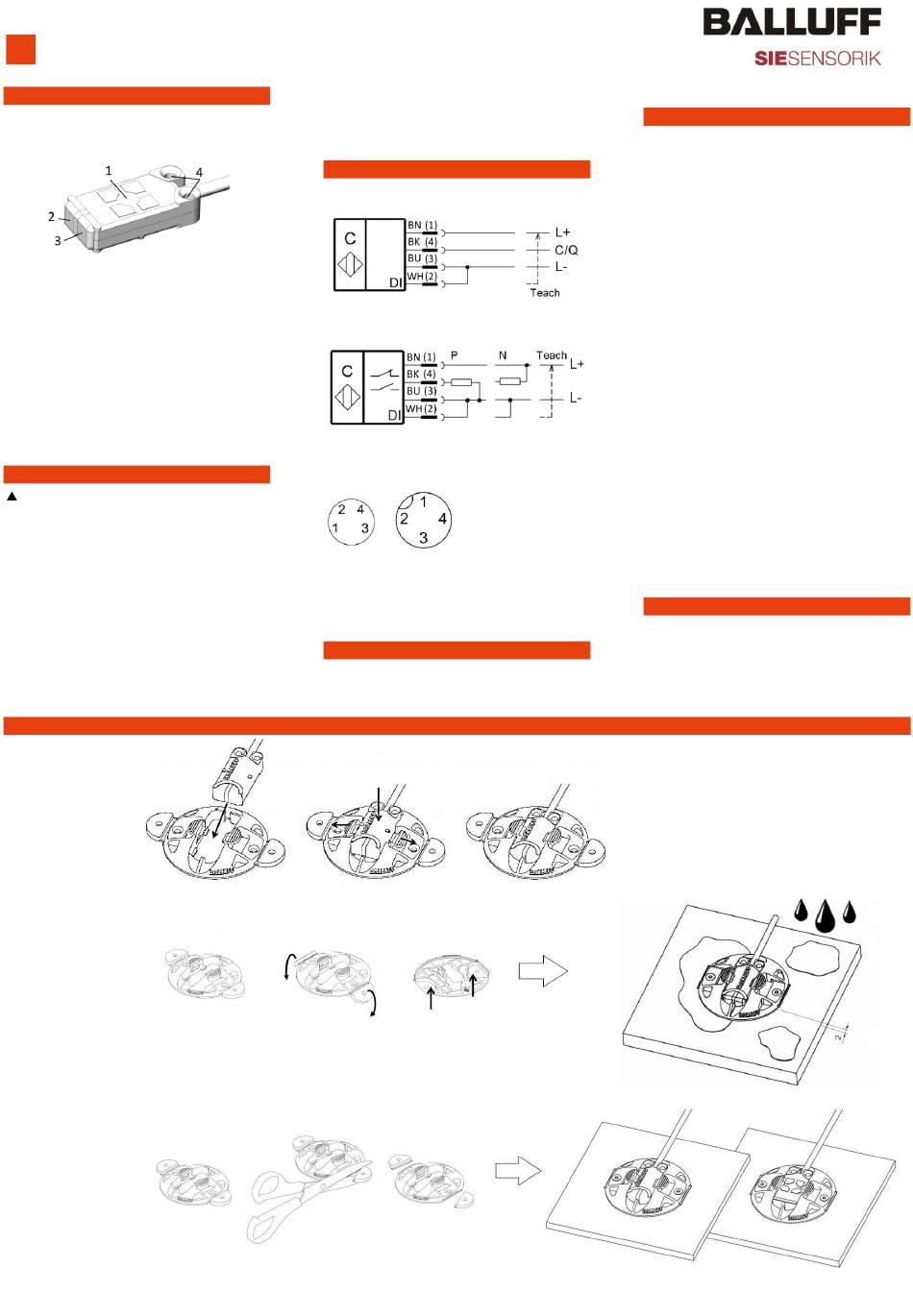

Balluff Microbox BCS R08RRE Serie Montageanleitung

Montageanleitung - Microbox BCS R08RRE-...
Bestimmungsgemäße Verwendung

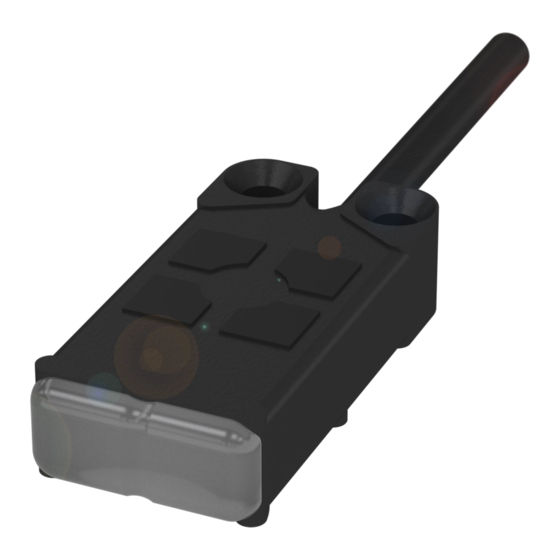

Nährungssensoren der Serie Microbox sind für
Objekterkennung = Standardvarianten oder zur
Füllstandserfassung = SmartLEVEL vorgesehen.
1) Aktive Fläche 2) gelbe Anzeige -> Schaltzustand
3) grüne Anzeige -> Betrieb 4) Befestigungslöcher
Die einwandfreie Funktion gemäß den
technischen Daten wird nur mit Original
BALLUFF-Zubehör zugesichert, die Verwendung
anderer Komponenten bewirkt
Haftungsausschluss. Veränderungen am Sensor
oder eine nicht bestimmungsgemäße
Verwendung sind nicht zulässig und führen zum
Verlust von Gewährleistungs- und
Haftungsansprüchen gegenüber dem Hersteller.
Sicherheitshinweise
Das Gerät darf nicht in Anwendungen
eingesetzt werden, in denen die Sicherheit
von Personen von der Gerätefunktion
abhängt (kein Sicherheitsbauteil gemäß
EU-Maschinenrichtlinie).
Die Anleitung richtet sich an qualifizierte
Fachkräfte. Lesen Sie diese Anleitung, bevor Sie
das Gerät installieren und betreiben. Der
Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten
werden. Der Betreiber muss Maßnahmen treffen,
dass bei einem Defekt des Geräts keine Gefahren
für Personen und Sachen entstehen können.
Montage
Sensor in den Halter
montieren
Umbiegen der Laschen
für Leckageanwendung
(Abstand Sensor zum
Boden 2mm)
Abschneiden der Laschen,
(kein Abstand zwischen
Sensor und Objekt)
Bei Defekten und nicht behebbaren Störungen
des Geräts ist dieses außer Betrieb zu nehmen
und gegen unbefugte Benutzung zu sichern.
Elektrischer Anschluss
IO-Link
Konventionelle Endstufe
Steckerbelegung
M8 M12
Anschluss Kabelgeräte
1=braun, 4=Schwarz, 3=blau,
2=weiß Teachleitung
Kabelverlegung
Das Anschlusskabel darf nicht direkt hinter dem
Sensor ringförmig aufgewickelt werden.
stattdessen ist das Kabel bei Überlänge zu kürzen.
Abgleich
Der Abgleich wird mit der weißen
Teach leitu ng (DI-Eingang) durchgefüh rt.
Abgleich Ob jekterkennung
Objekt in den gewünschten Schaltbereich
bringen. Reduzierungsfaktoren beachten!
Abgleich: Eingang DI für 2 bis 7 Sekunden mit L+
verbinden. Der Schaltpunkt wird nach Trennung
gespeichert -> 3 x langsames Blinken gelbe LED
Abgleich Fü llst andserfassung
SmartLEVEL Sensoren sind bereits ab Werk für
viele Standardapplikationen ohne Abgleich
einsetzbar.
Abgleich Ausnahmefälle: Füllstand soll ca. 50%
der aktiven Fläche bedecken.
Abgleich: Eingang DI für 2 bis 7 Sekunden mit L+
verbinden. Der Schaltpunkt wird nach Trennung
gespeichert. -> 3 x langsames Blinken gelbe LED
Abgleich Sonderfä lle
Für den Abgleich in Sonderfällen z.B.
Leerabgleich, verweisen wir auf die
Bedienungsanleitung.
Weitere Informationen
Weitere Informationen (Bedienungsanleitung,
Datenblatt, Zubehör) erhalten Sie im Internet
unter Eingabe des Bestellcodes bei
www.balluff.com
