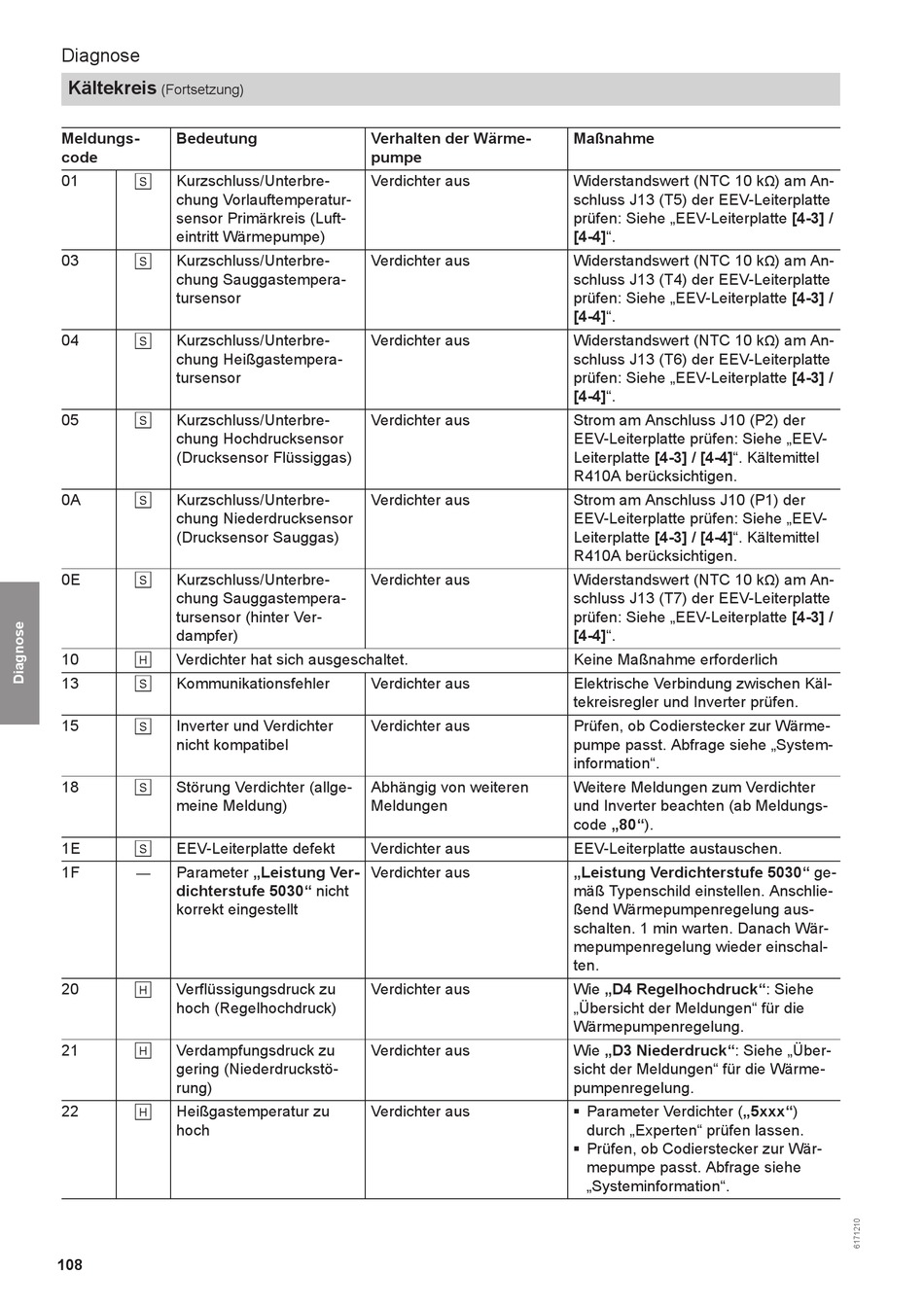

Viessmann Vitotronic 200 WO1C Serviceanleitung Für Die Fachkraft Seite 108

Diagnose
Kältekreis
(Fortsetzung)
Meldungs- Bedeutung
code
01 Kurzschluss/Unterbre-
S
chung Vorlauftemperatur-
sensor Primärkreis (Luft-
eintritt Wärmepumpe)
03 Kurzschluss/Unterbre-
S
chung Sauggastempera-
tursensor
04 Kurzschluss/Unterbre-
S
chung Heißgastempera-
tursensor
05 Kurzschluss/Unterbre-
S
chung Hochdrucksensor
(Drucksensor Flüssiggas)
0A Kurzschluss/Unterbre-
S
chung Niederdrucksensor
(Drucksensor Sauggas)
0E Kurzschluss/Unterbre-
S
chung Sauggastempera-
tursensor (hinter Ver-
dampfer)
10 Verdichter hat sich ausgeschaltet.
H
13 Kommunikationsfehler
S
15 S Inverter und Verdichter
nicht kompatibel
18 Störung Verdichter (allge-
S
meine Meldung)
1E EEV-Leiterplatte defekt
S
1F Parameter „Leistung Ver-
—
dichterstufe 5030" nicht
korrekt eingestellt
20 Verflüssigungsdruck zu
H
hoch (Regelhochdruck)
21 Verdampfungsdruck zu
H
gering (Niederdruckstö-
rung)
22 Heißgastemperatur zu
H
hoch
108
Verhalten der Wärme-
pumpe
Verdichter aus
Verdichter aus
Verdichter aus
Verdichter aus
Verdichter aus
Verdichter aus
Verdichter aus
Verdichter aus
Abhängig von weiteren
Meldungen
Verdichter aus
Verdichter aus
Verdichter aus
Verdichter aus
Verdichter aus
Maßnahme
Widerstandswert (NTC 10 k
schluss J13 (T5) der EEV-Leiterplatte
prüfen: Siehe „EEV-Leiterplatte [4-3] /
[4-4]".
Widerstandswert (NTC 10 k
schluss J13 (T4) der EEV-Leiterplatte
prüfen: Siehe „EEV-Leiterplatte [4-3] /
[4-4]".
Widerstandswert (NTC 10 k
schluss J13 (T6) der EEV-Leiterplatte
prüfen: Siehe „EEV-Leiterplatte [4-3] /
[4-4]".
Strom am Anschluss J10 (P2) der
EEV-Leiterplatte prüfen: Siehe „EEV-
Leiterplatte [4-3] / [4-4]". Kältemittel
R410A berücksichtigen.
Strom am Anschluss J10 (P1) der
EEV-Leiterplatte prüfen: Siehe „EEV-
Leiterplatte [4-3] / [4-4]". Kältemittel
R410A berücksichtigen.
Widerstandswert (NTC 10 k
schluss J13 (T7) der EEV-Leiterplatte
prüfen: Siehe „EEV-Leiterplatte [4-3] /
[4-4]".
Keine Maßnahme erforderlich
Elektrische Verbindung zwischen Käl-
tekreisregler und Inverter prüfen.
Prüfen, ob Codierstecker zur Wärme-
pumpe passt. Abfrage siehe „System-
information".
Weitere Meldungen zum Verdichter
und Inverter beachten (ab Meldungs-
code „80").
EEV-Leiterplatte austauschen.
„Leistung Verdichterstufe 5030" ge-
mäß Typenschild einstellen. Anschlie-
ßend Wärmepumpenregelung aus-
schalten. 1 min warten. Danach Wär-
mepumpenregelung wieder einschal-
ten.
Wie „D4 Regelhochdruck": Siehe
„Übersicht der Meldungen" für die
Wärmepumpenregelung.
Wie „D3 Niederdruck": Siehe „Über-
sicht der Meldungen" für die Wärme-
pumpenregelung.
Parameter Verdichter („5xxx")
■
durch „Experten" prüfen lassen.
Prüfen, ob Codierstecker zur Wär-
■
mepumpe passt. Abfrage siehe
„Systeminformation".
) am An-
Ω
) am An-
Ω
) am An-
Ω
) am An-
Ω
