4.
Mechanische Montage
Prüfen Sie bei Anlieferung den Packungsinhalt auf Transportschäden und vergleichen Sie die Angaben
auf dem Typenschildaufkleber mit Ihrer Bestellung. Öffnen Sie das Gerätegehäuse nicht.
Wählen Sie für eine längere Lagerung des Gerätes eine trockene und saubere Umgebung. Halten Sie
das Gerät von starken Wärmequellen fern und achten Sie darauf, dass keine Metallspäne oder
sonstiger Schmutz in das Gerät oder seine Anschlüsse gelangen kann.
Display Unit
4.1

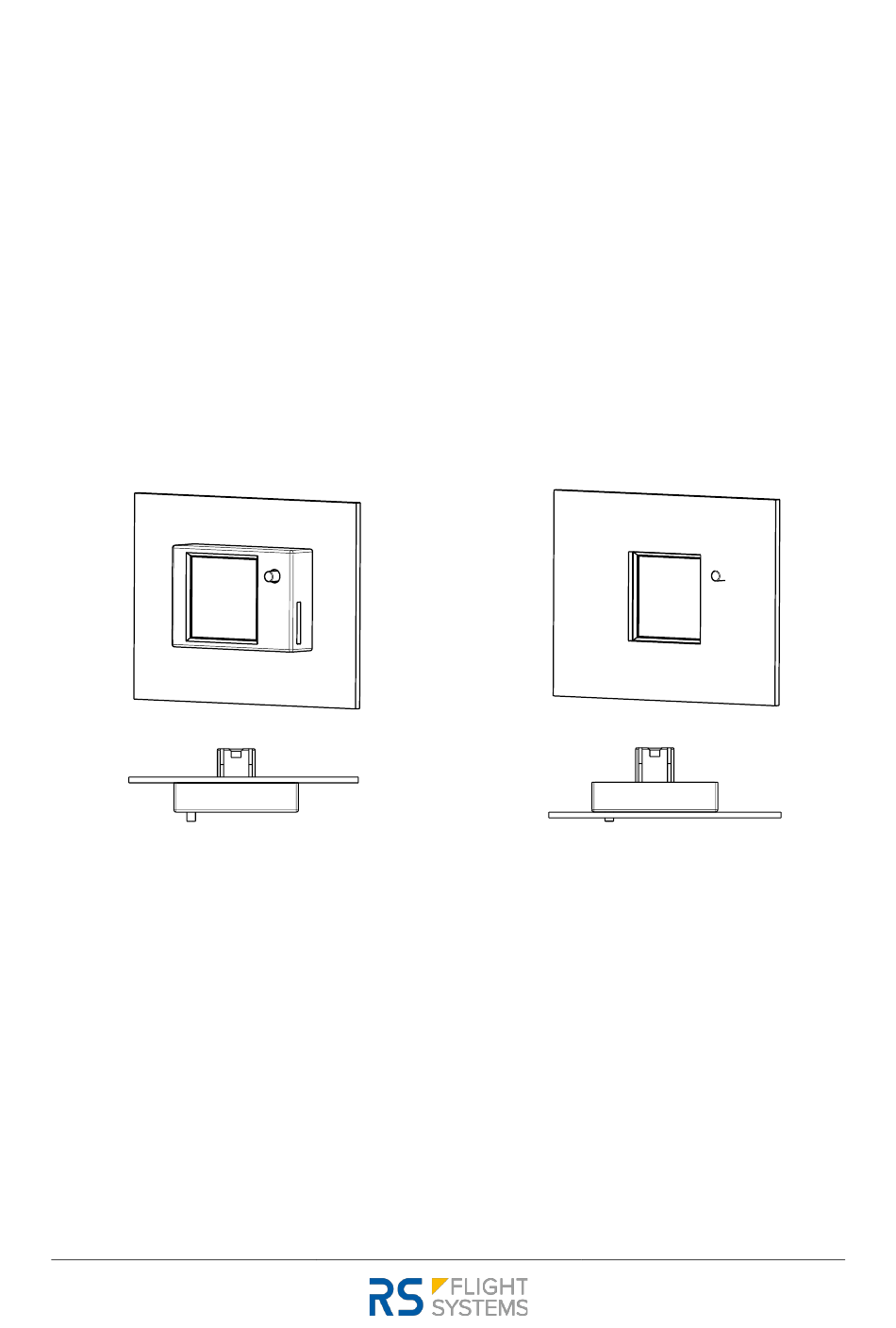

Die Anzeigeeinheit wird entweder vor oder hinter dem Instrumentenbrett montiert. Die zweite
Variante benötigt einen rechteckigen Ausschnitt (Abmaße in Tabelle 3-1). Abbildung 4-1 und Abbildung
4-2 zeigen zwei Beispiele für einen möglichen Einbau an.
Abbildung 4-1: Montage an der Vorderseite
Sensor Unit
4.2
Die Sensoreinheit kann hinter dem Instrumentenbrett oder an anderer Stelle im Rumpf montiert
werden. Standardmäßig wird das
Zubehör ist ein 3,0 m Kabelsatz erhältlich. Die Sensoreinheit wird mit 4x M4 Schrauben montiert. Die
Positionen der Schraubenlöcher können Abbildung 4-11 entnommen werden. Die Montageposition
der Sensoreinheit ist in Abbildung 4-3 dargestellt.
Installation / Betriebshandbuch
anemoi
anemoi
mit einem 0,5 m langen Kabelsatz geliefert. Als weiteres
Abbildung 4-2: Montage an der Rückseite
06.07.2022 | V1.05d
-9-
