POWER Anschluss

5.3
Die Sensoreinheit verwendet einen Standard D-SUB 9 Stecker. Pin 1 wird mit +12 VDC versorgt, Pin 5
anemoi
ist Masse. Das
(Pin 1, 12 VDC) muss entweder über einen 1,0 A Sicherungsautomaten oder über eine 1,0 A
Schmelzsicherung in Verbindung mit einem Kippschalter erfolgen. Die Artikelnummer des
Sicherungsautomaten ist in Tabelle 3-2 aufgeführt. Das
geliefert, das zwei Stromkabel und den Temperatursensor enthält.
Die erweiterte Pin-Belegung ist in Tabelle 5-4 dargestellt. Die Nummerierung der Pins ist in Abbildung
5-4 zu sehen.
Pin Number
1
2
3
4
5
6
7
8
9
06.07.2022 | V1.05d
-18-
verfügt über keinen internen Einschalter. Die Absicherung der Stromleitung
Signal Name
PWR_IN
DEBUG
DEBUG
-
AC_GND
TEMP_PWR
TEMP_DATA
TEMP_GND
DEBUG_GND
Tabelle 5-4: Pin-Belegung Stromanschluss

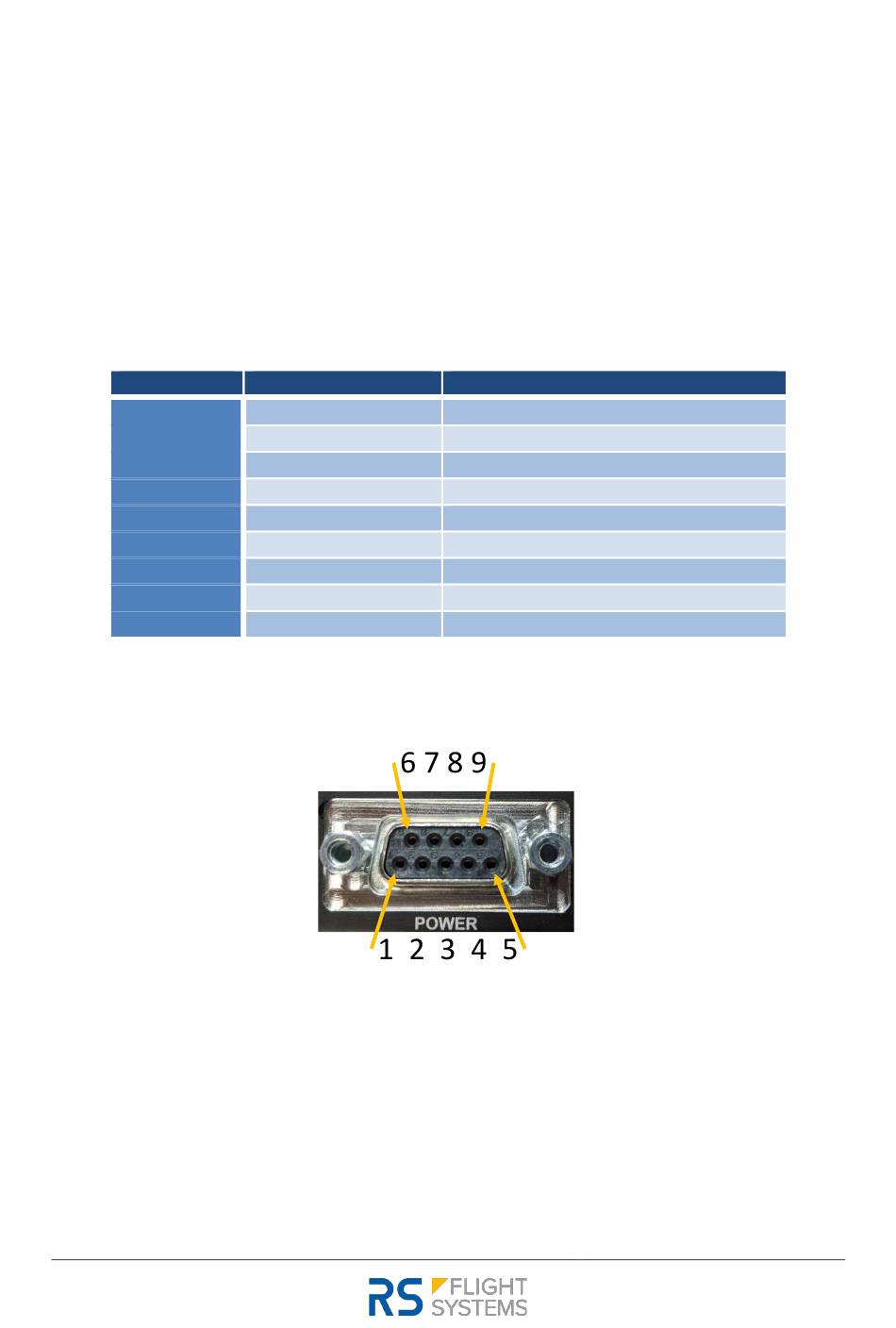

Abbildung 5-4: Pin-Belegung Stromanschluss
anemoi
wird mit einem vorverkabelten Set
Function
Positive Stromversorgung, +12 VDC
intern. NICHT VERBINDEN
intern. NICHT VERBINDEN
nicht verbinden
Flugzeug Masse
Temperature Sensor Stromversorgung, +5 VDC
Temperatursensor Daten
Temperatursensor Masse
intern. NICHT VERBINDEN
