Display 1 / Display 2 Anschluss

5.1
Displays 1 und 2 verwenden einen Standard-RJ12-Stecker (6P/6C). Die Pins 1 und 2 werden mit +5 VDC
versorgt, die Pins 5 und 6 sind Masse. Die erweiterte Pin-Belegung ist in Tabelle 5-2 dargestellt. Die
Nummerierung der Pins ist in Abbildung 5-2 zu sehen.
Pin-Nummer
1
2
3
4
5
6

GPS NMEA Anschluss

5.2
Wenn ein NMEA RS-232-Ausgabegerät als GPS-Quelle verwendet wird, sind in den meisten
Installationen keine besonderen Maßnahmen außer dem einfachen Einstecken des RJ45-Anschlusses
erforderlich.
06.07.2022 | V1.05d
-16-

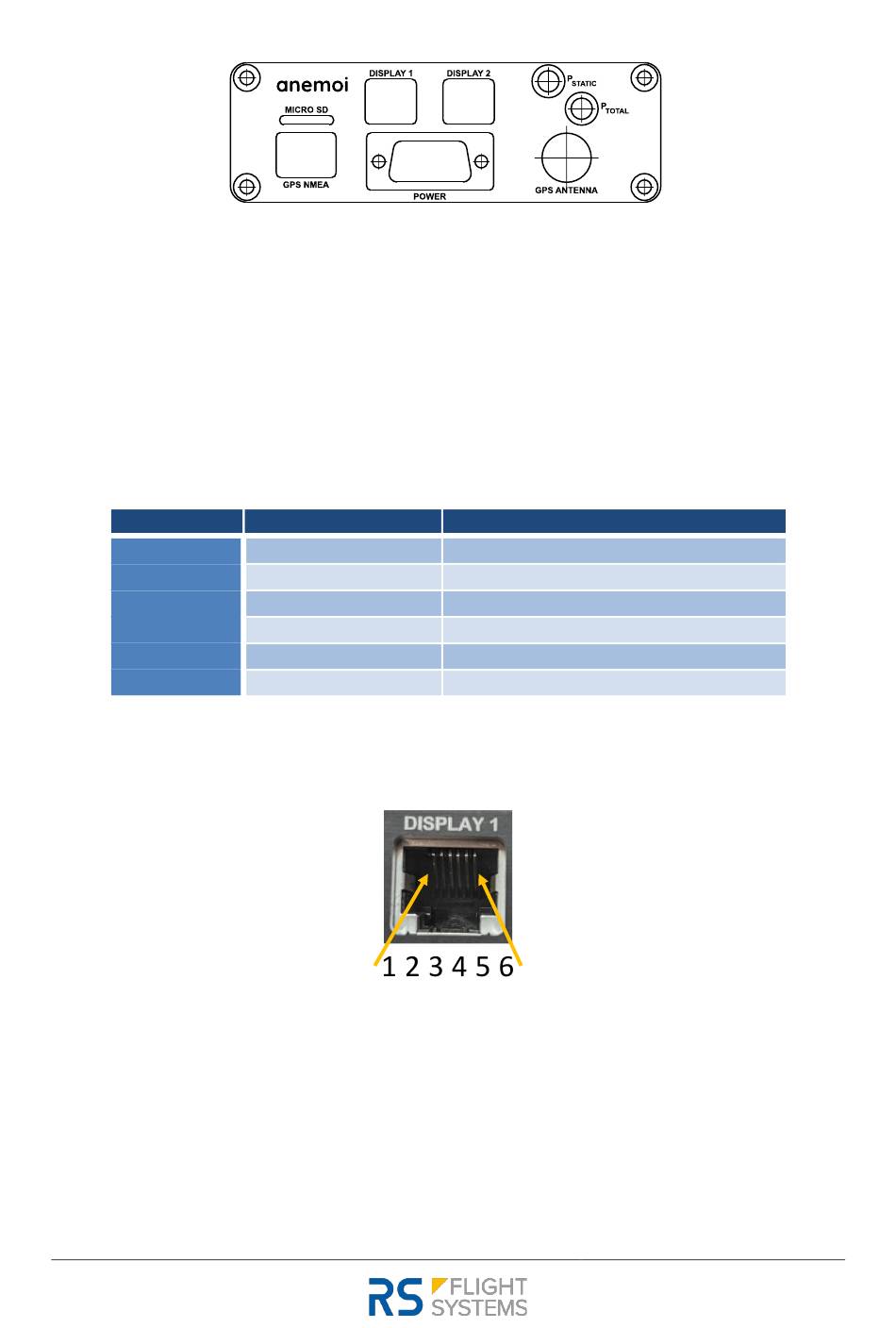

Abbildung 5-1: Sensor Unit (Vorderansicht)
Signalname
PWR_OUT
PWR_OUT
BUTTON
DATA
DISPLAY_GND
DISPLAY_GND
Tabelle 5-2: Pin-Belegung Display 1 / Display 2
Abbildung 5-2: Pin-Belegung Display 1 / Display 2

Funktion

Display Unit Stromversorgung, +5 VDC
Display Unit Stromversorgung, +5 VDC
Display Unit Druckknopfleitung
Display Unit Datenleitung
Display Unit Stromversorgung Masse
Display Unit Stromversorgung Masse
