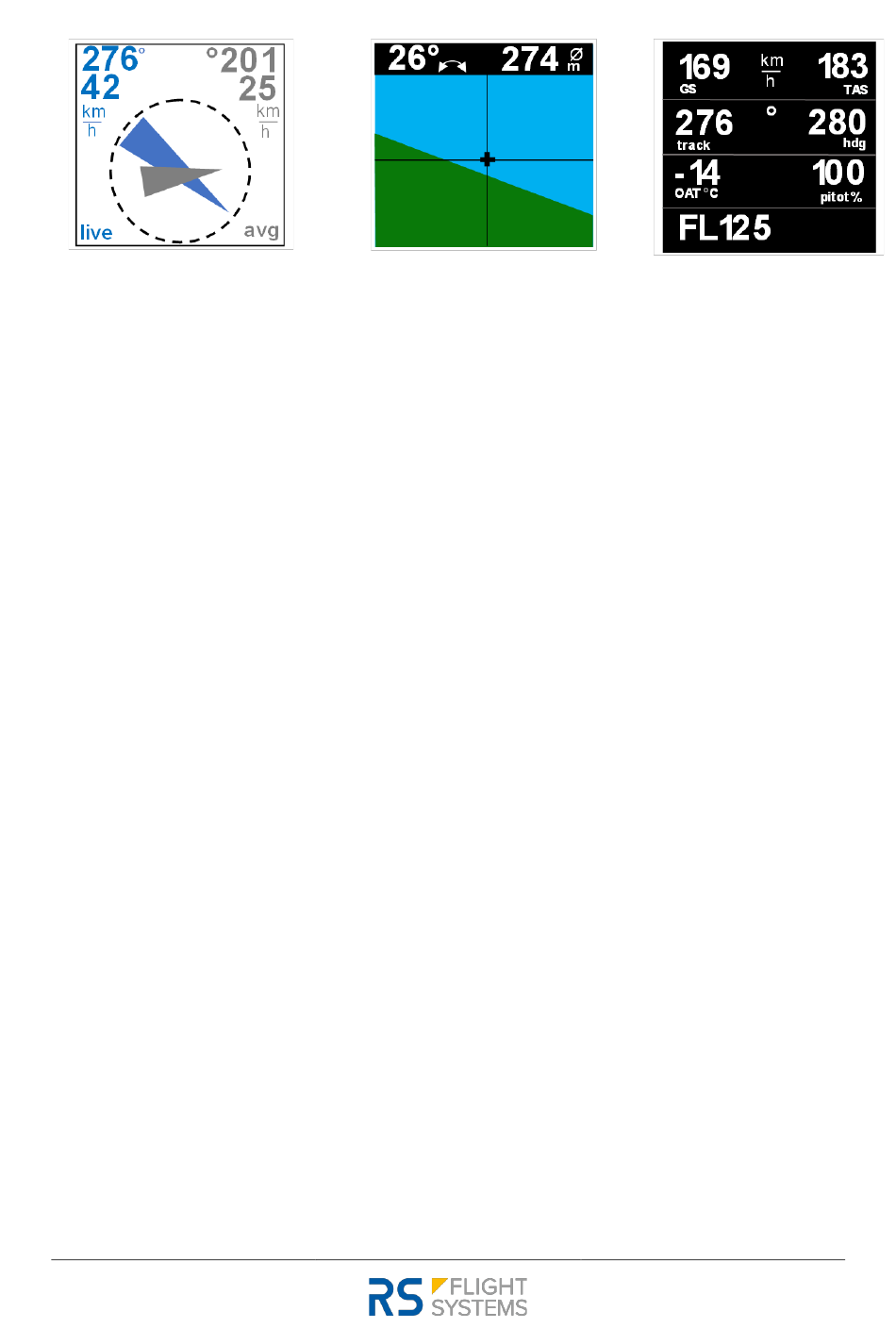

Abbildung 6-2: Wind-Anzeige
Wind-Anzeige
Der blaue Pfeil auf der Wind-Anzeige symbolisiert den aktuellen Windvektor, der graue Pfeil den
durchschnittlichen 3-Minuten-Windvektor. Die Windseite ist in Abbildung 6-2 dargestellt.
Der Windvektor wird immer „vertikal nach oben" angezeigt, was bedeutet, dass er auf die
physikalische Welt außerhalb des Cockpits ausgerichtet ist. Die Vektoren zeigen in die Richtung, in die
der Wind weht. Die durch die Zahlen angegebene Windrichtung ist definiert als die Richtung, aus der
der Wind kommt (Definition nach Luftfahrtnorm).
AHRS-Anzeige
Die AHRS-Anzeige zeigt den aktuellen Querneigungswinkel des Flugzeugs in Grad auf der linken Seite,
sowie den Kreisdurchmesser der aktuellen Flugbahn auf der rechten Seite an. Die AHRS-Anzeige ist in
Abbildung 6-3 zu sehen.
Daten-Anzeige
Die Datenseite enthält sieben Felder mit Flugdaten:
•
Wahre Fluggeschwindigkeit (TAS) in km/h
•
Geschwindigkeit über Grund (GS) in km/h
•
Kurs über Grund (track) und Steuerkurs (hdg) in Grad
•
Außenlufttemperatur (OAT) in Grad Celsius
•
Pitot-Druckkalibrierung, berechnet durch den Kalman-Filter
•
Flugfläche (FL)
Hinweis: In der Display Software Version 2.x werden Imperial Einheiten anstelle der metrischen
Einheiten verwendet.
06.07.2022 | V1.05d
-22-
Abbildung 6-3: AHRS-Anzeige
Abbildung 6-4: Daten-Anzeige
