Vorrangige Heizanschlüsse Einphasige Pumpe - Hayward 81504 Einbau- & Anleitungshandbuch

6. ANHANG (Fortsetzung)

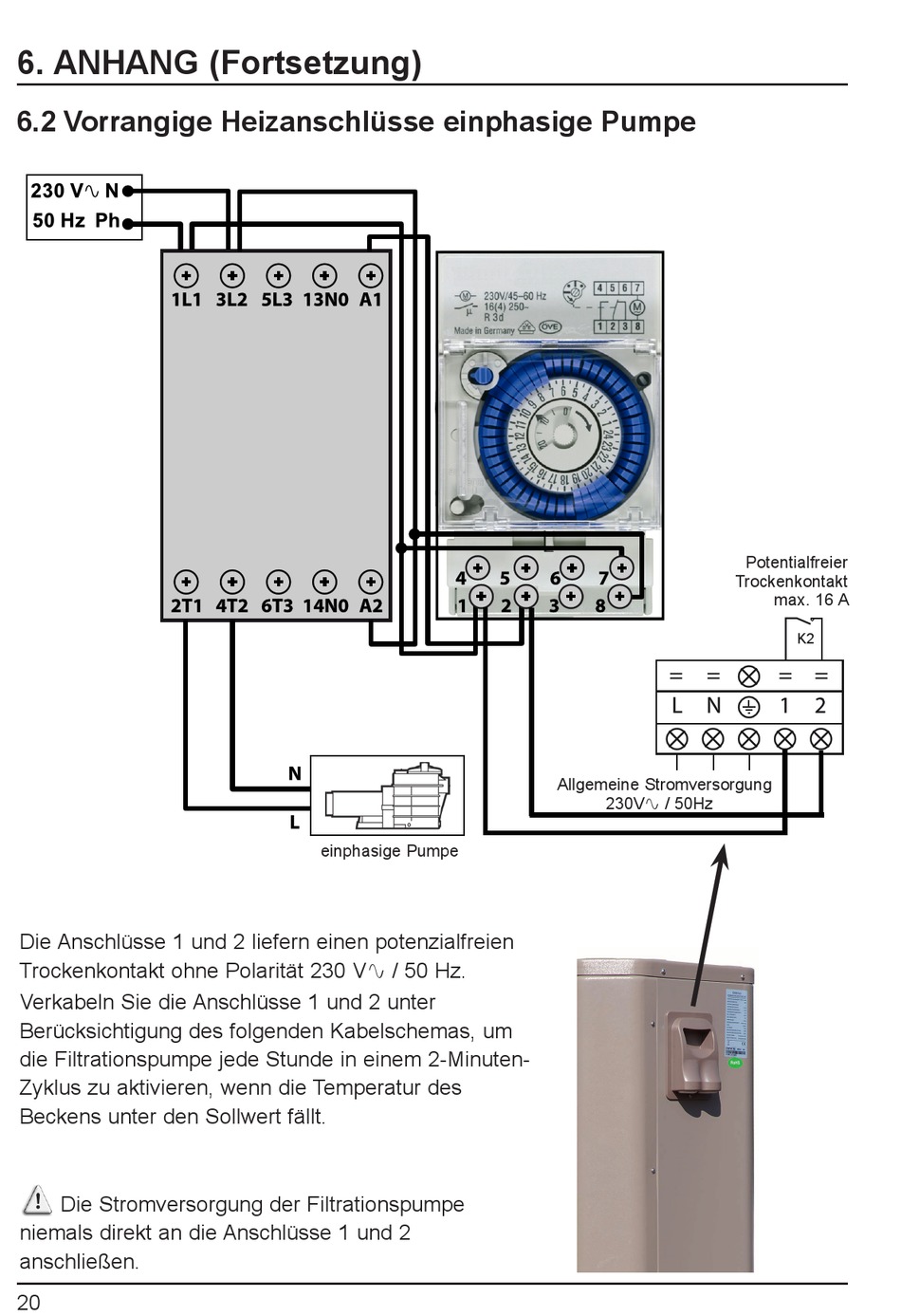

6.2 Vorrangige Heizanschlüsse einphasige Pumpe
Die Anschlüsse 1 und 2 liefern einen potenzialfreien
Trockenkontakt ohne Polarität 230 V
Verkabeln Sie die Anschlüsse 1 und 2 unter
Berücksichtigung des folgenden Kabelschemas, um
die Filtrationspumpe jede Stunde in einem 2-Minuten-
Zyklus zu aktivieren, wenn die Temperatur des
Beckens unter den Sollwert fällt.
Die Stromversorgung der Filtrationspumpe
niemals direkt an die Anschlüsse 1 und 2
anschließen.
20
einphasige Pumpe
/ 50 Hz.

Allgemeine Stromversorgung
230V / 50Hz

Potentialfreier
Trockenkontakt
max. 16 A
K2
