RÜCKSEITE

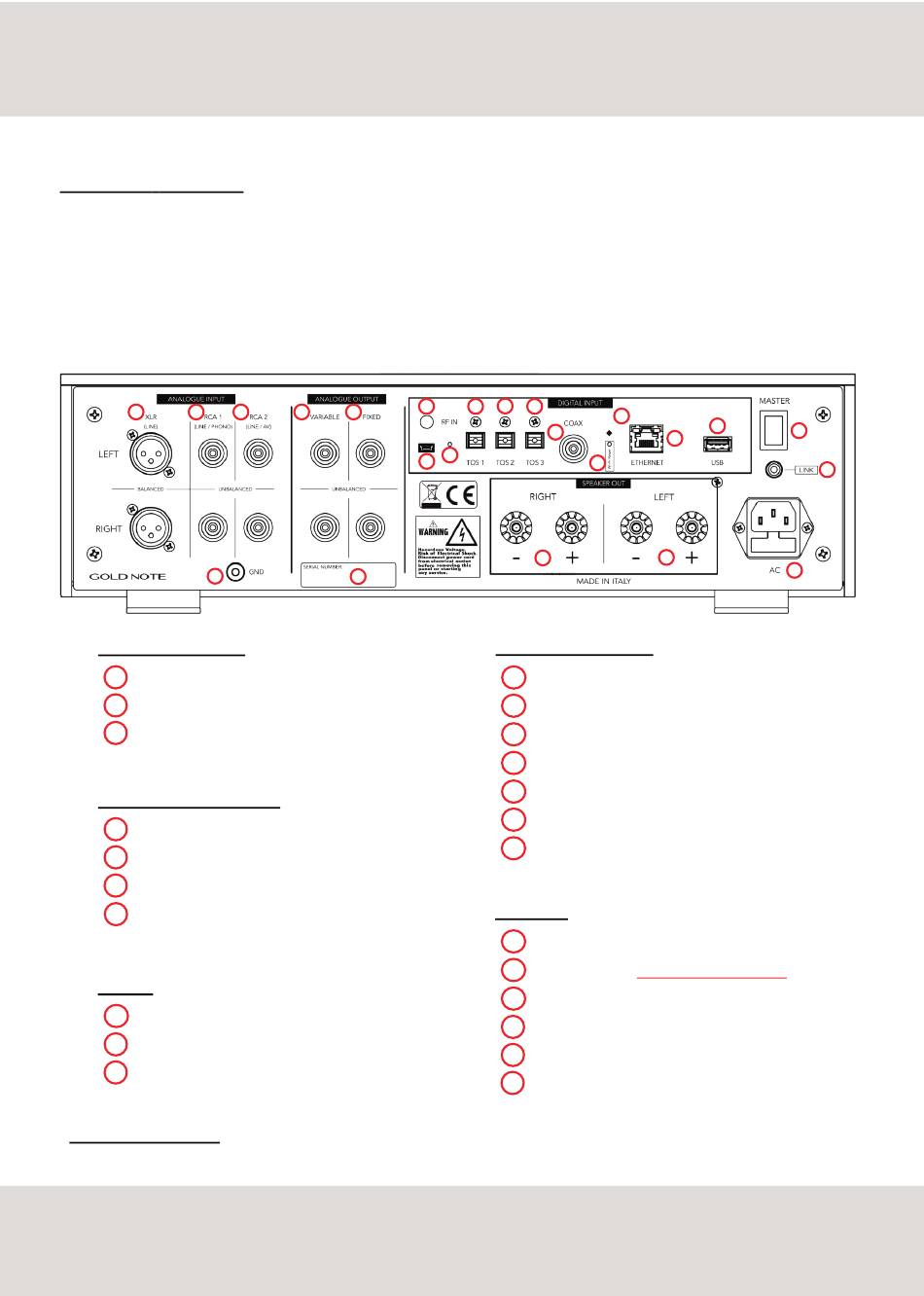

ÜBERSICHT RÜCKSEITE
IS-1000 verfügt über eine große Auswahl an Anschlüssen, um die beste Flexibilität zu bieten und zum Kernstück eines echten
High-End-Systems zu werden, das Audio in echter audiophiler Qualität ermöglicht:
- 7 Digitale Eingänge (PCM bis zu 24bit/192kHz & DSD 64 direkt und über DoP)
- 3 Analoge Eingänge (1 XLR symmetrisch und 2 RCA unsymmetrisch)
- 4 Analogausgänge (variabel und fest)
1 2
23
ANALOGEINGÄNGE
1
XLR symmetrisch
2
RCA 1 unsymmetrisch (LINEAPHONO)
3
RCA 2 unsymmetrisch (LINE/AV)
HOCHPEGELAUSGÄNGE
4 RCA unsymmetrisch VARIABEL
5 RCA unsymmetrisch FEST
20 LAUTSPRECHER OUT links
21
LAUTSPRECHER OUT rechts
STROM
14 Blaues LED
17 Master Switch ON/OFF
19 Strom-Anschluss
*BITTE BEACHTEN SIE:
RCA 1 unsymmetrische LINE auf IS-1000 LINE. RCA 1 unsymmetrisch LINE/PHONO auf IS-1000/
IS-1000 DELUXE
7
3 5
4
22
10
6 9 11
12
8
7
13
21
DIGITALE EINGÄNGE
6 Hochfrequenz-Eingang (Wi-Fi-Antenne)
9
TOS link 1
10 TOS link 2
11 TOS link 3
12 KOAXIAL
15 Ethernet
16 USB Typ A (USB Datenträger)
ANDERES
mini USB port (Firmware update)
7
8
Firmware Reset
13 Wi-Fi Reset (um Ihr Wi-Fi zu verbinden)
18 LINK sync trigger
22
Serien-Nummer
23
GROUND GND (PHONO)
14
16
LED
15
20
nur für Servicepersonal
17
18
19
