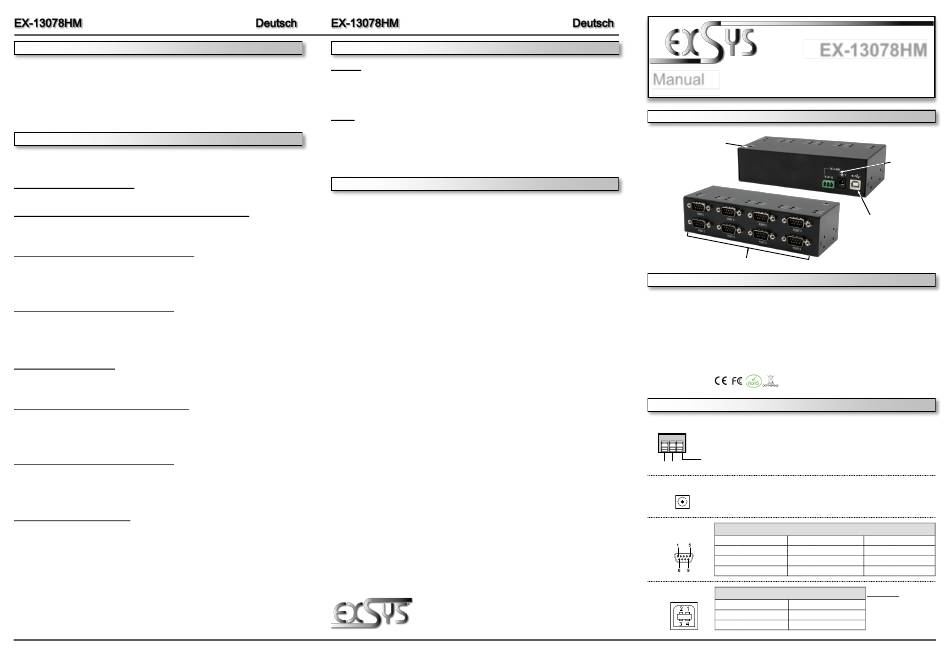

HARDWARE INSTALLATION:
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-13078HM geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schließen Sie das mitgelieferte Kabel an der USB B-Buchse des EX-13078HM an.
2.
Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten Kabels mit der A-Buchse
an Ihrem PC.
TREIBER INSTALLATION:
Treiber für die unterschiedlichen Betriebssysteme können auf der EXSYS-Webseite
(www.exsys.de / www.exsys.ch) heruntergeladen werden.
Windows 10/ 11 (32&64-Bit):
Es werden keine Treiber benötigt.
Windows XP/ Vista/ 2000/ Server 200x/ 7/ 8 (32&64-Bit):
Windows erkennt automatisch einen neuen "FT232R USB UART".
Lassen Sie nicht automatisch nach dem Treiber suchen, sondern wählen Sie den passenden
Treiber aus dem heruntergeladenen Dateiordner.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBERS:
Klicken Sie auf Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken sie auf
>OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter "Anschlüsse (COM und
LPT)" neue Einträge "USB Serial Port (COM5) bis (COM8)" und unter "Universeller Serieller
Bus Controller" den Eintrag "USB Serial Converter" sehen. Wenn Sie diese oder ähnliche
Einträge sehen, sind die USB Module korrekt installiert.
INSTALLATION DER PERIPHERIEGERÄTE:
Die seriellen Ports, der USB Module können nun auf die Maximale Baudrate von 115.2Kbaud
eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port (COM3)< öffnen. Nun
können Sie die verschieden Angaben wie z.B. Baudrate, Stoppbits usw. eintragen. Die Baudra-
te darf nicht über 115'200 Baud eingestellt werden. Die gleichen Einstellungen können auch für
die restlichen COM Ports eingestellt werden.
Windows 98/ 98SE/ ME:
Windows findet einen neuen "FT232R USB UART".
Lassen Sie nicht automatisch nach dem Treiber suchen, sondern wählen Sie den passenden
Treiber aus dem heruntergeladenen Dateiordner.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Klicken Sie auf Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken sie auf
>OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter "Anschlüsse (COM und
LPT)" neue Einträge "USB Serial Port (COM5) bis (COM8)" und unter "Universeller Serieller
Bus Controller" den Eintrag "USB Serial Converter" sehen. Wenn Sie diese oder ähnliche
Einträge sehen, sind die USB Module korrekt installiert.
INSTALLATION DER PERIPHERIEGERÄTE:
Die seriellen Ports, der USB Module können nun auf die Maximale Baudrate von 115.2Kbaud
eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port (COM3)< öffnen. Nun
können Sie die verschieden Angaben wie z.B. Baudrate, Stoppbits usw. eintragen. Die Baudra-
te darf nicht über 115'200 Baud eingestellt werden. Die gleichen Einstellungen können auch für
die restlichen COM Ports eingestellt werden.
ÄNDERN DER COM ADRESSE:
Falls nötig, können die COM-Ports geändert werden. Klicken Sie z.B. auf >COM3<
>Anschlusseinstellung< und >Erweitert<. Sie können dann zwischen COM3 und 256 wählen!
2
TREIBER INSTALLATION:
LINUX:
Der Linux-Treiber wird von den meisten Linux Versionen unterstützt. Da sich die einzelnen
Distributionen und Kernelversionen sehr voneinander unterscheiden, können wir ihnen leider
hier keine Installationsanweisung geben. Bitte halten sie sich an die Installationsanweisung für
USB Ports ihrer Linux Version.
MAC:
Die Treiberdatei enthält Treiber ab Mac OS 8 und höher. Da sich die einzelnen Betriebssysteme
voneinander unterscheiden. können wir ihnen leider hier keine Installationsanweisung geben.
Bitte halten sie sich an die Installationsanweisung für USB Ports ihrer MAC OS Version.
REINIGUNG:
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
3
Manual
Vers. 1.0 / 27.07.22
LAYOUT:
Power LED
S1 - S4: 9 Pin Serial RS-232 connector
DESCRIPTION & TECNICAL INFORMATION:
The EX-13078HM is a module for converting USB 2.0 to eight RS-232 interfaces with FIFO
16C550 ports for connecting high speed serial RS-232 peripheral devices (e.g. modem, plotter
etc.). The USB modules are hot plug & play capable. No jumpers and settings are required for I/
O addresses and interrupts. They are done automatically by the system BIOS and when in-
stalling the operating system.
Compatibility:
USB 2.0 Connector
Operating system:
WIN 9.x/ ME/ 2000/ XP/ Server 200x/ Vista/ 7/ 8/ 10/ 11, Linux, MAC
Connectors:
8x 9 Pin RS232 connector, 1x USB B-Port, 1x T-Block, DC connector
Extent of delivery:
EX-13078HM, DIN-Rail Kit, wall-mount bracket, Manual, USB cable
Certificates:
JUMPER SETTING & CONNECTORS:
9V ~ 48V T-Block:
ATTENTION !!!
Never connect power to GND it will destroy your Hardware!!!
–
+
GND (Ground)
9V ~ 48V
5 Volt Connector:
ATTENTION !!!
Use only with original optional power supply !!!
DB 9M:
USB B-Connector:
Deutschland:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
EX-13078HM
9-48V T-
Block & DC-
connector for
optional
external
power supply
USB B-connector
for PC
Serial 9 Pin male connector (S1 - S8)
Pin
Signal
Pin
Signal
Pin
1
CDC
4
DTR
7
2
RXD
5
GROUND
8
3
TXD
6
DSR
9
Attention!
USB 2.0 B-Connector
Never plug in with
Pin
Signal
Pin
Signal
force or in wrong
1
VCC
3
DATA+
direction.
2
DATA-
4
GND
4
Signal
RTS
CTS
RI
