Montage

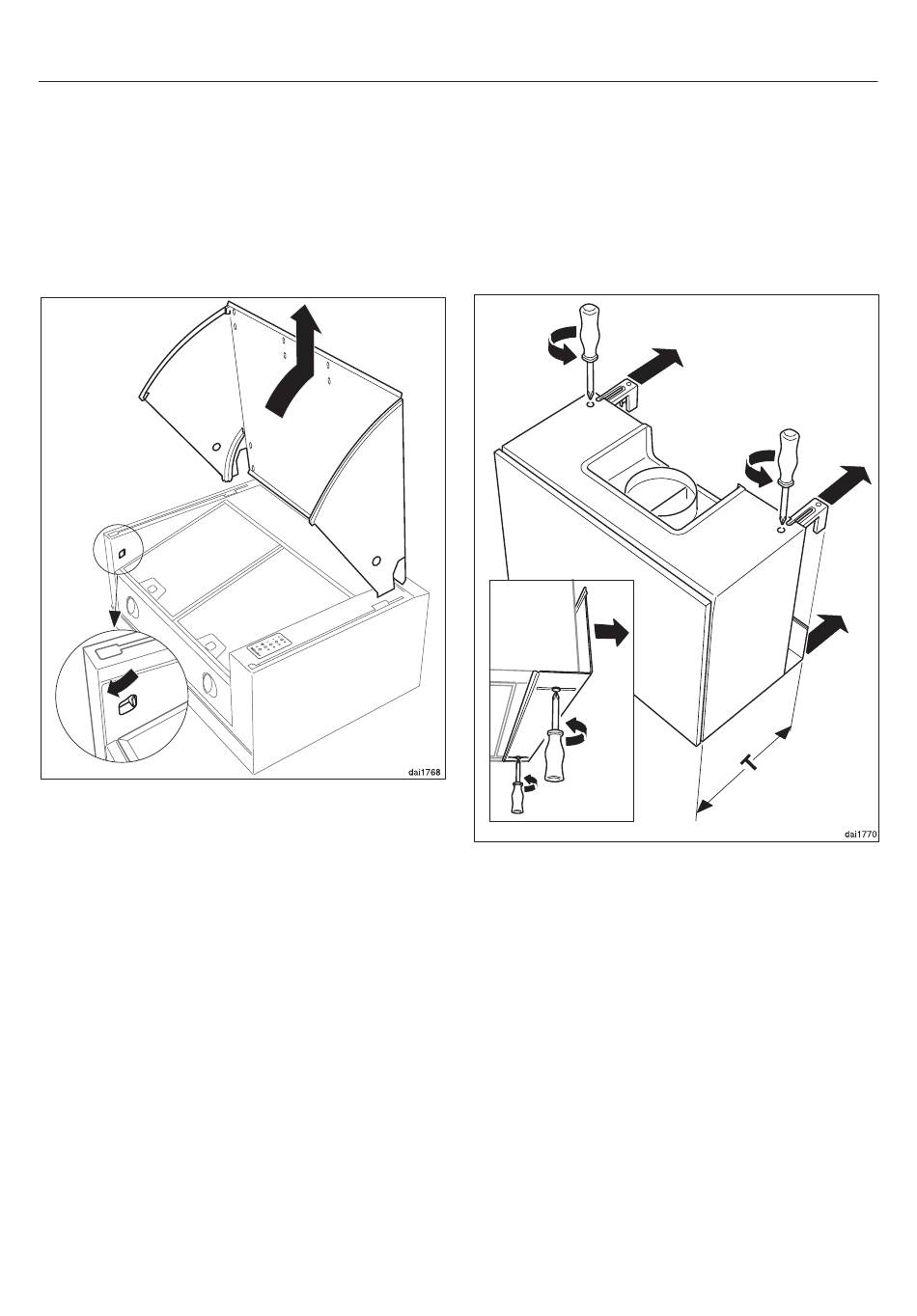

Montage der Möbeltür
Auf dem Wrasenschirm des Gerätes be-
finden sich mehrere Löcher zur Befesti-
gung der Möbeltür. Die beiliegende
Bohrschablone hilft Ihnen bei der Posi-
tionierung.
Den Wrasenschirm öffnen.
Den Schieber zum Entriegeln des
Wrasenschirms nach vorne ziehen,
und den Wrasenschirm nach oben
herausschwenken.
Die Bohrschablone für die Fronttür
zuschneiden, auf die Innenseite der
Tür legen und die Löcher entspre-
chend vorbohren.
Die Möbeltür mit geeigneten Schrau-
ben mit dem Wrasenschirm verbin-
den.
10940820-01
Tiefenjustierung
Zur Einstellung der Schranktiefe T von
275 mm bis 360 mm befinden sich an
der Oberseite verstellbare Haken und
an der Unterseite des Gerätes ein ver-
stellbarer Abdeckwinkel.
Die Schrauben der verstellbaren Ha-
ken lösen.
Die Haken auf das gewünschte Maß
T herausziehen.
Die Schrauben wieder festziehen.
Die Schrauben des Abdeckwinkels
lösen.
Den Abdeckwinkel auf das ge-
wünschte Maß verschieben.
Die Schrauben wieder festziehen.
