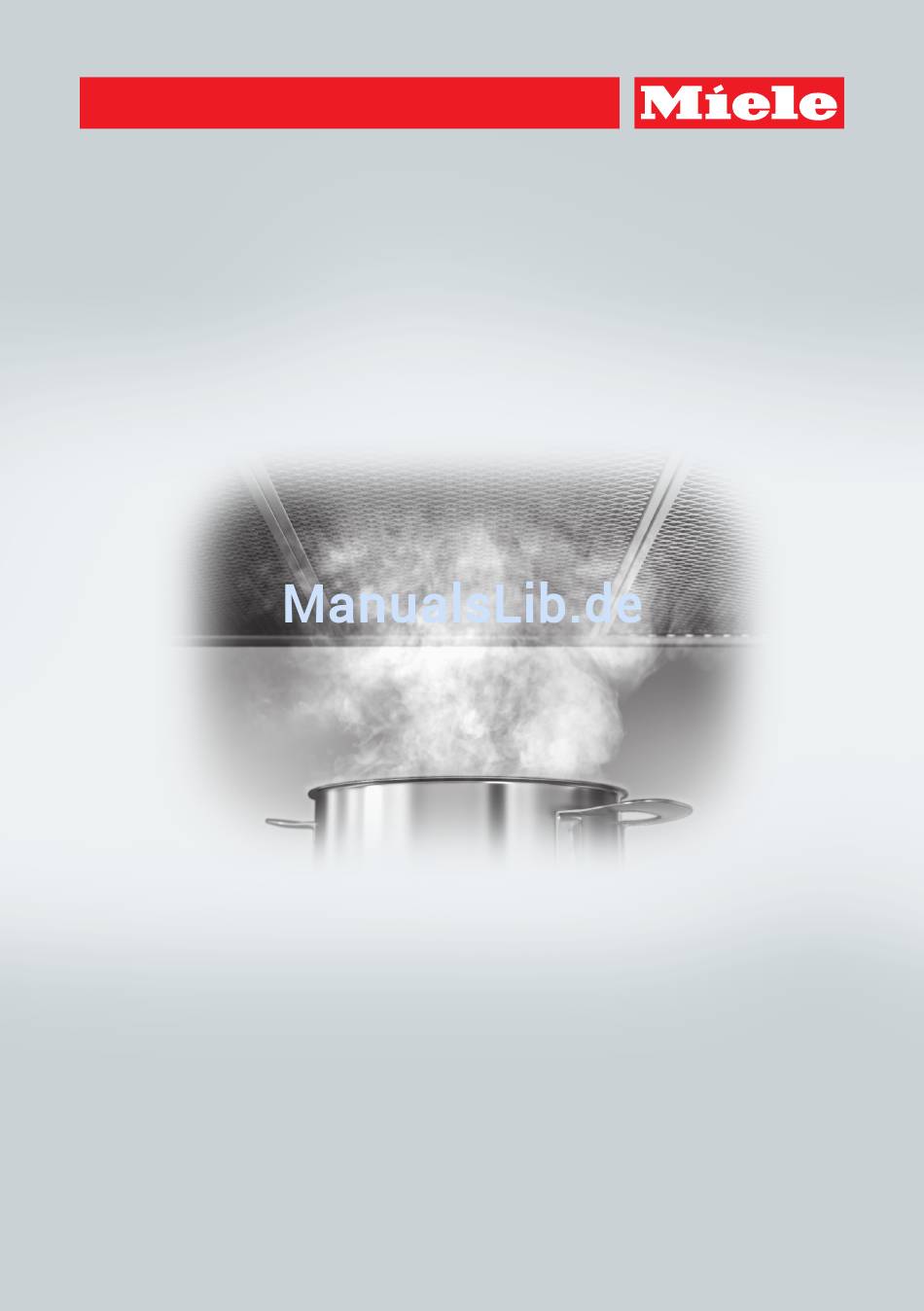

- Seite 1 Gebrauchs- und Montageanweisung Dunstabzugshaube Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor In- stallation und Inbetriebnahme. Dadurch schützen Sie sich und vermei- den Schäden. de-DE M.-Nr. 10 530 890...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise und Warnungen .............. 4 Ihr Beitrag zum Umweltschutz................ 13 Übersicht Dunstabzugshaube................ 14 Funktionsbeschreibung .................. 16 Bedienung ...................... 17 Gebläse schalten....................17 Gebläse ausschalten ..................... 17 Kochstellenbeleuchtung ein-/ausschalten ............17 Energiespartipps .................... 18 Reinigung und Pflege .................. 19 Gehäuse ........................ 19 Fettfilter........................ - Seite 3 Inhalt Technische Daten .................... 41...
-
Seite 4: Sicherheitshinweise Und Warnungen
Hinweise für die Montage, die Sicherheit, den Ge- brauch und die Wartung. Dadurch schützen Sie sich und vermei- den Schäden an der Dunstabzugshaube. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbe- achtung dieser Hinweise verursacht werden. -
Seite 5: Kinder Im Haushalt
Sicherheitshinweise und Warnungen Personen, die aufgrund ihrer physischen, sensorischen oder geis- tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Dunstabzugshaube sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden. Diese Personen dürfen die Dunstabzugshaube nur ohne Aufsicht be- dienen, wenn ihnen diese so erklärt wurde, dass sie sie sicher bedie- nen können. - Seite 6 Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entste- hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden. Beschädigungen an der Dunstabzugshaube können Ihre Sicher- heit gefährden. Kontrollieren Sie sie auf sichtbare Schäden. Nehmen Sie niemals eine beschädigte Dunstabzugshaube in Betrieb.
- Seite 7 Reinigung beschrieben ist. Öffnen Sie niemals weitere Teile des Ge- häuses. Garantieansprüche gehen verloren, wenn die Dunstabzugshaube nicht von einem von Miele autorisierten Kundendienst repariert wird. Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
- Seite 8 Sicherheitshinweise und Warnungen Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte Vergiftungsgefahr durch Verbrennungsgase! Bei gleichzeitiger Nutzung der Dunstabzugshaube und einer raum- luftabhängigen Feuerstätte im gleichen Raum oder Lüftungsver- bund ist größte Vorsicht geboten. Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft aus dem Aufstellungsraum und führen ihre Abgase durch eine Ab- gasanlage (z.
- Seite 9 Sicherheitshinweise und Warnungen Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Be- trieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte im Raum oder Lüftungsverbund ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuerstät- tenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öff- nungen, z.
- Seite 10 Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Durch offene Flammen besteht Brandgefahr! Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube. So ist z. B. das Flambieren und das Grillen mit offener Flamme ver- boten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter.
-
Seite 11: Sachgemäße Montage
Sicherheitshinweise und Warnungen Fett- und Schmutzablagerungen beeinträchtigen die Funktion der Dunstabzugshaube. Benutzen Sie die Dunstabzugshaube nie ohne Fettfilter, um die Rei- nigung der Kochwrasen zu gewährleisten. Beachten Sie, dass sich die Dunstabzugshaube beim Kochen durch die aufsteigende Hitze stark erwärmen kann. Berühren Sie das Gehäuse und die Fettfilter erst, wenn sich die Dunstabzugshaube abgekühlt hat. - Seite 12 Der Dampf eines Dampfreinigers kann an spannungsführende Tei- le gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen der Dunstabzugshaube niemals einen Dampfreiniger. Zubehör Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn ande- re Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.
-
Seite 13: Entsorgung Der Transportverpackung
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altge- rät sind Sie gesetzmäßig eigenverant- wortlich. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersi-... -
Seite 14: Übersicht Dunstabzugshaube
Übersicht Dunstabzugshaube... - Seite 15 Übersicht Dunstabzugshaube a Bedienelemente b Kochstellenbeleuchtung c Geruchsfilter Nachkaufbares Zubehör für Umluftbetrieb d Abdeckung für den Geruchsfilterschacht e Fettfilter f Abluftstutzen ( 150 mm, mit Reduzierstutzen 125 mm). g Rückstauklappe h Abluftaustritt i Umluftaustritt j Schiebeschalter für die Kochstellenbeleuchtung k Schiebeschalter für das Gebläse...
-
Seite 16: Funktionsbeschreibung
Funktionsbeschreibung Abhängig von der Ausführung der Umluftbetrieb Dunstabzugshaube sind folgende Funk- (nur mit Umbausatz und Geruchsfilter tionen möglich: als nachkaufbares Zubehör, siehe "Technische Daten") Abluftbetrieb Die angesaugte Luft wird durch die Die angesaugte Luft wird durch die Fettfilter und zusätzlich durch einen Ge- Fettfilter gereinigt und aus dem Gebäu- ruchsfilter gereinigt. -
Seite 17: Bedienung
Bedienung Gebläse schalten Für leichte bis starke Kochwrasen und Gerüche stehen Ihnen die Leistungsstu- fen 1 bis 3 zur Verfügung. Für vorübergehende sehr starke Wra- sen- und Geruchsentwicklung, z. B. beim Anbraten, wählen Sie die Stufe B als Boosterstufe. Schalten Sie das Gebläse mit dem Gebläseschalter ... -
Seite 18: Energiespartipps
Energiespartipps Diese Dunstabzugshaube arbeitet sehr effizient und energiesparend. Folgende Maßnahmen unterstützen Sie beim sparsamen Gebrauch: – Sorgen Sie beim Kochen für eine gu- te Belüftung der Küche. Strömt bei Abluftbetrieb nicht ausreichend Luft nach, arbeitet die Dunstabzugshaube nicht effizient und es kommt zu er- höhten Betriebsgeräuschen. -
Seite 19: Reinigung Und Pflege
Die Oberflächen und Bedienelemente zen zu verhindern, ist die Behandlung sind empfindlich gegen Kratzer und mit einem Edelstahl-Pflegemittel Schnitte. empfehlenswert (bei Miele erhältlich). Beachten Sie daher die folgenden Tragen Sie das Mittel mit einem wei- Reinigungshinweise. chen Tuch flächig und sparsam auf. -
Seite 20: Fettfilter
Reinigung und Pflege Besondere Hinweise für Bedienele- Fettfilter mente Die wiederverwendbaren Metall-Fettfil- ter im Gerät nehmen die festen Be- Lassen Sie Verschmutzungen nicht standteile des Küchendunstes auf (Fett, länger einwirken. Staub usw.) und verhindern so ein Ver- Die Bedienelemente können sich ver- schmutzen der Dunstabzugshaube. - Seite 21 Reinigung und Pflege Ungeeignete Reinigungsmittel Reinigen Sie bei herausgenommenen Fettfiltern auch die zugänglichen Ge- Ungeeignete Reinigungsmittel können häuseteile von abgelagertem Fett. bei regelmäßiger Anwendung zu Be- Dadurch beugen Sie der Brandgefahr schädigungen der Filterflächen führen. vor. Folgende Reinigungsmittel sind nicht zu verwenden: ...
-
Seite 22: Geruchsfilter
Reinigung und Pflege Geruchsfilter Bei Umluftbetrieb muss zu den Fettfil- tern ein Geruchsfilter eingesetzt wer- den. Dieser bindet die beim Kochen an- fallenden Geruchsstoffe. Er wird im Wrasenschirm oberhalb der Fettfilter eingesetzt. Sie erhalten den Geruchsfilter im Fach- handel oder beim Kundendienst. Typ und Bezeichnung entnehmen Sie dem Kapitel "Technische Daten". -
Seite 23: Leuchte Wechseln
Reinigung und Pflege Leuchte wechseln Die Leuchten sind durch Leuchten glei- chen Typs zu ersetzen: Hersteller ........EGLO Leuchtentyp........GU10 Typbezeichnung ......11427 Leistung........... 3 W ILCOS D Code..DR-3-H-GU10-50/56 Lösen Sie die Befestigungsschraube Alternativ kann auch folgende Leuchte der Leuchte etwas. -
Seite 24: Kundendienst Und Garantie
Kundendienst und Garantie Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie Ih- ren Miele Fachhändler oder den Miele Werkkundendienst Die Telefonnummer des Werkkunden- dienstes finden Sie am Ende dieser Ge- brauchsanweisung. Der Kundendienst benötigt Modellbe- zeichnung und Fabrikationsnummer. -
Seite 25: Montage
Montage Vor der Montage Beachten Sie vor der Montage alle Informationen in diesem Kapitel und das Kapitel "Sicherheitshinweise und Warnungen". -
Seite 26: Montagematerial
Montage Montagematerial... - Seite 27 Montage a 1 Abluftstutzen für eine Abluftleitung 150 mm oder 125 mm (nicht bei Umluftbe- 4 Schrauben 5 x 60 mm und trieb). 4 Dübel 8 x 50 mm b 1 Rückstauklappe zur Befestigung an der Wand. zum Einbau im Ausblasstutzen (nicht bei Umluftbetrieb).
-
Seite 28: Gerätemaße
Bauhöhe 150 mm beträgt, kann zur Abdeckung des Einbauraums eine Ausgleichsblende eingesetzt werden. Sie ist für die verschiedenen Einbaubreiten als Zubehör erhältlich: – Miele DAB 55 für DA 1255 – Miele DAB 60 für DA 1260 – Miele DAB 100 für DA 1200... -
Seite 29: Abstand Zwischen Kochstelle Und Dunstabzugshaube (S)
Montage Abstand zwischen Kochstelle und Dunstabzugshaube (S) Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers. Sollten dort keine größeren Abstände vorgegeben werden, sind die folgenden Sicherheitsabstände mindestens einzuhalten. Beachten Sie dazu auch das Kapitel "Sicherheitshinweise und Warnungen". Kochgerät Abstand S mindestens Elektro-Kochstelle... -
Seite 30: Montageempfehlungen
Montage Montageempfehlungen Schutzfolie entfernen – Damit die Kochwrasen optimal er- Zum Schutz vor Transportschäden sind fasst werden, ist zu beachten, dass die Gehäuseteile der Edelstahlausfüh- die Dunstabzugshaube die Kochstelle rungen mit einer Schutzfolie versehen. überdeckt. Die Dunstabzugshaube Nehmen Sie die Fettfilter aus dem sollte mittig über der Kochstelle mon- Gerät und entfernen Sie vor der Mon- tiert sein, nicht seitlich versetzt. - Seite 31 Montage Prüfen Sie die Einbauposition der Umlenkweiche herausziehen, drehen, Umlenkweiche. und wieder einschieben, bis sie ein- rastet. Kleben Sie bei Umluftbetrieb zusätz- lich die Abdeckfolie auf die hintere Ausblasöffnung. Die Folie liegt dem Geruchsfilter bei (Nachkaufbares Zu- behör). Abluft Umluft ...
-
Seite 32: Montage Unter Einem Oberschrank
Montage Befestigung von oben Montage unter einem Ober- schrank Benutzen Sie nur die auf der Bohr- schablone vorgegebenen Befesti- gungspunkte. Verwenden Sie nur die angegebenen Schrauben. Eine fehlerhafte Befestigung kann zu Schäden an der Dunstabzugshaube führen und die elektrische Sicherheit gefährden (z. - Seite 33 Montage Befestigung von unten Miele empfiehlt, wie zuvor beschrieben, die Befestigung von oben. Sollte eine Befestigung von oben durch den Schrankboden nicht möglich sein, kann die Dunstabzugshaube auch von unten am Schrankboden befestigt werden. Die beiliegenden Schrauben sind für die Befestigung an einem massiven Schrankboden aus Holz mit einer Stärke von mindestens 16 mm ge-...
-
Seite 34: Montage An Der Wand
Montage Montage an der Wand Sie haben die Möglichkeit, das Gerät auch frei an der Wand zu befestigen. Dazu dienen zwei Befestigungswinkel. Ziehen Sie die Einführhilfen aus dem Gehäuse. Befestigen Sie die zugeschnittene Bohrschablone an der Wand, die Oberkante markiert die Oberkante der Dunstabzugshaube. - Seite 35 Montage Befestigen Sie die Befestigungswin- kel mit den beiliegenden Dübeln und Schrauben an der Wand. Die Schrauben und Dübel sind für massives Mauerwerk geeignet. Verwenden Sie für andere Wandkon- Demontieren Sie die Leuchten: struktionen entsprechende Befesti- gungsmittel. – Lösen Sie die Befestigungsschraube Achten Sie auf eine ausreichende der Leuchte etwas.
-
Seite 36: Vorbereitung Abluftbetrieb
Montage Vorbereitung Abluftbetrieb Hängen Sie die Dunstabzugshaube ein. Trennen Sie für eine Abluftleitung 150 mm den Ausblasstutzen an der Verjüngung mit einem spitzen Messer Für eine Abluftleitung 125 mm wird der Ausblasstutzen unverändert ein- gesetzt. Falls erforderlich, die Rückstauklappe ... -
Seite 37: Vorbereitung Umluftbetrieb
Montage Netzanschluss Beachten Sie vor dem Anschluss die Kapitel "Elektroanschluss" und "Si- cherheitshinweise und Warnungen". Den Netzstecker in die Steckdose stecken. Funktionsprüfung Schalten Sie dazu das Gebläse ein. – Bei Abluftbetrieb darf die Luft nicht durch die Luftschlitze vorne auf dem Gerät strömen. -
Seite 38: Elektroanschluss
Elektroanschluss Die Dunstabzugshaube darf nur an eine Zusätzlich für Österreich vorschriftsmäßig installierte Schutzkon- Der Anschluss darf nur an eine nach takt- Steckdose AC 230 V ~ 50 Hz an- ÖVE-EN1 ausgeführte Elektroanlage er- geschlossen werden. folgen. Die Elektroanlage muss nach VDE 0100 ausgeführt sein! Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutz- Zur Erhöhung der Sicherheit empfiehlt schalter mit einem Auslösestrom von... -
Seite 39: Abluftleitung
Abluftleitung Soll die Abluft ins Freie geleitet wer- Bei gleichzeitigem Betrieb der den, empfehlen wir die Installation ei- Dunstabzugshaube und einer raum- nes Teleskop-Mauerkastens oder ei- luftabhängigen Feuerstätte besteht ner Dachdurchführung (nachkaufba- unter Umständen Vergiftungsgefahr! res Zubehör). Beachten Sie unbedingt das Kapitel "Sicherheitshinweise und Warnun- gen". -
Seite 40: Kondenswassersperre
Abluftleitung Kondenswassersperre Schalldämpfer In die Abluftleitung kann ein Schall- dämpfer eingesetzt werden (nachkauf- bares Zubehör). Er dient zur zusätzli- chen Geräuschdämpfung. Neben einer entsprechenden Isolation der Abluftleitung ist die Installation einer Abluftbetrieb Kondenswassersperre empfehlenswert, die das anfallende Kondenswasser auf- nimmt und verdunstet. Sie ist als nachkaufbares Zubehör für eine Abluftleitung mit einem Durchmes- ser von 125 mm oder 150 mm erhält-... -
Seite 41: Technische Daten
2 x 3 W Gesamtanschlusswert 236 W Netzspannung, Frequenz AC 230 V, 50 Hz Absicherung 10 A Länge der Netzanschlussleitung 1,5 m Gewicht DA 1255 11 kg DA 1260 11,2 kg DA 1200 14,6 kg Nachkaufbares Zubehör für Umluftbetrieb 1 Geruchsfilter DKF 18-1... - Seite 43 Deutschland: Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Telefon: 0800 22 44 666 (kostenfrei) Mo-Fr 8-20 Uhr Sa+So 9-18 Uhr Telefax: 05241 89-2090 Miele im Internet: www.miele.de E-Mail: info@miele.de Österreich: Miele Gesellschaft m.b.H. Mielestraße 1 5071 Wals bei Salzburg Telefon: 050 800 800 (Festnetz zum Ortstarif;...
- Seite 44 DA 1255, DA 1260, DA 1200 de-DE M.-Nr. 10 530 890 / 00...
