Gebrauchs- und Montageanweisung

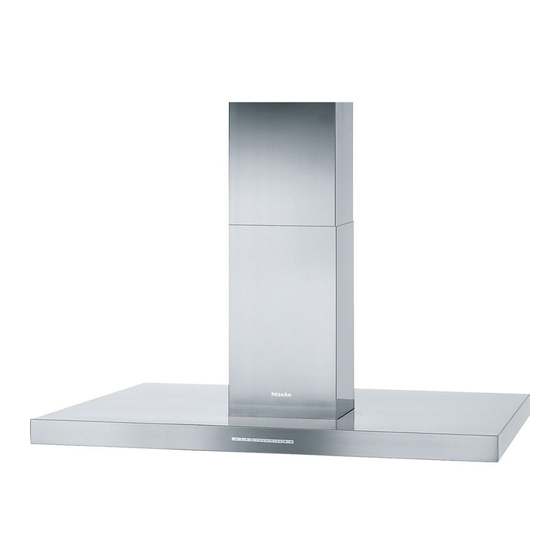

Dunstabzugshaube
Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor In‐
stallation und Inbetriebnahme. Dadurch schützen Sie sich und vermei‐
den Schäden.
de-DE
M.-Nr. 09 628 790

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Miele DA 422-6

  • Seite 1 Gebrauchs- und Montageanweisung Dunstabzugshaube Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor In‐ stallation und Inbetriebnahme. Dadurch schützen Sie sich und vermei‐ den Schäden. de-DE M.-Nr. 09 628 790...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise und Warnungen..............4 Ihr Beitrag zum Umweltschutz................13 Funktionsbeschreibung..................14 Con@ctivity 2.0-Funktion..................15 Übersicht Dunstabzugshaube................16 Bedienung (Automatischer Betrieb)..............18 Kochen mit Con@ctivity 2.0-Funktion (Automatischer Betrieb)......18 Den Automatikbetrieb vorübergehend verlassen........... 20 Rückkehr in den Automatikbetrieb................ 20 Bedienung (Manueller Betrieb)................21 Kochen ohne Con@ctivity 2.0-Funktion (Manueller Betrieb)........
  • Seite 3 Inhalt Abluftleitung......................35 Kondenswassersperre................... 36 Schalldämpfer......................36 Elektroanschluss....................38 Con@ctivity 2.0-Funktion aktivieren..............39 Installation des Con@ctivity 2.0-Sticks..............39 Con@ctivity 2.0-Funktion aktivieren............... 39 Aktivieren an der Dunstabzugshaube............... 39 Aktivieren am Kochfeld..................39 Aktivierung kontrollieren................... 40 Kundendienst und Garantie................41 Position des Typenschildes..................41 Technische Daten ....................
  • Seite 4: Sicherheitshinweise Und Warnungen

    Hinweise für die Montage, die Sicherheit, den Ge‐ brauch und die Wartung. Dadurch schützen Sie sich und vermei‐ den Schäden an der Dunstabzugshaube. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbe‐ achtung dieser Hinweise verursacht werden.
  • Seite 5 Sicherheitshinweise und Warnungen Kinder im Haushalt  Kinder unter acht Jahren müssen von der Dunstabzugshaube ferngehalten werden – es sei denn, sie werden ständig beaufsichtigt.  Kinder ab acht Jahren dürfen die Dunstabzugshaube nur ohne Aufsicht bedienen, wenn ihnen die Dunstabzugshaube so erklärt wurde, dass sie sie sicher bedienen können.
  • Seite 6 Bei Dunstabzugshauben, die für den Betrieb mit einem externem Gebläse vorgesehen sind (nur Typenreihe ...EXT), ist zusätzlich die Verbindung beider Einheiten über die Verbindungsleitung mit den Steckverbindern herzustellen. Diese Geräte dürfen nur mit einem externen Gebläse von Miele kom‐ biniert werden.
  • Seite 7 Reinigung beschrieben ist. Öffnen Sie niemals weitere Teile des Gehäuses.  Garantieansprüche gehen verloren, wenn die Dunstabzugshaube nicht von einem von Miele autorisierten Kundendienst repariert wird.  Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Si‐ cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
  • Seite 8 Sicherheitshinweise und Warnungen Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte  Vergiftungsgefahr durch Verbrennungsgase! Bei gleichzeitiger Nutzung der Dunstabzugshaube und einer raum‐ luftabhängigen Feuerstätte im gleichen Raum oder Lüftungsver‐ bund ist größte Vorsicht geboten. Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft aus dem Aufstellungsraum und führen ihre Abgase durch eine Ab‐ gasanlage (z.
  • Seite 9 Sicherheitshinweise und Warnungen Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Be‐ trieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte im Raum oder Lüftungsverbund ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuers‐ tättenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öff‐...
  • Seite 10 Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch  Durch offene Flammen besteht Brandgefahr! Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube. So ist z. B. das Flambieren und das Grillen mit offener Flamme ver‐ boten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter.
  • Seite 11 Sicherheitshinweise und Warnungen  Fett- und Schmutzablagerungen beeinträchtigen die Funktion der Dunstabzugshaube. Benutzen Sie die Dunstabzugshaube nie ohne Fettfilter, um die Rei‐ nigung der Kochwrasen zu gewährleisten.  Ein überfetteter Filter bedeutet Brandgefahr! Reinigen oder wechseln Sie die Filter in regelmäßigen Abständen. ...
  • Seite 12 Der Dampf eines Dampf-Reinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen der Dunstabzugshaube niemals einen Dampf-Reiniger. Zubehör  Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn an‐ dere Teile an- oder eingebaut werden, gehen Ansprüche aus Garan‐ tie, Gewährleistung und/oder Produkthaftung verloren.
  • Seite 13: Entsorgung Der Transportverpackung

    Ihr Beitrag zum Umweltschutz Entsorgung der Transportver‐ Entsorgung des Altgerätes packung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate‐ Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli‐ Transportschäden. Die Verpackungs‐ che Stoffe, die für ihre Funktion und Si‐ materialien sind nach umweltverträgli‐...
  • Seite 14: Funktionsbeschreibung

    Abluftbetrieb Bei Dunstabzugshauben, die für den Betrieb mit einem externen Gebläse Die angesaugte Luft wird durch die vorbereitet sind, wird ein Miele Absaug‐ Fettfilter gereinigt und aus dem Gebäu‐ gebläse außerhalb des Raumes an ei‐ de geleitet. nem Standort Ihrer Wahl montiert. Das externe Gebläse wird durch eine Steu‐...
  • Seite 15: Con@Ctivity 2.0-Funktion

    Zeit das Dunstabzugshaube in Abhängigkeit Gebläse der Dunstabzugshaube ein‐ vom Betriebszustand eines autarken geschaltet. Miele Elektro-Kochfeldes. – Während des Kochens wählt die Dunstabzugshaube automatisch die Gebläsestufe. Die Höhe der Gebläse‐ stufe hängt von der Anzahl der einge‐...
  • Seite 16: Übersicht Dunstabzugshaube

    Übersicht Dunstabzugshaube...
  • Seite 17 Übersicht Dunstabzugshaube a Teleskop b Kamin c Wrasenschirm d Bedienelemente e Fettfilter f Kochstellenbeleuchtung g Taste für die Kochstellenbeleuchtung h Ein/Aus-Taste für das Gebläse i Tasten zur Einstellung der Gebläseleistung j Taste für die Nachlauf-Funktion k Betriebsstunden-Taste...
  • Seite 18: Bedienung (Automatischer Betrieb)

    Bedienung (Automatischer Betrieb) Wenn Con@ctivity 2.0 aktiviert ist, ar‐ beitet die Dunstabzugshaube immer im Automatikbetrieb (siehe "Con@ctivity 2.0-Funktion aktivieren"). Um die Dunstabzugshaube manuell zu bedienen, siehe "Kochen ohne Con@ctivity 2.0-Funktion". Beispiele für die Gebläsestufen 1 bis 4 Kochen mit Con@ctivity 2.0- Funktion (Automatischer Be‐...
  • Seite 19: Ausschalten

    Bedienung (Automatischer Betrieb) Bratvorgang Ausschalten  Wenn Sie z. B. zum Erhitzen des  Schalten Sie alle Kochstellen aus. Kochgeschirrs vor dem Anbraten eine Das Gebläse der Dunstabzugshaube Kochstelle auf höchster Stufe ein‐ wird innerhalb der nächsten Minuten schalten und nach ca. 60 bis 90 Se‐ stufenweise heruntergeschaltet und kunden* auf eine niedrigere Stufe zu‐...
  • Seite 20: Den Automatikbetrieb Vorübergehend Verlassen

    Bedienung (Automatischer Betrieb) Den Automatikbetrieb vorüber‐ Rückkehr in den Automatikbe‐ gehend verlassen trieb So verlassen Sie während des Kochens So kehrt die Dunstabzugshaube wieder vorübergehend den Automatikbetrieb: in den Automatikbetrieb zurück:  Sie wählen manuell eine andere Ge‐  Die Dunstabzugshaube wird nach bläsestufe, oder manueller Wahl einer Gebläsestufe ca.
  • Seite 21: Bedienung (Manueller Betrieb)

    Bedienung (Manueller Betrieb) Kochen ohne Con@ctivity 2.0- Nachlaufzeit wählen Funktion (Manueller Betrieb) Es ist empfehlenswert, das Gebläse nach dem Kochen noch einige Minuten Unter folgenden Voraussetzungen ist weiterlaufen zu lassen. Damit wird die die Dunstabzugshaube manuell zu be‐ Küchenluft von verbliebenen Wrasen dienen: und Gerüchen gereinigt.
  • Seite 22: Powermanagement

    Bedienung (Manueller Betrieb) Powermanagement Powermanagement aus-/einschalten  Schalten Sie das Gebläse und die Die Dunstabzugshaube verfügt über ein Beleuchtung aus. Powermanagement. Es sorgt dafür, dass das Gebläse automatisch zurück‐  Drücken Sie die Nachlauf-Taste geschaltet wird und die Beleuchtung 5 15 ca. 10 Sekunden, bis die An‐ ausgeschaltet wird.
  • Seite 23: Bedienung (Automatischer Und Manueller Betrieb)

    Bedienung (Automatischer und manueller Betrieb) Betriebsstundenzähler Die Anzeigen 1 bis IS zeigen die einge‐ stellte Zeit an: Die Zeit, die die Dunstabzugshaube in Anzeige 1......20 Stunden Betrieb ist, wird vom Gerät gespeichert. Anzeige 2......30 Stunden Der Betriebsstundenzähler signalisiert durch Aufleuchten des Fettfilter-Sym‐...
  • Seite 24: Betriebsstundenzähler Abfragen

    Bedienung (Automatischer und manueller Betrieb) Betriebsstundenzähler abfragen Vor Ablauf der Betriebszeit können Sie sich anzeigen lassen, wie viel Prozent der Zeit bereits abgelaufen ist.  Schalten Sie das Gebläse mit der Ein/ Aus-Taste  ein.  Drücken und halten Sie die Betriebs‐ stunden-Taste .
  • Seite 25: Reinigung Und Pflege

    Behandlung  Reinigen Sie alle Oberflächen und mit einem Edelstahl-Pflegemittel Bedienelemente nur mit einem empfehlenswert (bei Miele erhältlich). Schwammtuch, Spülmittel und war‐ Tragen Sie das Mittel mit einem wei‐ mem Wasser. chen Tuch flächig und sparsam auf.
  • Seite 26: Fettfilter

    Reinigung und Pflege Besondere Hinweise für Bedientas‐ Fettfilter Die wiederverwendbaren Metall-Fettfil‐ ter im Gerät nehmen die festen Be‐ Lassen Sie Verschmutzungen nicht standteile des Küchendunstes auf (Fett, länger einwirken. Staub usw.) und verhindern so ein Ver‐ Die Bedienelemente können sich schmutzen der Dunstabzugshaube.
  • Seite 27 Reinigung und Pflege Reinigung der Fettfilter im Geschirr‐ spüler  Die Fettfilter möglichst senkrecht oder geneigt in den Unterkorb stellen. Achten Sie darauf, dass sich der Sprüharm frei bewegen kann.  Verwenden Sie einen haushaltsüb‐ lichen Geschirrspülmaschinen-Reini‐ ger.  Wählen Sie ein Programm mit einer Reinigungstemperatur von mindes‐...
  • Seite 28: Betriebsstundenzähler Fettfilter Zurücksetzen

    Reinigung und Pflege Betriebsstundenzähler Fettfilter zu‐ rücksetzen Nach der Reinigung muss der Betriebs‐ stundenzähler zurückgesetzt werden.  Drücken Sie bei eingeschaltetem Ge‐ bläse die Betriebsstunden-Taste  für ca. 3 Sekunden, bis nur noch die Anzeige 1 blinkt.  Sollten die Fettfilter einmal verkehrt Das Fettfilter-Symbol ...
  • Seite 29: Montage

    Montage Vor der Montage Demontage Im Fall, dass das Gerät demontiert wird,  Beachten Sie vor der Montage verfahren Sie in umgekehrter Reihenfol‐ alle Informationen in diesem Kapitel ge, wie auf dem Montageblatt beschrie‐ und das Kapitel "Sicherheitshinweise ben. Um das Abnehmen des Kaminauf‐ und Warnungen".
  • Seite 30: Montagematerial

    Montage Montagematerial...
  • Seite 31 Montage a 3 Bögen Montageschutz für die Montage des Kamins b 1 Abluftstutzen 6 Schrauben 5 x 60 mm und für eine Abluftleitung  150 mm. 6 Dübel 8 x 50 mm c 1 Reduzierstutzen zur Befestigung an der Wand. für eine Abluftleitung ...
  • Seite 32: Gerätemaße

    Montage Gerätemaße Die Zeichnung ist nicht maßstäblich...
  • Seite 33: Abstand Zwischen Kochstelle Und Dunstabzugshaube (S)

    Montage ab Installationsbereich: Wand- bzw. Deckenbereich für den Abluftdurchbruch, zur Montage der Steckdose und zur Durchführung des Verbindungskabels zum externen Gebläse bei Dunstabzugshauben der Typenreihe ...EXT Abluftanschluss 150 mm, mit Reduzierstutzen 125 mm. Abstand zwischen Kochstelle und Dunstabzugshaube (S) Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers.
  • Seite 34: Montageempfehlungen

    Montage Montageempfehlungen Bohrbild für die Wandmontage – Für ein freies und unkompliziertes Ar‐  Beachten Sie zur Erstellung der Boh‐ beiten unter der Dunstabzugshaube rungen den beiliegenden Montage‐ ist auch über Elektro-Kochstellen ein plan. Abstand von min. 650 mm empfeh‐ lenswert.
  • Seite 35: Abluftleitung

    Abluftleitung Beachten Sie, dass jede Einschrän‐  Bei gleichzeitigem Betrieb der kung des Luftstroms die Luftleistung Dunstabzugshaube und einer raum‐ verringert und die Betriebsgeräusche luftabhängigen Feuerstätte besteht erhöht. unter Umständen Vergiftungsgefahr! Beachten Sie unbedingt das Kapi‐  Soll die Abluft ins Freie geleitet wer‐ tel “Sicherheitshinweise und Warn‐...
  • Seite 36: Kondenswassersperre

    Abluftleitung Kondenswassersperre Schalldämpfer In die Abluftleitung kann ein Schall‐ dämpfer eingesetzt werden (nachkauf‐ bares Zubehör). Er dient zur zusätzli‐ chen Geräuschdämpfung. Neben einer entsprechenden Isolation der Abluftleitung ist die Installation einer Abluftbetrieb Kondenswassersperre empfehlenswert, die das anfallende Kondenswasser auf‐ nimmt und verdunstet. Sie ist als nachkaufbares Zubehör für eine Abluftleitung mit einem Durchmes‐...
  • Seite 37 Abluftleitung Abluftbetrieb mit externem Gebläse Um Gebläsegeräusche in der Küche zu minimieren, ist der Schalldämpfer mög‐ lichst vor dem externen Gebläse zu po‐ sitionieren , bei einer langen Abluftlei‐ tung am Abluftstutzen der Dunstab‐ zugshaube . Bei einem externen Ge‐ bläse, das im Haus montiert ist, ist durch Einsatz eines Schalldämpfers hinter dem externen Gebläse ...
  • Seite 38: Elektroanschluss

    Elektroanschluss Die Dunstabzugshaube darf nur an eine Zusätzlich für Österreich vorschriftsmäßig installierte Schutzkon‐ Der Anschluss darf nur an eine nach takt- Steckdose AC 230 V ~ 50 Hz an‐ ÖVE-EN1 ausgeführte Elektroanlage er‐ geschlossen werden. folgen. Die Elektroanlage muss nach VDE 0100 ausgeführt sein! Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutz‐...
  • Seite 39: Con@Ctivity 2.0-Funktion Aktivieren

    Con@ctivity 2.0-Funktion aktivieren Installation des Con@ctivity Aktivieren an der Dunstabzugshaube 2.0-Sticks  Schalten Sie Gebläse, Kochstellenbe‐ leuchtung und Kochfeld aus. Damit die Con@ctivity 2.0-Funktion ge‐ nutzt werden kann, muss das Kochfeld  Drücken Sie die Nachlauf-Taste mit dem Con@ctivity 2.0-Stick ausge‐ 515 ca.
  • Seite 40: Aktivierung Kontrollieren

    Con@ctivity 2.0-Funktion aktivieren  Bestätigen Sie die Aktivierung am  Kann die Funkverbindung trotz Akti‐ Kochfeld. vierung von Dunstabzugshaube und Kochfeld nicht hergestellt werden, Die Con@ctivity 2.0-Funktion ist damit müssen beide Geräte zunächst deak‐ nutzbar. tiviert und dann erneut aktiviert wer‐ Erfolgt Ihre Bestätigung nicht innerhalb den.
  • Seite 41: Position Des Typenschildes

    Kundendienst und Garantie Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie Ih‐ ren Miele Fachhändler oder den Miele Werkkundendienst Die Telefonnummer des Werkkunden‐ dienstes finden Sie am Ende dieser Ge‐ brauchsanweisung. Der Kundendienst benötigt Modellbe‐ zeichnung und Fabrikationsnummer Ih‐...
  • Seite 42: Technische Daten

    Gebläse. Länge der elektrischen Verbindungsleitung zum externen Gebläse: 1,9 m Konformitätserklärung Miele erklärt, dass sich die auf dem Umschlag aufgeführten Dunstabzugshauben in Übereinstimmung mit den grundlegenden Anforderungen und den anderen rele‐ vanten Vorschriften der Richtlinie 1999/5/EG befinden. Eine vollständige Konformitätserklärung erhalten Sie unter der Adresse, die auf der...
  • Seite 44 DA 422-6 DA 422-6 EXT  de-DE M.-Nr. 09 628 790 / 01...
