Gebrauchs- und Montageanweisung Dunstabzugshaube Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor In- stallation und Inbetriebnahme. Dadurch schützen Sie sich und vermei- den Schäden. de-DE M.-Nr. 10 749 170...
Hinweise für die Montage, die Sicherheit, den Ge- brauch und die Wartung. Dadurch schützen Sie sich und vermei- den Schäden an der Dunstabzugshaube. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbe- achtung dieser Hinweise verursacht werden.
Sicherheitshinweise und Warnungen Personen, die aufgrund ihrer physischen, sensorischen oder geis- tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Dunstabzugshaube sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden. Diese Personen dürfen die Dunstabzugshaube nur ohne Aufsicht be- dienen, wenn ihnen diese so erklärt wurde, dass sie sie sicher bedie- nen können.
Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entste- hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden. Beschädigungen an der Dunstabzugshaube können Ihre Sicher- heit gefährden. Kontrollieren Sie sie auf sichtbare Schäden. Nehmen Sie niemals eine beschädigte Dunstabzugshaube in Betrieb.
Seite 6
Reinigung beschrieben ist. Öffnen Sie niemals weitere Teile des Ge- häuses. Garantieansprüche gehen verloren, wenn die Dunstabzugshaube nicht von einem von Miele autorisierten Kundendienst repariert wird. Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
Seite 7
Sicherheitshinweise und Warnungen Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte Vergiftungsgefahr durch Verbrennungsgase! Bei gleichzeitiger Nutzung der Dunstabzugshaube und einer raum- luftabhängigen Feuerstätte im gleichen Raum oder Lüftungsver- bund ist größte Vorsicht geboten. Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft aus dem Aufstellungsraum und führen ihre Abgase durch eine Ab- gasanlage (z.
Seite 8
Sicherheitshinweise und Warnungen Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Be- trieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte im Raum oder Lüftungsverbund ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuerstät- tenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öff- nungen, z.
Seite 9
Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Durch offene Flammen besteht Brandgefahr! Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube. So ist z. B. das Flambieren und das Grillen mit offener Flamme ver- boten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter.
Sicherheitshinweise und Warnungen Fett- und Schmutzablagerungen beeinträchtigen die Funktion der Dunstabzugshaube. Benutzen Sie die Dunstabzugshaube nie ohne Fettfilter, um die Rei- nigung der Kochwrasen zu gewährleisten. Beachten Sie, dass sich die Dunstabzugshaube beim Kochen durch die aufsteigende Hitze stark erwärmen kann. Berühren Sie das Gehäuse und die Fettfilter erst, wenn sich die Dunstabzugshaube abgekühlt hat.
Seite 11
Der Dampf eines Dampfreinigers kann an spannungsführende Tei- le gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen der Dunstabzugshaube niemals einen Dampfreiniger. Zubehör Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn ande- re Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altge- rät sind Sie gesetzmäßig eigenverant- wortlich. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersi-...
Funktionsbeschreibung Abhängig von der Ausführung der Umluftbetrieb Dunstabzugshaube sind folgende Funk- (nur mit Geruchsfilter als nachkaufbares tionen möglich: Zubehör, siehe "Technische Daten") Abluftbetrieb Die angesaugte Luft wird durch die Fettfilter und zusätzlich durch Geruchs- Die angesaugte Luft wird durch die filter gereinigt.
Seite 15

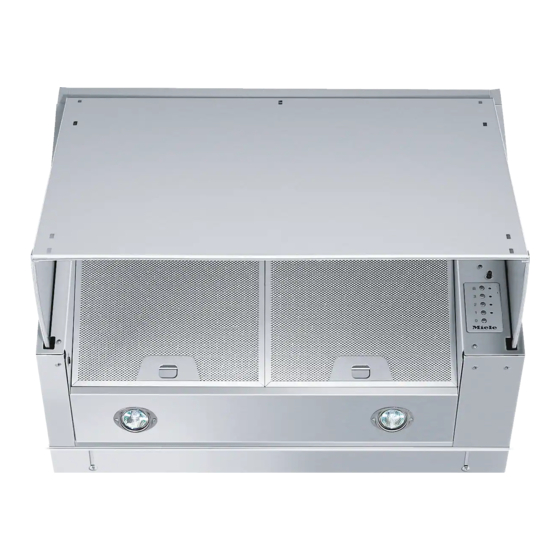

Übersicht Dunstabzugshaube a Umluftgitter b Ausblasstutzen c Montagewinkel d Klappbarer Wrasenschirm zur Montage einer Möbeltür e Geruchsfilter Nachkaufbares Zubehör für Umluftbetrieb f Kochstellenbeleuchtung g Fettfilter h Bedienelemente...
Bedienung Gebläse einschalten Gebläse ausschalten Den Wrasenschirm aufklappen. Es ist empfehlenswert, das Gebläse nach dem Kochen noch einige Minuten Das Gebläse schaltet auf Leistungsstu- weiterlaufen zu lassen. Damit wird die fe 2. Küchenluft von verbliebenen Wrasen und Gerüchen gereinigt. Leistungsstufe wählen ...
Energiespartipps Diese Dunstabzugshaube arbeitet sehr effizient und energiesparend. Folgende Maßnahmen unterstützen Sie beim sparsamen Gebrauch: – Sorgen Sie beim Kochen für eine gu- te Belüftung der Küche. Strömt bei Abluftbetrieb nicht ausreichend Luft nach, arbeitet die Dunstabzugshaube nicht effizient und es kommt zu er- höhten Betriebsgeräuschen.
Reinigung und Pflege Allgemein Trennen Sie vor jeder Wartung und Pflege die Dunstabzugshaube Die Oberflächen und Bedienelemente vom Elektronetz, siehe Kapitel "Si- sind empfindlich gegen Kratzer und cherheitshinweise und Warnungen". Schnitte. Beachten Sie daher die folgenden Gehäuse Reinigungshinweise. Wrasenschirm abnehmen ...
Reinigung und Pflege Besondere Hinweise für Bedienele- Fettfilter mente Die wiederverwendbaren Metall-Fettfil- ter im Gerät nehmen die festen Be- Lassen Sie Verschmutzungen nicht standteile des Küchendunstes auf (Fett, länger einwirken. Staub usw.) und verhindern so ein Ver- Die Bedienelemente können sich ver- schmutzen der Dunstabzugshaube.
Seite 20
Reinigung und Pflege Reinigung der Fettfilter von Hand Nach dem Reinigen Reinigen Sie die Fettfilter mit einer Legen Sie die Fettfilter nach dem Rei- Spülbürste in warmem Wasser, dem nigen zum Trocknen auf eine saugfä- ein mildes Handspülmittel zugegeben hige Unterlage.
Reinigung und Pflege Wechselintervall Geruchsfilter Tauschen Sie die Geruchsfilter immer Bei Umluftbetrieb müssen zu den Fett- dann aus, wenn die Geruchsstoffe filtern zwei Geruchsfilter eingesetzt wer- nicht mehr ausreichend gebunden den. Diese binden die beim Kochen an- werden. fallenden Geruchsstoffe. Spätestens sollte der Wechsel alle Sie werden seitlich auf das Gebläse 6 Monate erfolgen.
Reinigung und Pflege Leuchte wechseln Die Halogenleuchten werden im Be- trieb sehr heiß. Auch gewisse Zeit nach dem Aus- schalten besteht Verbrennungsge- fahr. Warten Sie einige Minuten, bevor Sie die Halogenleuchte wechseln. Die Leuchten sind durch Leuchten glei- chen Typs zu ersetzen. Die Leuchten sind beim Kundendienst oder im Fachhandel erhältlich.
Kundendienst und Garantie Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie Ih- ren Miele Fachhändler oder den Miele Werkkundendienst Die Telefonnummer des Werkkunden- dienstes finden Sie am Ende dieser Ge- brauchsanweisung. Der Kundendienst benötigt Modellbe- zeichnung und Fabrikationsnummer.
Montage Vor der Montage Gerätemaße Beachten Sie vor der Montage alle Informationen in diesem Kapitel und das Kapitel "Sicherheitshinweise und Warnungen". Montageempfehlungen – Damit die Kochwrasen optimal er- fasst werden, ist zu beachten, dass die Dunstabzugshaube mittig über der Kochstelle montiert ist, nicht seit- lich versetzt.
Montage Abstand zwischen Kochstelle und Dunstabzugshaube (S) Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers. Sollten dort keine größeren Abstände vorgegeben werden, sind die folgenden Sicherheitsabstände mindestens einzuhalten. Beachten Sie dazu auch das Kapitel "Sicherheitshinweise und Warnungen". Kochgerät Abstand S mindestens Elektro-Kochstelle...
Montage Montage der Möbeltür Auf dem Wrasenschirm des Gerätes be- finden sich mehrere Löcher zur Befesti- gung der Möbeltür. Die beiliegende Bohrschablone hilft Ihnen bei der Posi- tionierung. Die Bohrschablone für die Fronttür zuschneiden, auf die Innenseite der Tür legen und die Löcher entspre- chend vorbohren.
Montage Sollte der Verstellbereich nicht ausrei- Tiefenjustierung chen, den Abdeckwinkel abschrau- Zur Einstellung der Schranktiefe T von ben, ihn drehen und die längere Seite 275 mm bis 360 mm befinden sich an verwenden. der Oberseite verstellbare Haken und an der Unterseite des Gerätes ein ver- Montage an der Wand stellbarer Abdeckwinkel.
Seite 28
Montage Die Schrauben und Dübel sind für massives Mauerwerk geeignet. Verwenden Sie für andere Wandkon- struktionen entsprechende Befesti- gungsmittel. Achten Sie auf eine ausreichende Tragfähigkeit der Wand. Die entsprechende Bohrschablone an dem Nebenschrank oder der Seiten- verkleidung befestigen. Zwei Befestigungslöcher in den Ne- benschrank oder die Seitenverklei- dung bohren ( 2 mm).
Montage Höhenjustierung An der Oberseite der Befestigungsbügel des Gerätes befinden sich Justier- schrauben, mit denen Sie den Höhen- ausgleich zu den Nebenschränken aus- richten können. Die beiden Abdeckkappen rechts und links vorne an der unteren Gerätekan- te von den Öffnungen der Einstell- schrauben entfernen.
Montage Nebenschränke verbinden/Sei- tenverkleidungen montieren Die Dunstabzugshaube wird mit zwei Schrauben je Seite mit den Neben- schränken oder den Seitenverkleidun- gen verschraubt. Den Wrasenschirm abnehmen. Die Fettfilter herausnehmen. Die oberen Schrauben in die Neben- Setzen Sie die Fettfilter wieder ein. schränke oder Seitenverkleidungen drehen.
Montage Vorbereitung Abluftbetrieb Vorbereitung Umluftbetrieb Installieren Sie die Geruchsfilter (sie- Verfügt Ihr Abluftsystem nicht über eine Rückstauklappe, liegen zwei Rückstau- he Kapitel "Reinigung und Pflege"). klappen für Abluftleitungen 150 mm Netzanschluss und 120 mm bei. Beachten Sie vor dem Anschluss die Kapitel "Elektroanschluss"...
Elektroanschluss Die Dunstabzugshaube darf nur an eine Zusätzlich für Österreich vorschriftsmäßig installierte Schutzkon- Der Anschluss darf nur an eine nach takt- Steckdose AC 230 V ~ 50 Hz an- ÖVE-EN1 ausgeführte Elektroanlage er- geschlossen werden. folgen. Die Elektroanlage muss nach VDE 0100 ausgeführt sein! Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutz- Zur Erhöhung der Sicherheit empfiehlt schalter mit einem Auslösestrom von...
Abluftleitung Soll die Abluft ins Freie geleitet wer- Bei gleichzeitigem Betrieb der den, empfehlen wir die Installation ei- Dunstabzugshaube und einer raum- nes Teleskop-Mauerkastens oder ei- luftabhängigen Feuerstätte besteht ner Dachdurchführung (nachkaufba- unter Umständen Vergiftungsgefahr! res Zubehör). Beachten Sie unbedingt das Kapitel "Sicherheitshinweise und Warnun- gen".
Technische Daten Gebläsemotor 250 W Kochstellenbeleuchtung 2 x 20 W Gesamtanschlusswert 290 W Netzspannung, Frequenz AC 230 V, 50 Hz Absicherung 10 A Länge der Netzanschlussleitung 1,2 m Gewicht 11,8 kg Umluftbetrieb mit nachkaufbarem Zubehör: 2 Geruchsfilter Miele Aktivkohlefilter DKF 14-1...
Technische Daten Datenblatt für Haushaltsdunstabzugshauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 MIELE Modellname / -kennzeichen DA 186 Jährlicher Energieverbrauch (AEC 120,0 kWh/Jahr hood Energieeffizienzklasse Energieeffizienzindex (EEI 82,4 hood fluiddynamische Effizienz (FDE 20,5 hood Klasse für die fluiddynamische Effizienz A (höchste Effizienz) bis G (niedrigste Effizienz)
Seite 39
Deutschland: Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Telefon: 0800 22 44 666 (kostenfrei) Mo-Fr 8-20 Uhr Sa+So 9-18 Uhr Telefax: 05241 89-2090 Miele im Internet: www.miele.de E-Mail: info@miele.de Österreich: Miele Gesellschaft m.b.H. Mielestraße 1 5071 Wals bei Salzburg Telefon: 050 800 800 (Festnetz zum Ortstarif;...
