de - Übersetzung der Originalbetriebsanleitung

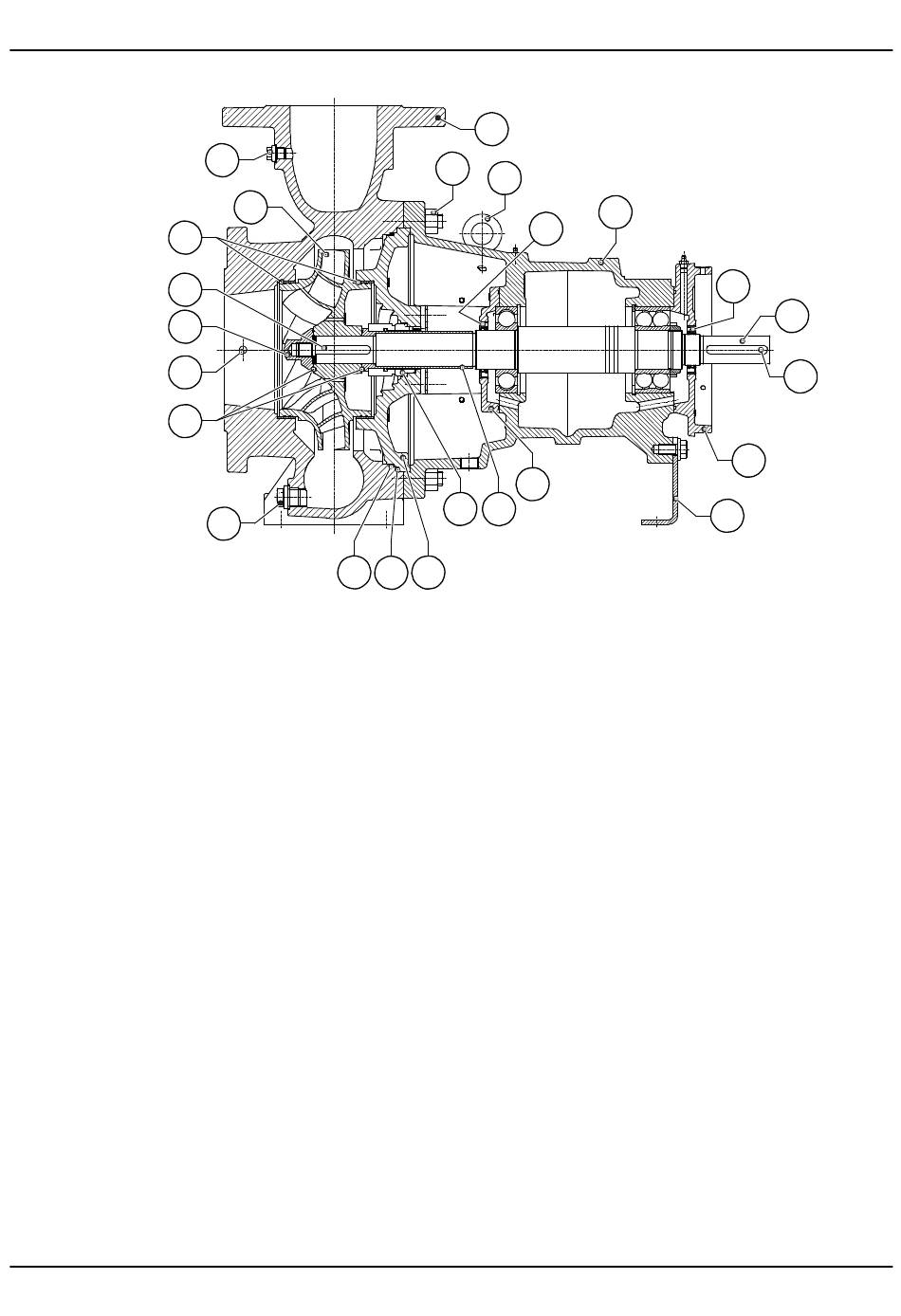

3.4 Teilebezeichnungen
13
14
15
16
17
1. Spiralgehäuse
2. Gehäuseschraube
3. Aufhängeöse
4. Wellendichtring
5. Lagerträger
6. Wellendichtring
7. Welle
8. Laufradpassfeder
9. Lagerdeckel
10. Stützfuß
11. Verschlussschraube
12. Laufrad
13. Verschleißring
14. Laufradpassfeder
15. Laufradmutter
16. Verschlussschraube
17. O-Ring
18. Verschlussschraube
19. O-Ring
20. Dichtung; Alternative zu 19
21. Gehäusedeckel
22. Gleitringdichtung
23. Wellenschutzhülse
24. Lagerdeckel
14
11
12
18
19
20
1
2
3
4
24
22
23
21
e-IXP, e-IXPC, e-IXPF – Installations-, Betriebs- und Wartungsanweisungen
5
6
9
10
XIP_M0005_A_sc
7
8
