Scheppach 5906605901 Original Bedienungsanleitung Seite 103

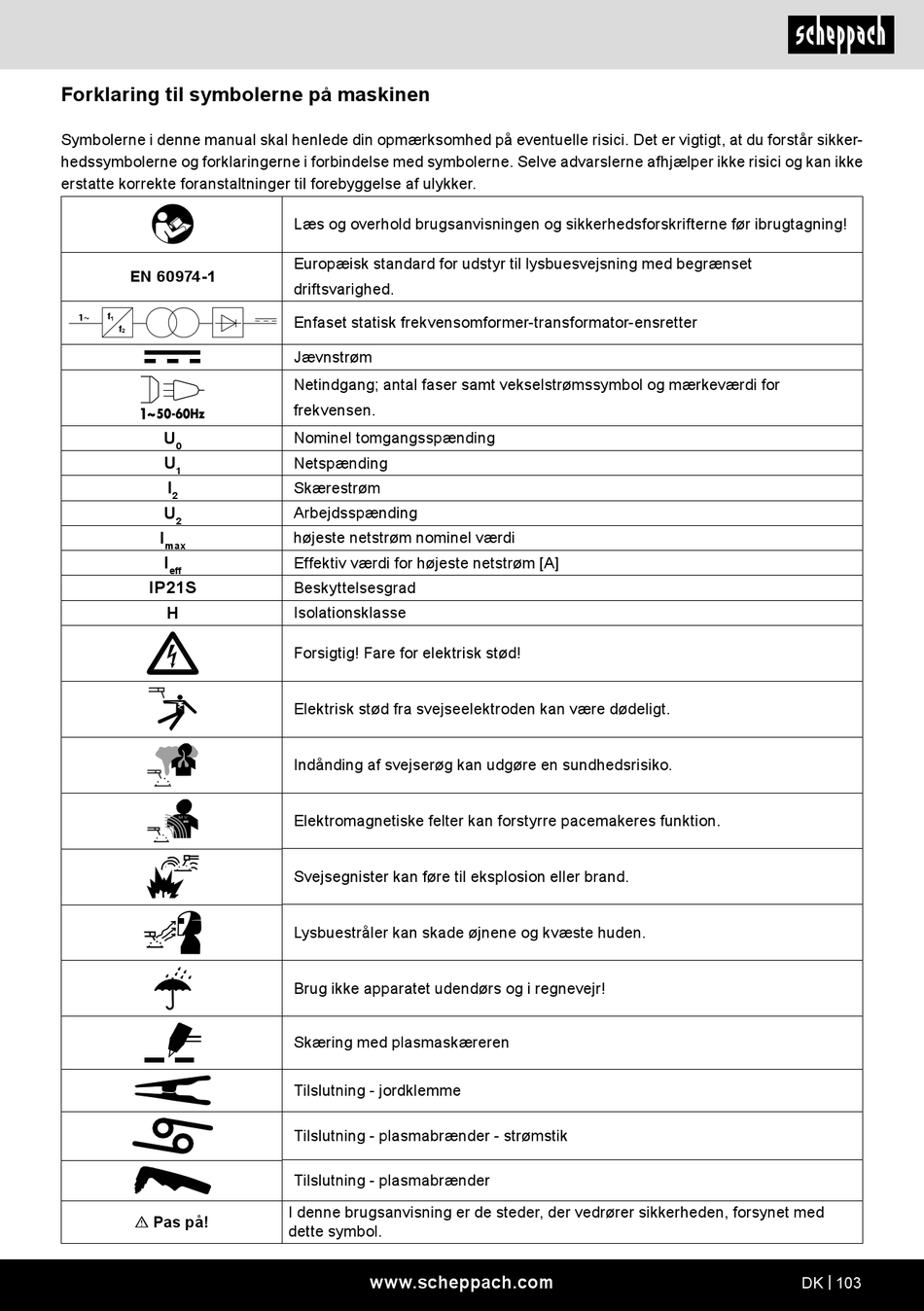

Forklaring til symbolerne på maskinen
Symbolerne i denne manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikker-
hedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke
erstatte korrekte foranstaltninger til forebyggelse af ulykker.
EN 60974-1
f
1~
1
f
2
U
0
U
1
l
2
U
2
l
max
l
eff
IP21S
H
Pas på!
m
Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!
Europæisk standard for udstyr til lysbuesvejsning med begrænset
driftsvarighed.
Enfaset statisk frekvensomformer-transformator-ensretter
Jævnstrøm
Netindgang; antal faser samt vekselstrømssymbol og mærkeværdi for
frekvensen.
Nominel tomgangsspænding
Netspænding
Skærestrøm
Arbejdsspænding
højeste netstrøm nominel værdi
Effektiv værdi for højeste netstrøm [A]
Beskyttelsesgrad
Isolationsklasse
Forsigtig! Fare for elektrisk stød!
Elektrisk stød fra svejseelektroden kan være dødeligt.
Indånding af svejserøg kan udgøre en sundhedsrisiko.
Elektromagnetiske felter kan forstyrre pacemakeres funktion.
Svejsegnister kan føre til eksplosion eller brand.
Lysbuestråler kan skade øjnene og kvæste huden.
Brug ikke apparatet udendørs og i regnevejr!
Skæring med plasmaskæreren
Tilslutning - jordklemme
Tilslutning - plasmabrænder - strømstik
Tilslutning - plasmabrænder
I denne brugsanvisning er de steder, der vedrører sikkerheden, forsynet med
dette symbol.
www.scheppach.com DK | 103
