ProTIG 220/300 AC/DC

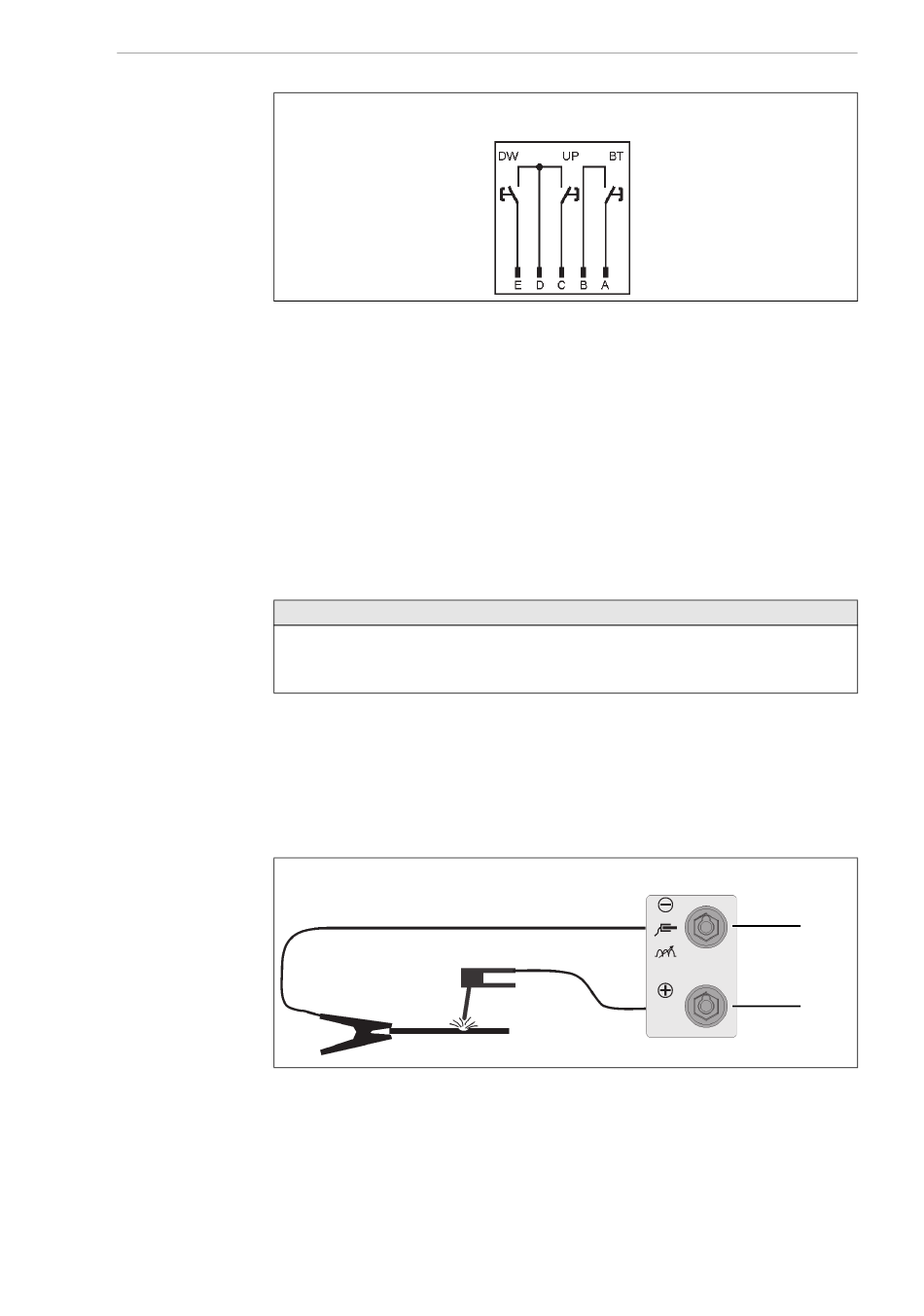

Abb. 9
A
B
• Schutzgas anschließen
• WIG-Schweißbrenner anschließen
• Flaschendruckminderer einstellen
• Werkstückkabel anschließen
HINWEIS
Bei allen Verbindungen im Schweißstromkreis wie Werkstückanschluss und Brenneranschluss ist für guten
Kontakt zu sorgen. Ein schlechter Kontakt bewirkt einen hohen Übergangswiderstand, der zur
Erwärmung und zu schlechten Schweißeigenschaften führt.
• Einstellungen auf Bedienfeld
• Schweißvorgang durch Drücken des Brennertasters starten.
9.2 Elektrode Schweißen
Abb. 10
A
• Elektrodenhalter anschließen
• Werkstückkabel anschließen
• Schweißvorgang starten
BA-0002 • 2020-10-15
Up/Down - Brenner
Brennertaster
Brennertaster
Der Schutzgasanschluss liegt auf der Geräterückseite. Nach dem Anschließen die Anschlüsse auf
Dichtheit prüfen.
Stromkabel in Buchse und Gasschlauch in den Gasanschlussnippel stecken. Brennertaster (und
optionale up/down-Taster) in die 5-polige Tucheldose einstecken (siehe Schaltplan).
Erforderliche Schutzgasmenge am Flaschendruckminderer einstellen. Die einzustellende Gasmenge
steigt mit der Schweißstrommenge.
Werkstückklemme am Werkstück gut leitend, d.h. nicht auf Farbe, Rost und ähnliches anklemmen. Das
Werkstückkabel muss beim WIG-Schweißen an der Steckbuchse „+" angeschlossen werden.
Die Einstellungen erfolgen mit Hilfe von Kapitel 8 auf Seite DE-15.
Elektrode Schweißen
Massebuchse
Elektrodenhalter wie im Bild dargestellt an die Plusbuchse anschließen. Hierbei immer die
Polungsvorgabe des Elektrodenherstellers beachten.
Werkstückkabel an der Massebuchse und Klemme am Werkstück gut leitend, d.h. nicht auf Farbe, Rost
und ähnliches anklemmen.
C
Up-Taster
D
Gemeinsam
B
Buchse Elektrode / WIG
9 Schweißen
E
Down-Taster
A
B
DE - 23
