ProTIG 220/300 AC/DC

Expertenmodus aufrufen

Wie unter Kapitel 4 - Funktionen beschrieben, die Parameter einstellen
Startstrom lS
Endstrom lE
Hotstart Zeit t
Am Ende der Einstellungen muss die Maschine in den Standardmodus zurückgesetzt werden.

Standardmodus aufrufen

8.14 VRD Funktion

Spannungsreduzierung bei Elektrode
Die VRD Funktion wird nur im Schweißverfahren ELEKTRODE verwendet. „Voltage Reduction Device" (VRD)
ist eine Schutzvorrichtung um die Leerlaufspannung auf unter 13 V zu senken. Sie verhindert die Entstehung
von Spannungen an den Ausgangsklemmen, die eine Gefahr für Personen darstellen können.
Standardmäßig ist diese Funktion deaktiviert und wird für den normalen Schweißeinsatz auch nicht benötigt.
Zweifarbige Anzeige-LED VRD:
AUS
Grün
Rot
Abb. 7
Um die VRD-Funktion ein- oder auszuschalten, muss folgende Prozedur durchgeführt werden:
BA-0002 • 2020-10-15
• Maschine ausschalten
• Taste JOB (Pos. H auf Seite DE-12) gedrückt halten
• Schweißmaschine einschalten
• im Display erscheint „Std" am Drehknopf (Pos. D auf Seite DE-12) drehen, bis „SPE" erscheint, Taste
JOB erneut drücken. Nun ist die Maschine im Expertenmodus.
• Maschine ausschalten
• Taste JOB (Pos. H auf Seite DE-12) gedrückt halten
• Schweißmaschine einschalten
• im Display erscheint „SPE" am Drehknopf (Pos. D auf Seite DE-12) drehen, bis „Std" erscheint. Taste
JOB erneut drücken. Nun ist die Maschine im Standardmodus und kann wieder normal verwendet
werden.
VRD nicht aktiv
VRD aktiv, Spannung OK
VRD aktiv, Maschine im Schweißmodus und VRD-Überwachung deaktiviert

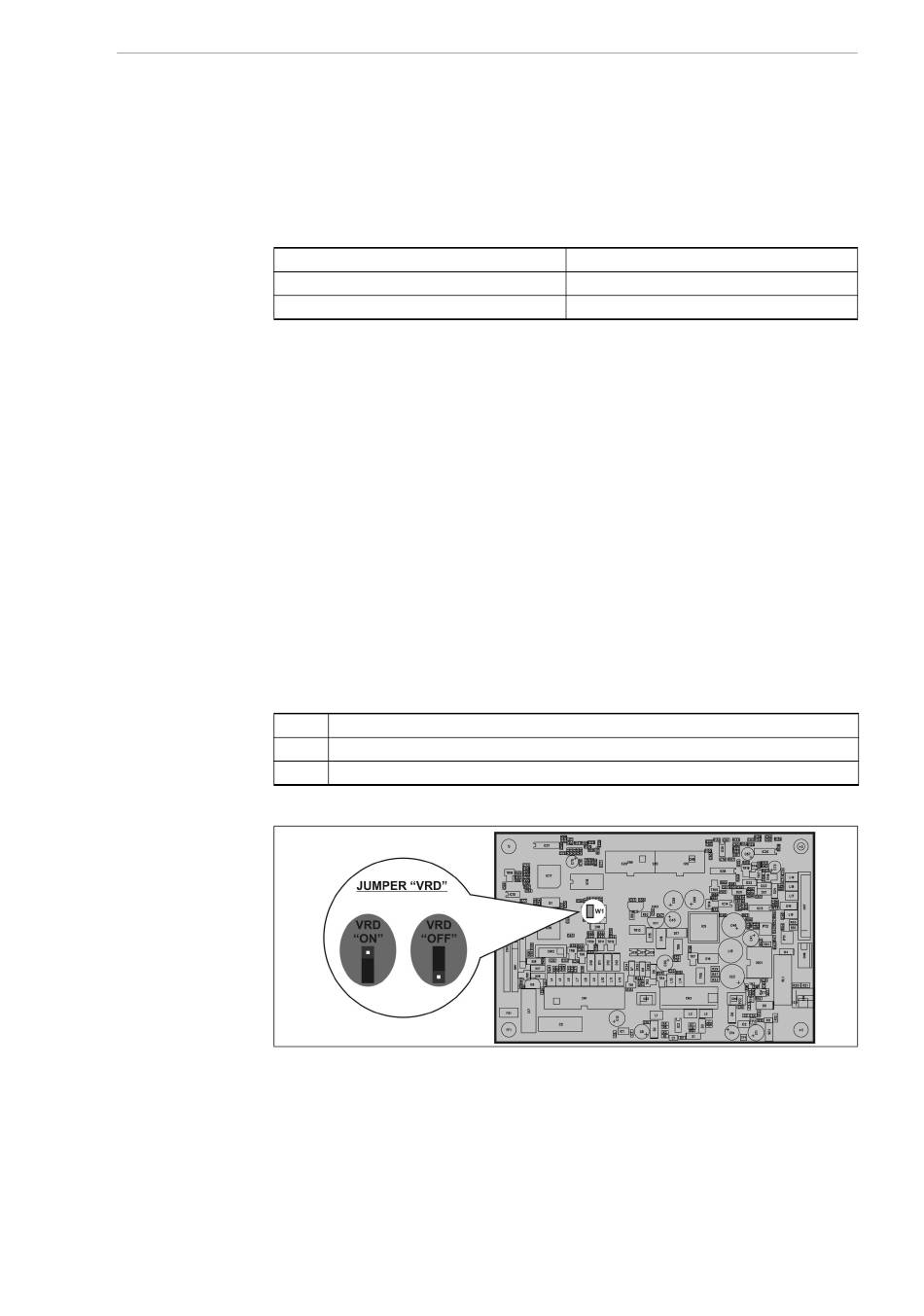

Aktivierung / Deaktivierung VRD
• Maschine ausschalten
• vier Inbusschrauben der Bedienplatine herausdrehen
• Bedienplatine herausnehmen
• Jumper wie im Bild dargestellt zum Einschalten auf ON stellen (Jumper auf den beiden unteren
Kontakten)
• Jumper wie im Bild dargestellt zum Ausschalten auf OFF stellen (Jumper auf den oberen beiden
Kontakten)
• Bedienplatine einbauen und mit den vier Inbusschrauben befestigen
8 Funktionsbeschreibung
5-220/300 A
5-220/300 A
t.01 (=0,01 s) bis t.50 (=0,5 s)
DE - 21
