ANMERKUNG: In einem SC180-Erweiterungsgehäuse, ist der linke Speicher-Controller Speicher-
Controller 1 und der rechte Speicher-Controller ist Speicher-Controller 2.
1.
Verbinden Sie ein SAS-Kabel vom Speicher-Controller 1: Port A mit dem Erweiterungsgehäuse: linkes
EMM, Port C.
2.
Verbinden Sie ein SAS-Kabel vom Speicher-Controller 2: Port B mit dem Erweiterungsgehäuse: linkes
EMM, Port B.
3.
Verbinden Sie ein SAS-Kabel vom Speicher-Controller 2: Port A mit dem Erweiterungsgehäuse:
rechtes EMM, Port C.
4.
Verbinden Sie ein SAS-Kabel vom Speicher-Controller 1: Port B mit dem Erweiterungsgehäuse:
rechtes EMM, Port B.

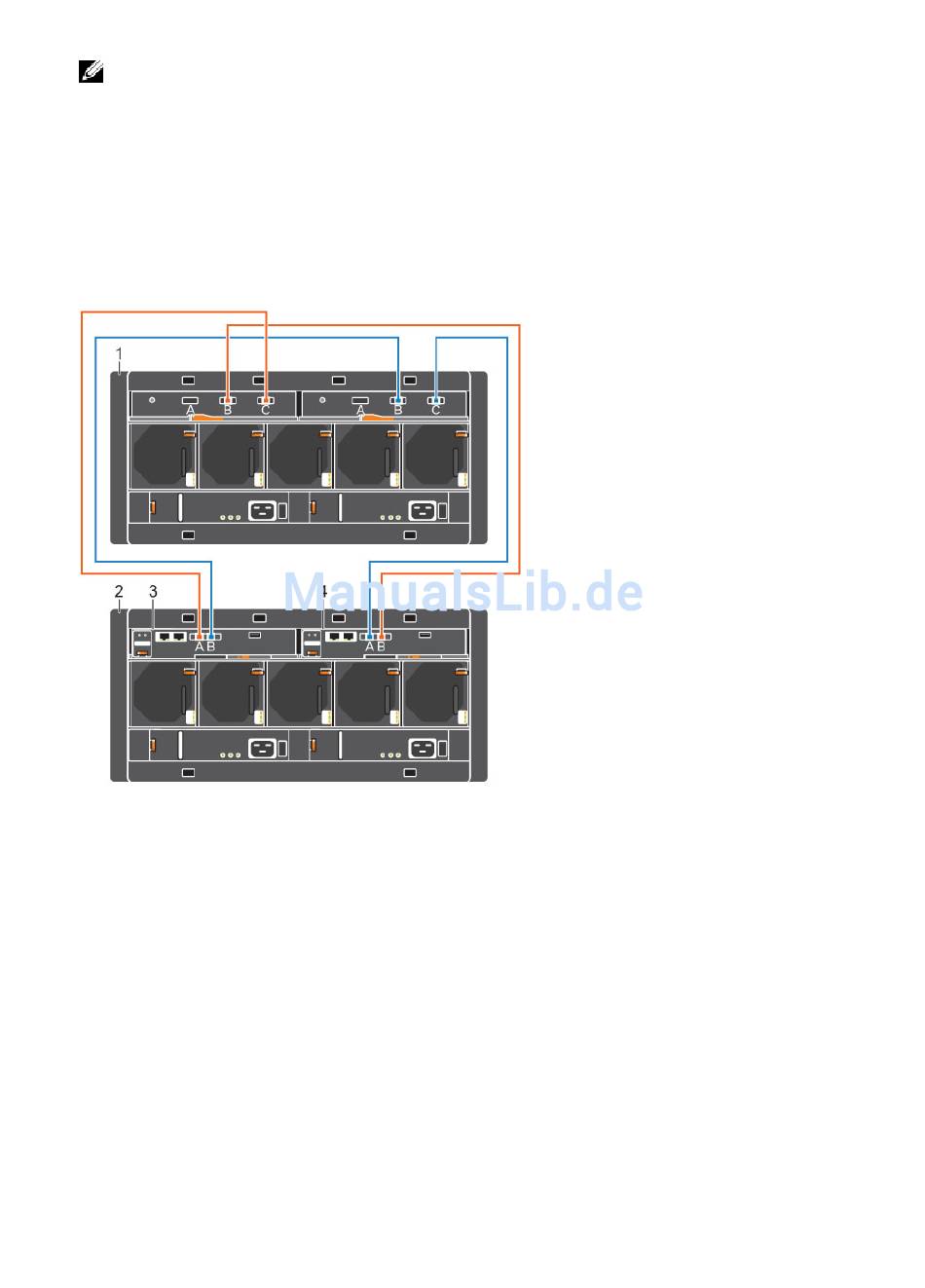

Abbildung 4. Verkabelung eines SC180-Erweiterungsgehäuse mit einem SCv2080 Speicher-Controller
1.
SC180-Erweiterungsgehäuse
3.
Speicher-Controller 1
Anschließen der Netzkabel
Verbinden Sie die Netzkabel mit dem Erweiterungsgehäuse
1.
Stellen Sie sicher, dass sich die Netzschalter am Erweiterungsgehäuse auf der Position OFF (AUS)
stehen, bevor Sie die Netzkabel anschließen.
2.
Verbinden Sie die Netzkabel mit den Netzteilen im Erweiterungsgehäuse-Chassis.
8
2.
Speichersystem
4.
Speicher-Controller 2
