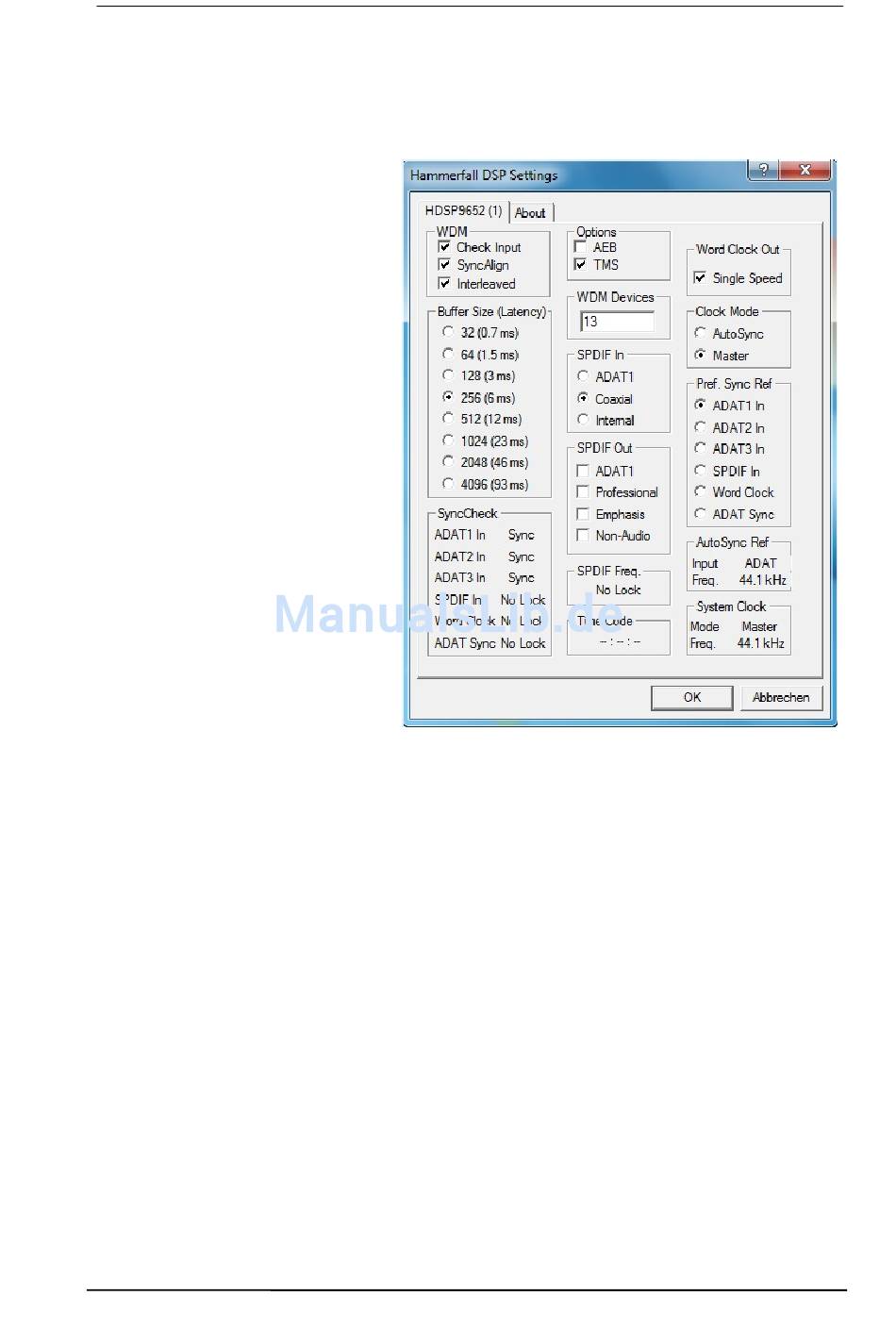

Options
AEB schaltet den Eingang ADAT1 vom optischen Anschluss auf den internen Steckkontakt um.
Dort lässt sich ein Expansion Board (AEB4-I, AEB8-I, TEB) anschließen.
TMS aktiviert die Übertragung von Channel Status Daten und Track Marker Informationen vom
SPDIF-Eingang.
WDM Devices
Erst
seit
Vista
Betriebssystem mehr als 32 WDM
Stereo Devices verwalten. Daher
macht es unter W2k/XP oftmals
Sinn, deren Anzahl absichtlich zu
begrenzen.
Es
kann
System
sowohl
zu
Kanälen als auch fehlenden MIDI-
Ports kommen.
SPDIF In
Bestimmt den Eingang für das
SPDIF-Signal. 'Coaxial' entspricht
der Cinchbuchse, 'ADAT1' dem
optischen
TOSLINK
ADAT1, 'Internal' dem Steckkontakt
AEB1 In/CD In.
SPDIF Out
Das SPDIF-Ausgangssignal steht
konstant an der Cinchbuchse bereit,
nach Anwahl von 'ADAT1' auch am
optischen
TOSLINK
ADAT1. Näheres zu Professional,
Emphasis und Non-Audio finden Sie
in Kapitel 22.2.
SPDIF Freq.
Zeigt die Samplefrequenz des am SPDIF-Eingang anliegenden Signals.
Time Code
Time Code vom Eingang ADAT Sync.
Word Clock Out
Das Wordclock-Ausgangssignal entspricht normalerweise der aktuellen Samplefrequenz. Nach
Anwahl von Single Speed wird die Frequenz angepasst, so dass sie immer im Bereich 32 kHz
bis 48 kHz ist. Bei 96 kHz Samplefrequenz wird also 48 kHz ausgegeben.
Clock Mode
Die Karte kann als Clock-Quelle das über Pref. Sync Ref gewählte Eingangssignal (AutoSync)
oder ihre eigene Clock (Master) verwenden.
Pref. Sync Ref.
Dient zur Voreinstellung der bevorzugten Clock-Quelle. Steht die gewählte nicht zur Verfügung
wechselt die Karte automatisch zur nächsten verfügbaren Quelle. Die aktuell verwendete Clock-
Quelle und deren Samplefrequenz werden im Feld AutoSync Ref angezeigt.
Die automatische Clock-Wahl prüft und wechselt zwischen den Clock-Quellen ADAT 1-3,
SPDIF, Wordclock und ADAT Sync.
Bedienungsanleitung HDSP-System HDSP 9652 © RME
