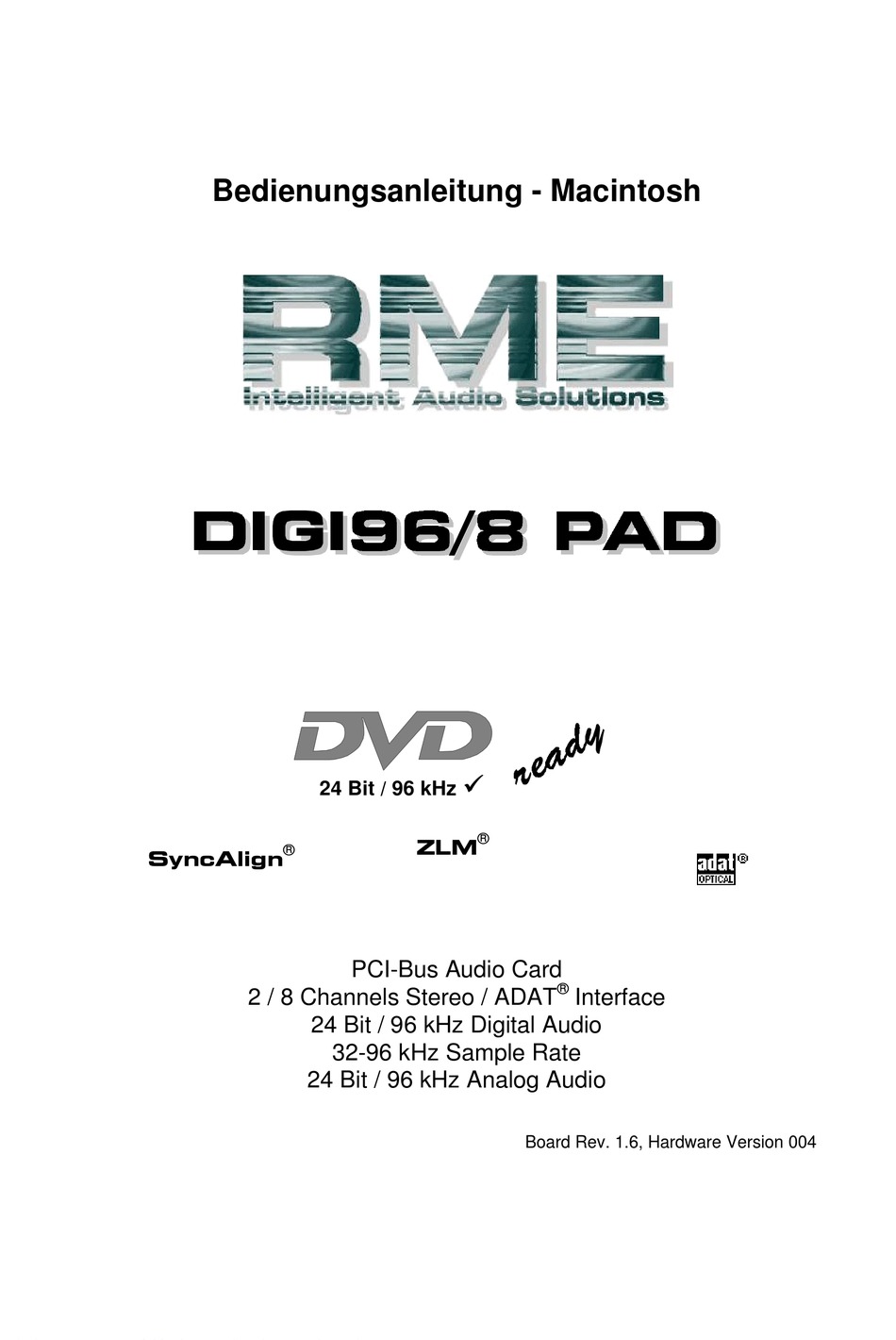

- Seite 1 Bedienungsanleitung - Macintosh ü ü 24 Bit / 96 kHz ® ® SyncAlign PCI-Bus Audio Card ® 2 / 8 Channels Stereo / ADAT Interface 24 Bit / 96 kHz Digital Audio 32-96 kHz Sample Rate 24 Bit / 96 kHz Analog Audio Board Rev.
-
Seite 2: Inhaltsverzeichnis
9.2 Analoger Ausgang ..........10 9.3 Force Adat............10 9.4 Boot-Option ADAT..........10 9.5 Clock Modi - Synchronisation........ 11 Betrieb mehrerer DIGI96/8 PAD....12 Besonderheiten des digitalen Ausgangs ....13 Betrieb unter ASIO 2.0 12.1 Allgemeines............14 12.2 Buffer Size - Latenz ..........15 12.3 Performance............ -
Seite 3: Einleitung
1. Einleitung Vielen Dank für Ihr Vertrauen in unsere DIGI96/8 PAD. Diese Karte ermöglicht das Überspielen digitaler und analoger Audiodaten von CD, DAT, Sampler oder anderen Quellen direkt in Ihren Computer. Zahlreiche einzigartige Merkmale und ein durchdachter Settingsdia- log stellen die DIGI96 Serie an die Spitze derzeit erhältlicher Audiokarten. -
Seite 4: Technische Merkmale
Dieser Modus ist bei Nutzung des Sound Managers aktiv. • 16 Bit 2 Bytes (Stereo 4 Bytes) • 32 Bit 4 Bytes (Stereo 8 Bytes) Diese Modi stehen unter ASIO zur Verfügung. Der 32 Bit Modus stellt 24 Bit Audioauflösung zur Verfügung. Bedienungsanleitung DIGI96/8 PAD © RME... -
Seite 5: Einbau
6. Einbau Vor dem Einbau der DIGI96/8 PAD ist der Computer auszuschalten und durch Abzie- hen des Netzkabels vom Stromnetz zu trennen. Das Ein- und Ausstecken der Karte im lau- fenden Betrieb führt zu einer irreparablen Beschädigung von Mainboard und Karte. - Seite 6 Sollte das Icon rot durchgestrichen erscheinen ist entweder die Treiberinstallation fehlgeschla- gen, oder die Hardware selbst wurde nicht richtig erkannt. Im letzteren Fall hilft in den meisten Fällen das Umstecken in einen anderen PCI-Slot. Prüfen Sie, ob sich die Treiberdateien im System-Ordner befinden. Bedienungsanleitung DIGI96/8 PAD © RME...
-
Seite 7: Inbetriebnahme Und Bedienung
8. Inbetriebnahme und Bedienung 8.1 Anschlüsse DIGI96/8 PAD besitzt drei externe digitale Ein- und Ausgänge sowie einen internen Ein- und Ausgang (Steckkontakte auf der Platine). Der interne Eingang kann mit einem internen CD-ROM Laufwerk mit digitalem Audio-Ausgang verbunden werden (Vorteil: Überspielung digitaler Audiodaten innerhalb des Rechners), mit dem internen Ausgang einer weiteren Karte der DIGI96 Serie (Synchronisation bei Mehrkartenbetrieb), oder einem AEB4/8-I. -
Seite 8: Aufnahme Digital
Liegt keine erkennbare Frequenz an erscheint ‘Out of Range’, bei fehlendem Signal ‘No Lock’. Damit wird eine Konfiguration der jeweiligen Software zur Durchführung einer digitalen Auf- nahme zum Kinderspiel. Nach der Wahl des richtigen Eingangs zeigt Ihnen DIGI96/8 PAD die aktuelle Samplefrequenz. Diese können Sie nun im Eigenschaftendialog des jewei- ligen Aufnahme-Programmes einstellen. -
Seite 9: Konfiguration Der Digi96/8 Pad
9. Konfiguration der DIGI96/8 PAD 9.1 Allgemeines Die Hardware der DIGI96 Serie stellt eine Reihe hilfreicher, durchdachter und praxisgerechter Optionen bereit, mit denen der Betrieb der Karten gezielt den aktuellen Erfordernissen ange- paßt werden kann. Über 'Settings' besteht Zugriff auf: •... -
Seite 10: Analoger Ausgang
Grundrauschen der analogen Ausgangsstufen unverändert bleibt. 9.3 Force Adat Der Schalter 'Force Adat' ist ein besonders mächtiges Merkmal der DIGI96/8 Serie. Er schaltet den digitalen Ausgang zwangsweise in den ADAT-Modus (also 8-kanaligen Betrieb). Die DIGI96 Serie erlaubt eine Nutzung des ADAT optical Ein- und Ausganges auch mit dem Sound Manager. -
Seite 11: Clock Modi - Synchronisation
Betrieb mehrerer Karten (siehe auch Kapitel 10). In bestimmten Fällen, wie der direkten Ver- bindung der Ein- und Ausgänge eines DAT mit der DIGI96/8 PAD führt AutoSync jedoch zu einer Rückkopplung des digitalen Carriers, und damit zu einem Verlust der Synchronisation. -
Seite 12: Betrieb Mehrerer Digi96/8 Pad
Dank AutoSync lassen sich mehrere Karten einfach durch ein an alle Eingänge verteiltes Ein- gangssignal synchronisieren. Um mehrere DIGI96/8 PAD an ein digitales Mischpult anzuschließen muß bei allen Karten der gleiche Takt anliegen. Dies geschieht am einfachsten, indem mindestens ein Eingang jeder DIGI mit einem Ausgang des Mischpultes verbunden wird. -
Seite 13: Besonderheiten Des Digitalen Ausgangs
Dazu ist in der Dialogbox 'Settings' das Feld 'Emphasis' zu aktivieren. Die Umschaltung ge- schieht in Echtzeit und während laufender Wiedergabe, die resultierende Klangveränderung ist daher sofort am analogen Ausgang der DIGI96/8 PAD hörbar. Bei den Samplefrequen- zen 64, 88,2 und 96 kHz unterstützt der analoge Ausgang keine De-Emphasis, es erfolgt also keine Veränderung im Klang. -
Seite 14: Betrieb Unter Asio
Dank Enhanced-ZLM bietet die DIGI96 Serie 'ASIO Direct Monitoring' als Teil des ASIO 2.0 Standards. Bitte beachten Sie, dass weder Routing noch Pan unterstützt werden. Das Ein- gangssignal wird daher in diesem Modus nur innerhalb des gleichen Kanals durchgeschliffen, eventuelle andere Einstellungen im VST-Mixer sind unwirksam. Bedienungsanleitung DIGI96/8 PAD © RME... -
Seite 15: Buffer Size - Latenz
12.3 Performance Dem Feld 'Audio Performance' kommt besondere Bedeutung zu. Zunächst muss zur Nutzung aller Eingänge der DIGI96/8 PRO die Anzahl der Kanäle mindestens 8 betragen. Ein sehr häufiger Fehler ist unzureichende Festplattenlei- stung. Wenn bei einer Aufnahme mehrerer Spuren die erste... -
Seite 16: Bekannte Probleme
Daher müssen alle an die DIGIs angeschlos- senen Geräte für funktionierenden Full Duplex Betrieb korrekt betrieben werden. Zu Problemen mit zu geringer Latenz, verursacht von 24 Bit oder 96 kHz Betrieb, siehe Kapitel 12.2. Bedienungsanleitung DIGI96/8 PAD © RME... -
Seite 17: Kompatibilität
• Absturz von Programm oder OS, sobald die Karte benutzt wird Diese Probleme treten mit älteren Rechnern (vor G3) auf, und lassen sich normalerweise ent- weder durch Nutzung eines anderen PCI-Slots, oder gleichzeitiges Umstecken weiterer PCI- Geräte (wie SCSI-Controller oder Grafikkarte) beseitigen. Bedienungsanleitung DIGI96/8 PAD © RME... -
Seite 18: Probleme
• Wenn Sie sicher sind ein gültiges Signal einzuspeisen, die LED jedoch rot leuchtet, über- prüfen Sie den gewählten Eingang. • Überprüfen Sie, ob die DIGI96/8 PAD im Sound Manager bzw. als ASIO-Gerät in der jeweiligen Software ausgewählt wurde. Die Aufnahme oder Wiedergabe ist mit Knistern gestört: •... -
Seite 19: Garantie
15. Garantie Jede DIGI96/8 PAD wird von RME einzeln geprüft und in einem PC einer vollständigen Funktionskontrolle unterzogen (minimale Gebrauchsspuren am Kontaktkamm der Karte sind also kein Zeichen dafür, dass es sich um ein gebrauchtes Gerät handelt). Die Verwendung ausschließlich hochwertigster Bauteile erlaubt eine Gewährung voller zwei Jahre Garantie. Als Garantienachweis dient der Kaufbeleg / Quittung. - Seite 20 SPDIF Out - AES In - Belegung der XLR/Cinch Kabelpeitsche Belegung Belegung Belegung AES Out + SPDIF In - SPDIF Out + AES In + AES Out - SPDIF In + SPDIF Out - AES In - Bedienungsanleitung DIGI96/8 PAD © RME...
- Seite 21 Blockdiagramm Bedienungsanleitung DIGI96/8 PAD © RME...
- Seite 22 Beim Anschluss externer Geräte an dieses Gerät ist für die Einhaltung der Grenzwerte eines Class B Gerätes unbedingt abgeschirmtes Kabel zu verwenden. FCC Compliance Statement: Tested to comply with FCC standards for home or office use. Bedienungsanleitung DIGI96/8 PAD © RME...
