Siemens RLA162 Installationsanleitung Seite 4

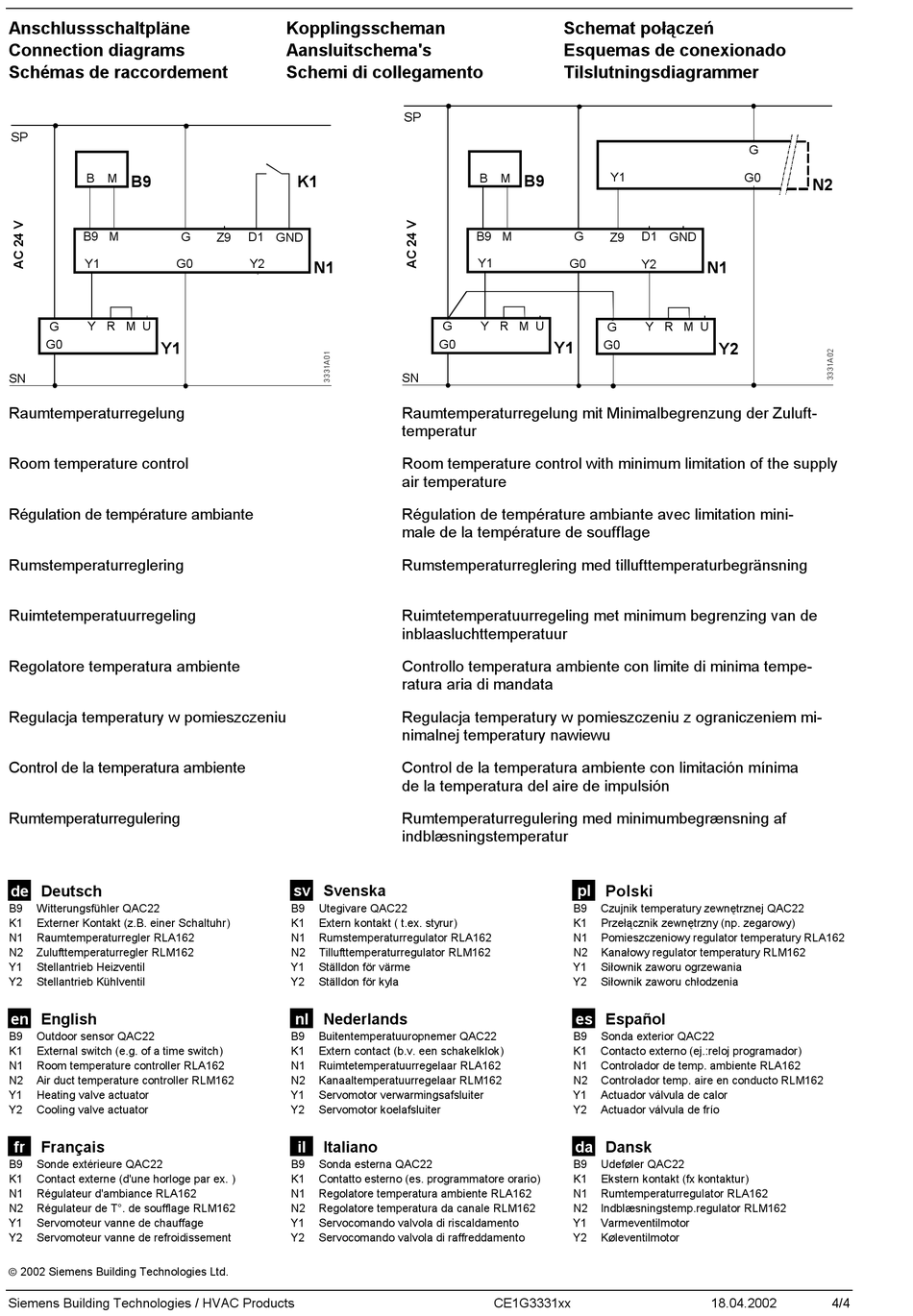

Anschlussschaltpläne
Connection diagrams
Schémas de raccordement
SP
B M
B9
B9 M
Y1 G0
Y R M U
G
G0
Y1
SN
Raumtemperaturregelung
Room temperature control
Régulation de température ambiante
Rumstemperaturreglering
Ruimtetemperatuurregeling
Regolatore temperatura ambiente
Regulacja temperatury w pomieszczeniu
Control de la temperatura ambiente
Rumtemperaturregulering
de Deutsch
B9 Witterungsfühler QAC22
K1 Externer Kontakt (z.B. einer Schaltuhr)
N1 Raumtemperaturregler RLA162
N2 Zulufttemperaturregler RLM162
Y1 Stellantrieb Heizventil
Y2 Stellantrieb Kühlventil
en English
B9 Outdoor sensor QAC22
K1 External switch (e.g. of a time switch)
N1 Room temperature controller RLA162
N2 Air duct temperature controller RLM162
Y1 Heating valve actuator
Y2 Cooling valve actuator
fr Français
B9 Sonde extérieure QAC22
K1 Contact externe (d'une horloge par ex. )
N1 Régulateur d'ambiance RLA162
N2 Régulateur de T°. de soufflage RLM162
Y1 Servomoteur vanne de chauffage
Y2 Servomoteur vanne de refroidissement
ã 2002 Siemens Building Technologies Ltd.
Siemens Building Technologies / HVAC Products
Kopplingsscheman
Aansluitschema's
Schemi di collegamento
K1
G D1 GND
Z9
Y2
N1
sv Svenska
B9 Utegivare QAC22
K1 Extern kontakt ( t.ex. styrur)
N1 Rumstemperaturregulator RLA162
N2 Tillufttemperaturregulator RLM162
Y1 Ställdon för värme
Y2 Ställdon för kyla
nl Nederlands
B9 Buitentemperatuuropnemer QAC22
K1 Extern contact (b.v. een schakelklok)
N1 Ruimtetemperatuurregelaar RLA162
N2 Kanaaltemperatuurregelaar RLM162
Y1 Servomotor verwarmingsafsluiter
Y2 Servomotor koelafsluiter
il Italiano
B9 Sonda esterna QAC22
K1 Contatto esterno (es. programmatore orario)
N1 Regolatore temperatura ambiente RLA162
N2 Regolatore temperatura da canale RLM162
Y1 Servocomando valvola di riscaldamento
Y2 Servocomando valvola di raffreddamento
Schemat połączeń
Esquemas de conexionado
Tilslutningsdiagrammer
SP
B M
B9
B9 M G
Y1
G0
G Y R M U
G0
Y1
SN
Raumtemperaturregelung mit Minimalbegrenzung der Zuluft-
temperatur
Room temperature control with minimum limitation of the supply
air temperature
Régulation de température ambiante avec limitation mini-
male de la température de soufflage
Rumstemperaturreglering med tillufttemperaturbegränsning
Ruimtetemperatuurregeling met minimum begrenzing van de
inblaasluchttemperatuur
Controllo temperatura ambiente con limite di minima tempe-
ratura aria di mandata
Regulacja temperatury w pomieszczeniu z ograniczeniem mi-
nimalnej temperatury nawiewu
Control de la temperatura ambiente con limitación mínima
de la temperatura del aire de impulsión
Rumtemperaturregulering med minimumbegrænsning af
indblæsningstemperatur
B9
K1
N1
N2
Y1
Y2
B9
K1
N1
N2
Y1
Y2
B9
K1
N1
N2
Y1
Y2
CE1G3331xx
Y1 G0
D1 GND
Z9
Y2
N1
G Y R M U
G0
Y2
pl Polski
Czujnik temperatury zewnętrznej QAC22
Przełącznik zewnętrzny (np. zegarowy)
Pomieszczeniowy regulator temperatury RLA162
Kanałowy regulator temperatury RLM162
Siłownik zaworu ogrzewania
Siłownik zaworu chłodzenia
es Español
Sonda exterior QAC22
Contacto externo (ej.:reloj programador)
Controlador de temp. ambiente RLA162
Controlador temp. aire en conducto RLM162
Actuador válvula de calor
Actuador válvula de frío
da Dansk
Udeføler QAC22
Ekstern kontakt (fx kontaktur)
Rumtemperaturregulator RLA162
Indblæsningstemp.regulator RLM162
Varmeventilmotor
Køleventilmotor
18.04.2002
G
N2
4/4
