Anwendung
CE1N2267de
23.04.2002

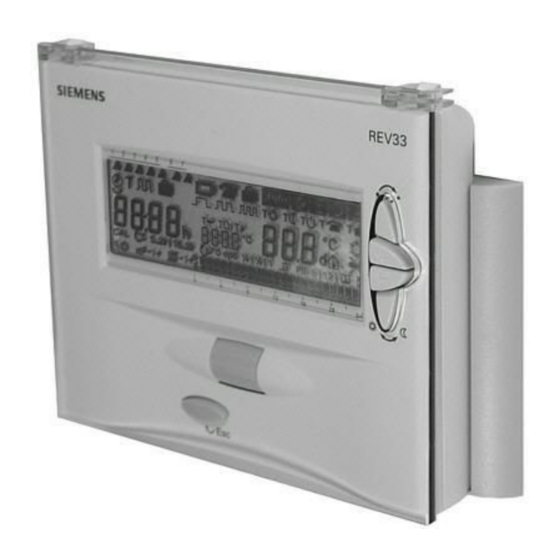

Dreipunkt-
Raumtemperaturregler
5 Betriebsarten, Menüeinstellungen über Rollwahlschalter
• Netzunabhängiger Raumtemperaturregler
• Einfache, selbsterklärende Menüwahl mit Rollwahlschalter
• Dreipunktregler mit PI-Verhalten und Einschaltoptimierung
• Möglichkeit von Volumenadaption und Regelverstärkung
• Auswahl zwischen den Betriebsarten:
Auto mit max. 3 Heizphasen, dauernd Komfortbetrieb, dauernd Sparbetrieb,
Frostschutz und einer Tagesbetriebsart mit einer Heizphase
• Im Autobetrieb kann für jede Heizphase ein Temperatur-Sollwert eingegeben
werden
Zur Regelung der Raumtemperatur in:
• Wohnungen, Einfamilien- und Ferienhäusern
• Büros, Einzel-, Praxis- und Gewerberäumen
Zum Ansteuern von elektromotorischen Stellantrieben für Dreipunktsteuerung mit einer
Laufzeit von 120...150 Sekunden, passend auf Hub- und Drehantriebe
Siemens Building Technologies
HVAC Products
2
267
REV33
Werbung
Verwandte Anleitungen für Siemens REV33
Inhaltszusammenfassung für Siemens REV33
- Seite 1 Zur Regelung der Raumtemperatur in: • Wohnungen, Einfamilien- und Ferienhäusern • Büros, Einzel-, Praxis- und Gewerberäumen Zum Ansteuern von elektromotorischen Stellantrieben für Dreipunktsteuerung mit einer Laufzeit von 120...150 Sekunden, passend auf Hub- und Drehantriebe Siemens Building Technologies CE1N2267de HVAC Products 23.04.2002...
- Seite 2 Betriebszustand wählen Wärmer-Taste Kälter-Taste Überbrückungstaste Rollwahlschalter, für Menü, Untermenü und Einstellungen Bestätigen durch Drücken der Taste Verlassen der aktuellen Menüebene und Rückkehr zur vorher aktiven Menüebene (aktuell angezeigte Einstellungen werden akzeptiert) 2/12 Siemens Building Technologies Raumtemperaturregler REV33 CE1N2267de HVAC Products 23.04.2002...
- Seite 3 Untermenü Einstellungen Zeit und Tag Aktuelle Zeit Aktueller Wochentag Standard-Werkseinstellungen Temperatur Hauptmenü Untermenü Sollwert Komfortbetrieb 19 °C Sollwert Sparbetrieb 16 °C Sollwert Frostschutz 5 °C Sollwert Sparbetrieb Fernbedienung 10 °C 3/12 Siemens Building Technologies Raumtemperaturregler REV33 CE1N2267de HVAC Products 23.04.2002...
- Seite 4 Als Komforttemperatur verwendet er den aktuell gespeicherten Standard- Sollwert für die Dauerbetriebsart. Die selbst gebildete Tagesbetriebsart bleibt aktiv, bis zur Wahl einer anderen Betriebsart. Die selbst gebildete Tagesbetriebsart bleibt aktiv, bis zur Wahl einer anderen Betriebsart. 4/12 Siemens Building Technologies Raumtemperaturregler REV33 CE1N2267de HVAC Products 23.04.2002...
- Seite 5 Fernbedienung Mittels eines geeigneten Fernbedienungsgeräts kann der Regler auf eine unabhängig einstellbare Sparbetriebstemperatur umgeschaltet werden. Die Umschaltung erfolgt durch Schliessen eines potentialfreien Kontaktes an den Klemmen T1 und T2. 5/12 Siemens Building Technologies Raumtemperaturregler REV33 CE1N2267de HVAC Products 23.04.2002...
- Seite 6 Heizleistung Fachmannebene Einstieg Durch das Halten der Wärmer- und Kälter-Taste und gleichzeitiges Drehen des Roll- wahlschalters, erst vom Display weg und dann in Richtung Display, wird die Fach- mannebene freigegeben. 6/12 Siemens Building Technologies Raumtemperaturregler REV33 CE1N2267de HVAC Products 23.04.2002...
- Seite 7 Vorverlegungszeit des Einschaltpunktes (h) Startpunkt Einschaltoptimierung Regelung REV33 ist ein Dreipunktregler mit PI-Verhalten. Die Raumtemperatur wird durch das Ansteuern eines elektromotorischen Stellantriebes stetig geregelt. Die Regelung bildet die Stellsignale entsprechend der Abweichung zwischen dem ein- stellbaren Sollwert und dem vom eingebauten Temperaturfühler erfassten Istwert.
- Seite 8 . Funktionen laufen normal weiter. Eine Gangreserve speichert beim Bat- teriewechsel die aktuellen Daten während maximal einer Minute. Gerät Der Raumtemperaturregler REV33 besteht aus einem Kunstoffgehäuse mit übersichtli- cher Anzeige und gut zugänglichen Bedienungselementen. Der Regler wird mit einer Aufwärtsbewegung aus dem Gerätesockel herausgezogen. Dadurch ist es möglich, auf der Rückseite des Gerätes, die beiden 1,5 V Alkaline-Batterien des Typs AA auszutau-...
- Seite 9 • Sind im Referenzraum thermostatische Heizkörperventile installiert, müssen diese vollständig geöffnet werden • Sollte die angezeigte Temperatur nicht mit der effektiven Raumtemperatur überein- stimmen, sollte der Temperaturfühler neu kalibriert (abgeglichen) werden (siehe Ab- schnitt “Fühlerkalibrierung”) 9/12 Siemens Building Technologies Raumtemperaturregler REV33 CE1N2267de HVAC Products 23.04.2002...
- Seite 10 -25...70 °C Feuchte < 93 % r.F. Mechanische Bedingungen 2M2 nach IEC 60 721-3 Gewicht Inkl. Verpackung 0,34 kg Gehäuse signalweiss RAL9003 Farbe Sockel grau RAL7038 Grösse Gehäuse 140x104,5x30 mm 10/12 Siemens Building Technologies Raumtemperaturregler REV33 CE1N2267de HVAC Products 23.04.2002...
-
Seite 11: Anwendungsbeispiele
Anschlussschaltpläne Hilfsschalter Phase, AC 24 …250 V Arbeitskontakt, AC 24…250 V / 6 (2,5) A Arbeitskontakt, AC 24…250 V / 6 (2,5) A Umwälzpumpe Nullleiter Raumtemperaturregler REV33 Fernbedienungsgerät (potentialfrei) Signal Fernbedienung Signal Fernbedienung Stellsignal auf Stellsignal zu Stellgerät Anwendungsbeispiele F1 F2... - Seite 12 Brenner Temperaturwächter Sicherheitstemperatur-Begrenzer Umwälzpumpe Raumtemperaturregler REV33 Dreiwegventil mit Stellantrieb Zonenventil Massbild 11.75 83.50 12/12 ã2001 Siemens Building Technologies AG Änderungen vorbehalten Siemens Building Technologies Raumtemperaturregler REV33 CE1N2267de HVAC Products 23.04.2002...
