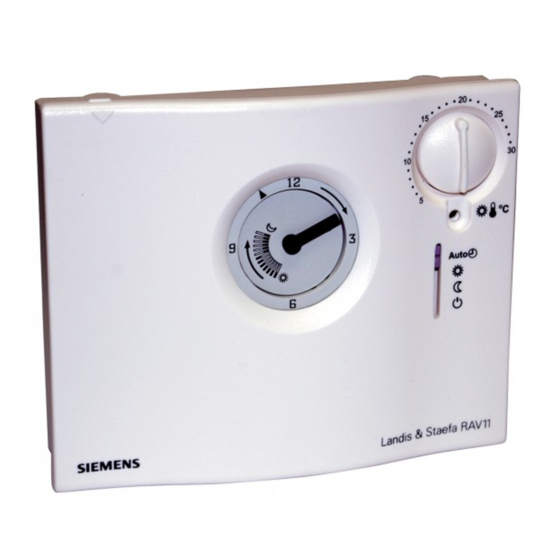

Siemens Landis & Staefa RAV11 Serie Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Thermostate
  5. Landis & Staefa RAV11 Serie
  6. Installationsanleitung
Siemens Landis & Staefa RAV11 Serie Installationsanleitung

Siemens Landis & Staefa RAV11 Serie Installationsanleitung

Vorschau ausblenden
1
2
3
4
5
6
7
8

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Installationsanleitung
Instructions d'installation
Instrucciones de montaje
A
B
C
Switches & Reset
CE1G2224X
Temp.
Offset
DIP-Switch
Reset
Installation instructions
Istruzioni di montaggio
Installatie-aanwijzing
E
F
Self learning
PID 12
PID 6
2-Pt
2015-03-20
G2224X
RAV11...
DIP-Switch
1
2
1/8

Werbung

loading

Verwandte Anleitungen für Siemens Landis & Staefa RAV11 Serie

Inhaltszusammenfassung für Siemens Landis & Staefa RAV11 Serie

  • Seite 1 G2224X RAV11… Installationsanleitung Installation instructions Instructions d’installation Istruzioni di montaggio Instrucciones de montaje Installatie-aanwijzing Switches & Reset DIP-Switch Temp. Offset Self learning PID 12 DIP-Switch PID 6 Reset 2-Pt CE1G2224X 2015-03-20...
  • Seite 2 Inbetriebsetzung 2-Pt Schwierige Regelstrecke: Isolierstreifen entfernen Reiner Zweipunktregler mit 0,5 °C Sobald der schwarze Isolierstreifen am Batteriekontakt Schaltdifferenz (±0,25 °C). entfernt wird, ist das Gerät in Betrieb. 5.2 DIP-Switch Reset Gerät vom Sockel demontieren Nach Verändern einer DIP-Switch-Position, muss durch Zuerst den Deckel öffnen und die Uhr demontieren gemäss Drücken der Reset-Taste ein DIP-Switch-Reset Bild A.
  • Seite 3 Commissioning 5.2 DIP switch reset 1. Remove battery transit tab If one or several DIP switch positions are changed, a reset As soon as the battery transit tab is removed, the unit must be made! Otherwise the previous settings are still starts to operate.

  • Seite 4: Mise En Service

    Mise en service 5.2 Réinitialisation des commutateurs DIP 1. Retirer la bande isolante A chaque fois que la position de ces commutateurs est Dès que la bande isolante noire située sur le contact pile modifiée, il faut obligatoirement procéder à une est enlevée, le RAV11…...

  • Seite 5: Messa In Servizio

    Messa in servizio 5.2 Reset 1. Protezione delle pile Dopo una modifica della posizione dei commutatori (Dip- Eliminando la banda isolante nera dalle pile il regolatore è Switch) è necessario eseguire il Reset affinchè il RAV11 in funzione secondo il programma di base. acquisisca i nuovi dati! 2.

  • Seite 6: Inbedrijfstelling

    Inbedrijfstelling 2-Pt Moeilijk regeltraject: 1. Isolatiestrook verwijderen Zuivere tweepuntsregelaar met Zodra de zwarte isolatiestrook van het batterijcontact is schakeldifferentie van 0,5 °C (±0,25 °C) verwijderd, is de regelaar in bedrijf. voor bijv. luchtverwarming. 2. Apparaat demonteren van de voet 5.2 DIP-Switch Reset Deksel openen en klok plaatsen volgens afbeelding A.

  • Seite 7: Puesta En Marcha

    Puesta en marcha 5.2 Activación de los interruptores DIP 1. Banda de aislamiento de las pilas Si se cambia la posición de alguno de los dos interruptores Para aislar las pilas, hasta el momento de la puesta en DIP, ¡hay que presionar el pulsador “Reset”, situado servicio del controlador, éstas llevan una banda aislante, al debajo de ellos ! ¡Si no, seguirán activas las anteriores!.
  • Seite 8 Pompe de circulation Bomba de circulación Neutre Neutro Régulateur RAV11… Controlador RAV11… Appareil d'asservissement Unidad controlada (quemador, etc.) Massbilder Dimensions Encombrements Ingombri Maatschetsen Dimensiones 83,5 © 1999 - 2015 Siemens Building Technologies / Landis & Staefa Division Subject to change CE1G2224X 2015-03-20...
