CE1N3562de
30.10.2011

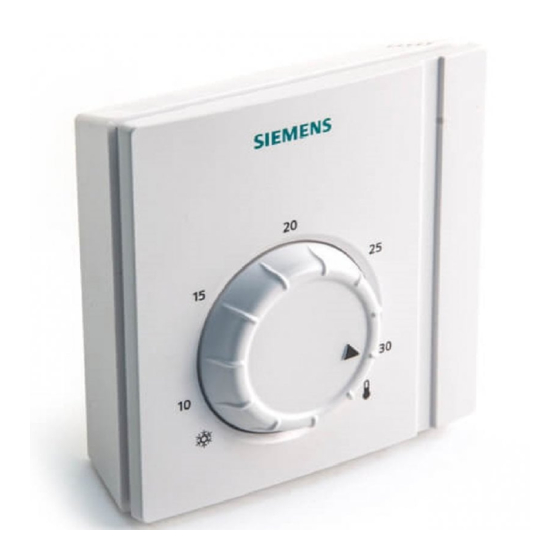

Raumthermostat
Einstellbar für Systeme mit nur Heiz- oder nur Kühlbetrieb
2-Punkt-Regelverhalten
•
Schaltspannung AC 24.... 250 V
•
Der Raumthermostat RAA21.. wird in Systemen mit nur Heiz- oder nur Kühlbetrieb zur
Regelung der eingestellten Raumtemperatur eingesetzt.
Typische Anwendungsgebiete:
• Wohngebäude
• Leichte Industriegebäude
In Verbindung mit
thermischen Ventilen oder Zonenventilen
−
Gas- oder Oelbrennern
−
Ventilatoren
−
Pumpen
−
Der Raumthermostat RAA21.. hat separate Ausgänge für Heizen und
Kühlen. Sinkt die Raumtemperatur unter den eingestellten Sollwert, schliesst der
Thermostat seinen Heizkontakt. Steigt die Raumtemperatur über den eingestellten
Sollwert, schliesst er seinen Kühlkontakt.
3
RAA21..
Building Technologies
562
Werbung
Verwandte Anleitungen für Siemens RAA21 series
Inhaltszusammenfassung für Siemens RAA21 series
- Seite 1 Raumthermostat RAA21.. Einstellbar für Systeme mit nur Heiz- oder nur Kühlbetrieb 2-Punkt-Regelverhalten • Schaltspannung AC 24..250 V • Anwendung Der Raumthermostat RAA21.. wird in Systemen mit nur Heiz- oder nur Kühlbetrieb zur Regelung der eingestellten Raumtemperatur eingesetzt. Typische Anwendungsgebiete: •...
- Seite 2 Hauptmerkmale des Raumthermostaten RAA21… • 2-Punkt-Regelung • Gasausdehnungsmembrane Ausführung Mit dem Drehknopf am Thermostat wird der gewünschte Raumtemperatur-Sollwert eingestellt. Der Sollwert-Einstellbereich kann mittels Begrenzungsreitern unter dem Gehäuse- deckel nach individuellen Bedürfnissen festgelegt werden. Siemens Raumthermostat RAA21... CE1N3562de Building Technologies 30.10.2011...
- Seite 3 Sind thermostatische Heizkörperventile im Referenzraum vorhanden, müssen diese auf maximalen Durchfluss gestellt werden. Instandhaltung Der Raumthermostat ist wartungsfrei. Ausführung Die Gasfüllung des Membranelements ist umweltverträglich. Das Gehäuse ist aus Kunststoff. Bestellung Typ (ASN) Artikelnummer (SSN) Bezeichnung RAA21 S55770-T220 Raumthermostat RAA21 Siemens Raumthermostat RAA21... CE1N3562de Building Technologies 30.10.2011...
- Seite 4 Richtlinie 2002/96/EG (WEEE) und darf nicht als Haushaltmüll entsorgt werden. Die entsprechenden nationalen, gesetzlichen Vorschriften sind zu beachten und das Gerät ist über die dazu vorgesehenen Kanäle zu entsorgen. Die örtliche und aktuell gültige Gesetzgebung ist zu beachten.“ Siemens Raumthermostat RAA21... CE1N3562de Building Technologies...
- Seite 5 Angeschlossene Lasten von mehr als 3 Ampere können dazu führen, dass das Regel- verhalten und Temperaturgenauigkeit negativ beeinflusst werden. (Selbstheizeffekt). Kühlbetrieb: Angeschlossene Lasten von mehr als 1 Ampere können dazu führen, dass das Regel- verhalten und Temperaturgenauigkeit negativ beienflusst werden (Selbstheizeffekt). Siemens Raumthermostat RAA21... CE1N3562de Building Technologies 30.10.2011...
- Seite 6 2011 Siemens Schweiz AG Änderungen vorbehalten Siemens Raumthermostat RAA21... CE1N3562de Building Technologies 30.10.2011...
