Raumthermostaten
Für Zweirohr-Ventilatorkonvektoren
Raumthermostat für Heizen oder Kühlen
Changeover-Funktion (mit externem, automatischen Aquastat)
Zweipunkt-Regelverhalten
Manuelle 3 Stufen-Ventilatorschaltung
Schaltspannung AC 250 V
Kontrollausgang EIN / AUS
Der Raumthermostat RAB21... wird zur Regelung der Raumtemperatur eingesetzt.
Typische Anwendungsgebiete:
Geschäftsgebäude
Wohngebäude
Leichte Industriegebäude
In Verbindung mit
Thermischen- und Zonenventilen
Ventilatoren
Aquastaten
RAB21
3
RAB21.1
RAB21...
Building Technologies
016
Werbung
Verwandte Anleitungen für Siemens RAB21
Inhaltszusammenfassung für Siemens RAB21

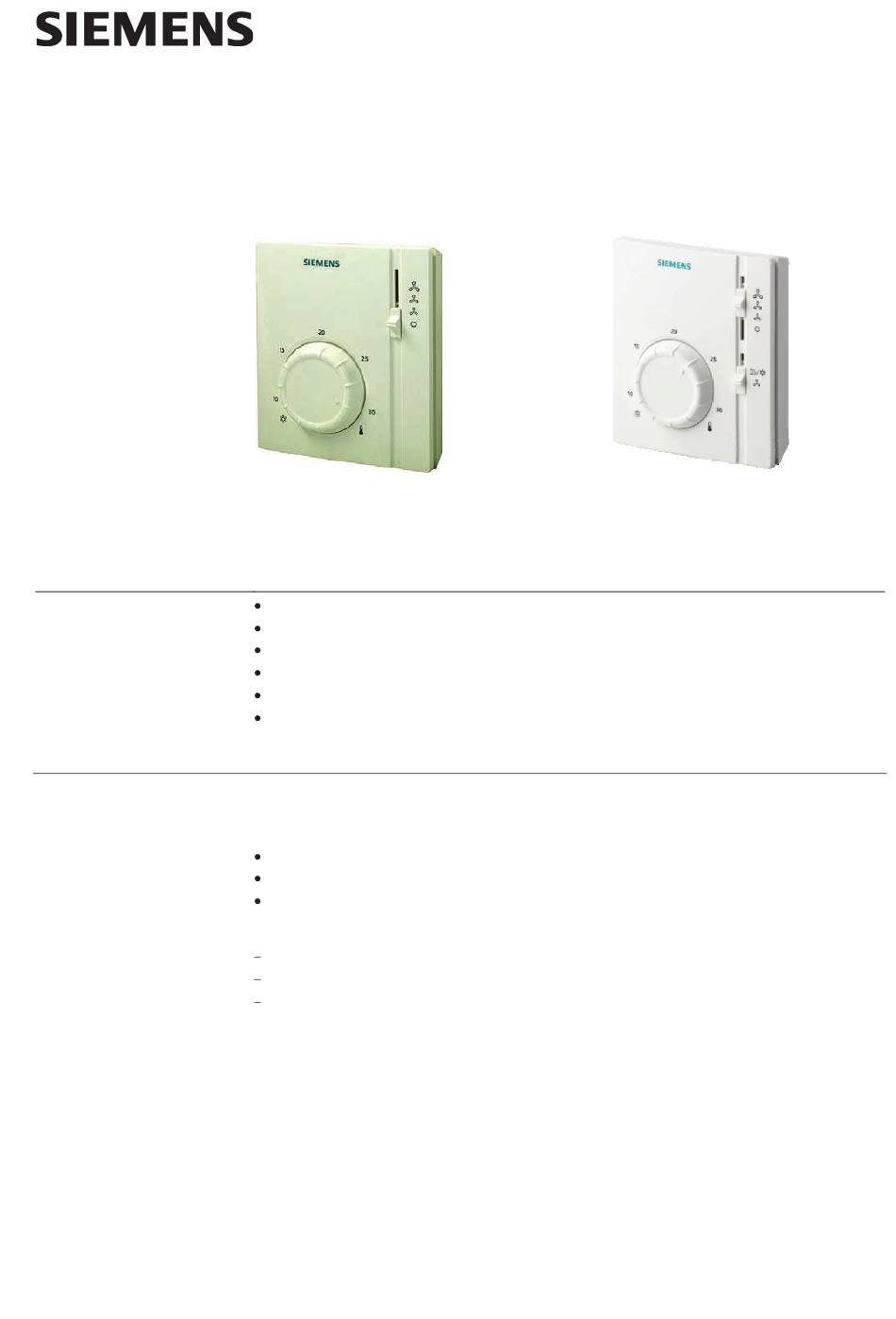

- Seite 1 Raumthermostat für Heizen oder Kühlen Changeover-Funktion (mit externem, automatischen Aquastat) Zweipunkt-Regelverhalten Manuelle 3 Stufen-Ventilatorschaltung Schaltspannung AC 250 V Kontrollausgang EIN / AUS Anwendung Der Raumthermostat RAB21... wird zur Regelung der Raumtemperatur eingesetzt. Typische Anwendungsgebiete: Geschäftsgebäude Wohngebäude Leichte Industriegebäude In Verbindung mit Thermischen- und Zonenventilen...
- Seite 2 Ventilator Nach dem Einstellen der Ventilatorfunktion mit dem Schiebeschalter auf der Vorder- seite (nur RAB21.1), sind die Heizungs- und Kühlkontakte immer offen und der Ventila- tor arbeitet in der eingestellten Stufe. Changeover Heizen oder Kühlen können extern eingestellt werden (Aquastat).
- Seite 3 Technik Der RAB21... Ventilatorkonvektor-Raumthermostat basierend auf Zweipunktregelung Gasausdehnungsmembrane Ausführung Mit dem Drehknopf auf dem Thermostat wird der gewünschte Raumtemperatursollwert eingestellt. Der Sollwert-Einstellungsbereich kann mittels Steckreiter am Drehknopf mechanisch begrenzt werden (unter dem Gehäusedeckel). Hinweise Montage, Installation Der Montageort ist so zu wählen, dass der Fühler die Lufttemperatur im Raum mög- und Inbetriebnahme lichst unverfälscht messen kann, d.h.
- Seite 4 Richtlinie 2002/96/EG (WEEE) und darf nicht als Haushaltmüll entsorgt werden. Die entsprechenden nationalen, gesetzlichen Vorschriften sind zu beachten und das Gerät ist über die dazu vorgesehenen Kanäle zu entsorgen. Die örtliche und aktuell gültige Gesetzgebung ist zu beachten.“ Siemens Raumthermostaten RAB21... CE1N3016de Building Technologies 30.10.2011...
- Seite 5 Stellantrieb für “Heizen“, AC 250 V Stellantrieb für “Heizen“, AC 250 V Steuerausgang Ventil- Steuerausgang Ventil- Stellantrieb für “Kühle“, AC 250 V Stellantrieb für “Kühlen“ AC 250 V Aquastat z:b. Z182 /RYT182 etc. imensions Raumthermostat Bodenplatte Siemens Raumthermostaten RAB21... CE1N3016de Building Technologies 30.10.2011...
- Seite 6 Angeschlossene Lasten von mehr als 3 Ampere können dazu führen, dass das Regel- verhalten und Temperaturgenauigkeit negativ beeinflusst werden. (Selbstheizeffekt). Kühlbetrieb: Angeschlossene Lasten von mehr als 1 Ampere können dazu führen, dass das Regel- verhalten und Temperaturgenauigkeit negativ beienflusst werden (Selbstheizeffekt). 2011 Siemens Schweiz AG Änderungen vorbehalten Siemens Raumthermostaten RAB21... CE1N3016de Building Technologies 30.10.2011...
