Liquiline System CA80AL
Endress+Hauser

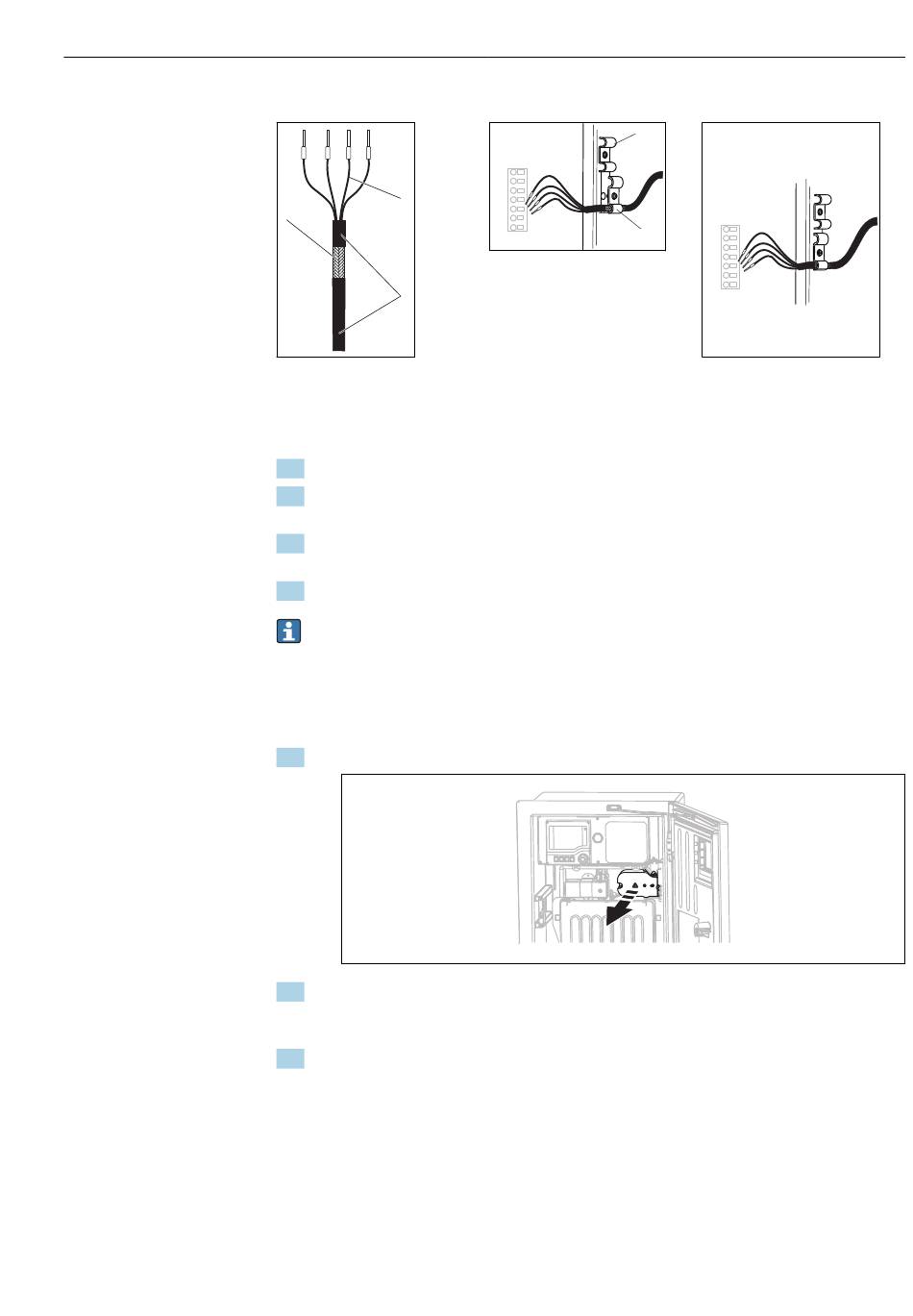

Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel)
2
1
3
 23 Konfektioniertes Kabel
1 Außenschirm (frei gelegt)
2 Kabeladern mit Endhülsen
3 Kabelmantel (Isolierung)
1. Ziehen Sie den Netzstecker.
2. Gehen Sie wie im Kapitel "Kabelverlegung" beschrieben vor, um die Trägerplatte nach
vorne zu klappen.
3. Lösen Sie eine geeignete Schlauchverschraubung an der rechten Unterseite des Ana-
lysators und entfernen Sie den Blindstopfen aus der Durchführung.
4. Führen Sie den Spiralschlauch durch die Schlauchdurchführung.
Bei den Bestellausprägungen G' - und NPT-Kabelverschraubungen sind die bereits
montierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G'- oder
NPT-Kabelverschraubungen auszutauschen.
Die Schlauchdurchführungen M32 sind davon nicht betroffen.
Bei der Installation müssen die Vorgaben für Schutzerdung eingehalten werden.
5. Entfernen Sie die Schutzabdeckung in der rechten oberen Ecke.

6. Verlegen Sie das Kabel im Gehäuse so, dass der freigelegte Kabelschirm in eine der
Kabelschellen passt und die Kabeladern sich leicht bis zu den Steckklemmen verlegen
lassen.
7. Schrauben Sie die Kabelschelle auf und klemmen Sie das Kabel ein. Anschließend zie-
hen Sie die Schraube der Kabelschelle wieder fest.
5
SP1
N
L
PE
86
85
97
98
4
 24 Kabel einlegen
4 Schirmschelle für Memosens-
und Spannungsversorgung
5 Kabelschelle für Schlauchhei-
zung
Elektrischer Anschluss
SP1
N
L
PE
86
85
97
98
 25 Schraube festziehen (2 Nm)
A0028925
27
