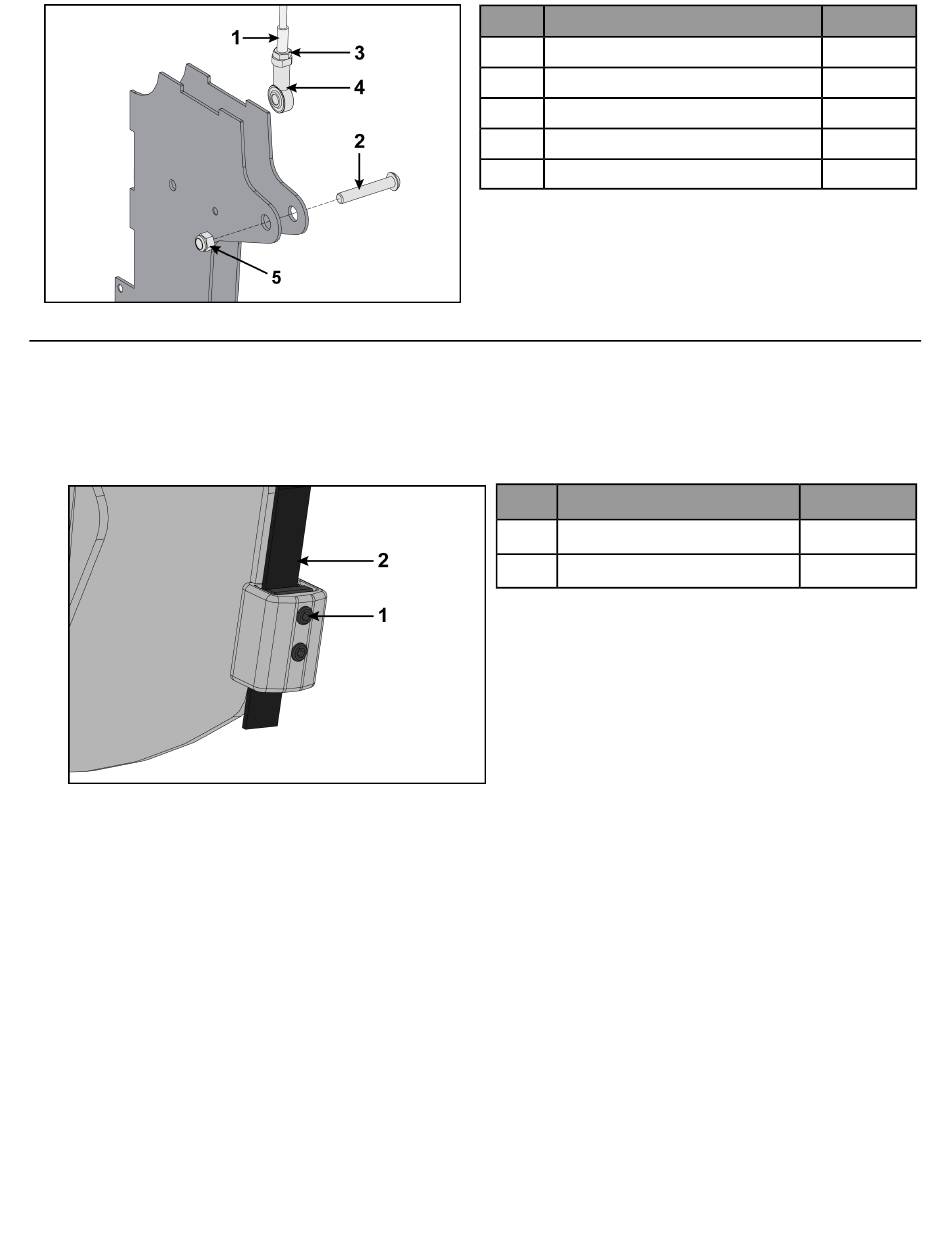

Einstellung der Riemen

Benötigte Werkzeuge
• 7/32-Zoll-Schraubenschlüssel
• Drehmomentschlüssel
1. Entfernen Sie die Stellschrauben mit einem 7/32"-Inbusschlüssel.
2. Spannen Sie den Riemen fest.
3. Sichern Sie den Riemen mit den Stellschrauben.
4. Ziehen Sie die Schrauben mit einem Drehmoment von 34 bis 40 Nm (300 bis 350 Ib-in) an.
5. Überprüfen Sie, ob der Riemen gleichmäßig läuft und gerade von der Halterung der oberen Riemenscheibe
zur Bandriemenklammer des oberen Gewichts verlegt ist.
1
2 Innensechskantschraube
3
4 Lager am Seilzug-Stangenende
5 Nylon-Kontermutter
1
2
Seite 25 von 28
Beschreibung
Seilende
Gegenmutter
Beschreibung
Stellschraube
Bandriemen
Menge
1
1
1
1
1
Menge
2
1
