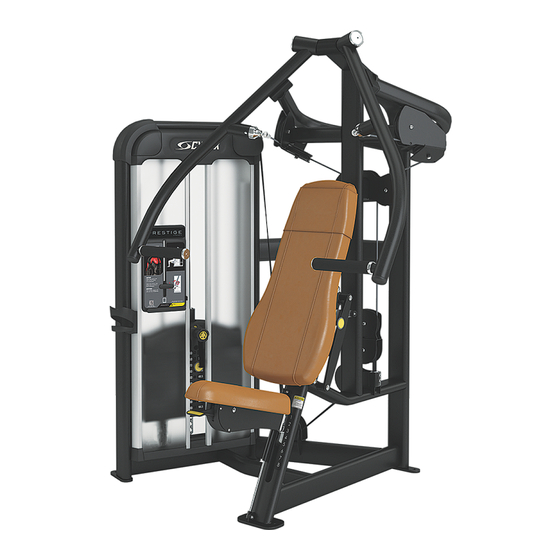

CYBEX Prestige Bedienungsanleitung
Brustpresse
Vorschau ausblenden
Andere Handbücher für Prestige:
- Bedienungsanleitung (28 Seiten) ,
- Bedienungsanleitung (26 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für CYBEX Prestige
Inhaltszusammenfassung für CYBEX Prestige
- Seite 1 ® Brustpresse Prestige Bedienungsanleitung Teilnummer 21000-999-1 AB...
-
Seite 3: Inhaltsverzeichnis
Cybex International, Inc. HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gibt keine Zusicherungen oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument jederzeit zu überarbeiten oder Änderungen am hierin beschriebenen Produkt ohne vorherige Ankündigung und ohne Verpflichtung hierzu, ohne irgendeine Person hiervon in Kenntnis zu setzen, vorzunehmen. -
Seite 4: Sicherheitsrichtlinien Und -Verfahren
Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung. -
Seite 5: Sicherheitshinweise Für Den Benutzer
• Befestigen Sie KEINE Gewichte an ausgewählten Geräten in einer erhöhten Position. Nutzen Sie die Geräte nicht, wenn Sie sie in dieser Position vorfinden. • Erhöhen Sie NICHT den Gewichtswiderstand des Geräts auf andere Art und Weise, als es von Cybex bereitgestellt wird. -
Seite 6: Platzierung Von Beschriftungen
Platzierung von Beschriftungen Die folgende Abbildung zeigt, wo die Aufkleber am Gerät angebracht sind. Seite 6 von 26... -
Seite 7: Beschreibung
Beschreibung Menge DE000023-X DE000019-X 8500-025-X Seite 7 von 26... -
Seite 8: Aufbau
62” L × 50” B × 71” H 259 kg 130 cm L × 147 cm B × 180 cm H 157 cm L × 127 cm B × 180 cm H Gesamtgewicht und -größe: 21000 Prestige Brustpresse Schwerer Stack Gewicht Maschinenmaße im Ruhezustand Maschinenmaße bei Verwendung 629 Pfund 51”... -
Seite 9: Umgebung
Umgebung Feuchtigkeit und statische Elektrizität Dieses Gerät eignet sich für den Betrieb in einer Umgebung mit einer relativen Luftfeuchtigkeit zwischen 30% und 75%. Das Gerät kann bei einer relativen Luftfeuchtigkeit zwischen 10% bis 90% versandt und gelagert werden. Klimatische trockene Luft kann zu statischer Elektrizität führen. Während dem Training kann es vorkommen, dass Benutzer einen elektrischen Schlag verspüren, der durch die statische Elektrizität des Körpers und der Entladungsstrecke des Geräts ausgelöst wird. -
Seite 10: Benötigte Werkzeuge
Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung. - Seite 11 Stellen Sie die einwandfreie Funktion sicher Wenn das Gerät bewegt werden KANN, ohne den Gewichtsstapel hinzuzufügen oder zu entfernen. Für diesen Vorgang sind zwei Personen erforderlich 1. Entfernen Sie die vier konischen Versandhalterungen mit einem 3/4-Zoll-Steck- oder Schraubschlüssel. Die Bolzen mit einem Hammer von der konischen Versandhalterung entfernen. Recyceln Sie den Zapfen. Entfernen des Bandriemens 1.
-
Seite 12: Entfernen Der Gewichtsscheiben
5. Die Stellschrauben, die den Bandriemen an der Bandriemenklammer befestigen, mithilfe eines 7/32-Zoll-Inbusschlüssels entfernen. Beschreibung Menge Bandriemenklammer Stellschraube Entfernen der Gewichtsscheiben 1. Den Einstellknopf für das Inkrementgewicht auf 0 Pfund (0 kg) drehen. 2. Die oberen Führungsstangenkappen entfernen. Die Führungsstangenkappe enthält eine Druckfeder, die weg fliegt, wenn sie zu schnell losgelassen wird. - Seite 13 Gewichtsscheiben anbringen 1. Die Führungsstangen nach außen biegen, sodass Sie vom Gerät entfernt sind. Bitte üben Sie KEINEN übermäßigen Druck auf die Führungsstangen aus, da dies die unteren Führungsstangenkappen beschädigen kann. 2. Wischen Sie die Führungsstangen über die gesamte Länge mit einem sauberen Tuch ab. 3.
- Seite 14 Gewichtsscheiben-Aufkleber anbringen (falls diese nicht bereits auf den Gewichtsscheiben angebracht sind) 1. Lösen Sie die Hälfte der Rückseite von den Gewichtsscheiben-Aufklebern. Stellen Sie dabei sicher, dass die Aufkleben auf dem Deckblatt verbleiben. Beschreibung Menge Rückseite Frontetikett Aufkleber für Gewichtsscheiben 2. Bringen Sie die Aufkleber an der dafür vorgesehenen Stelle auf den Gewichtsscheiben an. 3.
- Seite 15 4. Überprüfen Sie, ob Bandriemen und Einsatz ordnungsgemäß montiert sind. Bringen Sie den Einsatz nicht umgekehrt an Richtige Verlegung des Bandriemens Falsche Verlegung des Bandriemens Beschreibung Menge Bandriemen Einsatz Bandriemenklammer 5. Den Riemen straffen und mit den Stellschrauben an der Klammer befestigen. 6.
- Seite 16 Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung.
-
Seite 17: Übungen
Übungen Vorgesehene Verwendung Der vorgesehene kommerzielle Verwendungszweck dieses Geräts ist die Unterstützung von Übungen und die Verbesserung der allgemeinen körperlichen Fitness. Anweisungen Lesen Sie sorgfältig alle Anweisungen und Warnungen im Sicherheitskapitel dieses Handbuchs, bevor Sie dieses Gerät benutzen, und stellen Sie sicher, dass Sie diese verstehen. Nur in der dargestellten Weise verwenden. -
Seite 18: Wartung
Schutzhandschuhe und einen Augenschutz. Reinigungsprodukte nicht inhalieren oder schlucken. Schützen Sie die umgebenden Bereiche/Kleidung. Nur in gut belüfteten Bereichen verwenden. Befolgen Sie alle Warnungen des Produktherstellers. Cybex und seine Anbieter können nicht für Beschädigungen oder Verletzungen durch den Gebrauch oder den unsachgemäßen Gebrauch von Reinigungsprodukten haftbar gemacht werden. -
Seite 19: Reinigung Von Chromteilen
Wenn Dann Stellen Sie eine Lösung aus 10 % haushaltsüblicher Bleiche (Natriumhypochlorit) und 90 % Wasser her. Feuchten Sie ein weiches, weißes Tuch in der Lösung an. Reiben Sie vorsichtig den Bereich mit den Flecken. Entfernen Sie die Rückstände mit einem sauberen, weichen Tuch, das Sie in Wasser leicht anfeuchten. Schwierigere Flecken Lassen sich die Flecken so nicht entfernen, können Sie unverdünnte haushaltsübliche Bleiche verwenden. -
Seite 20: Wöchentliche Arbeiten
Wöchentliche Arbeiten Überprüfen aller Muttern und Schrauben Ziehen Sie bei Bedarf lose Muttern und Schrauben fest. Gefahren, die vom Gerät ausgehen. Um Tod oder schwere Verletzungen zu vermeiden, tauschen Sie verschlissene oder beschädigte Teile unverzüglich aus und nehmen Sie das Gerät außer Betrieb, bis die Reparatur abgeschlossen ist. Überprüfen von Seilzügen Überprüfen aller Seile auf Beschädigungen oder Verschleiß... -
Seite 21: Maßnahmen
Zustand des Riemens 3D-Ansicht 3D- oder Seitenansicht Welle im Riemen Ersetzen Sie den Riemen, wenn ein Bereich um mehr als 0,7938 mm (0,0313 Zoll) schmaler als der Rest des Riemens ist. Kante des Riemens (beide Seiten) untersuchen. Riemen ersetzen, wenn ein Teil schmaler als der Rest ist. -
Seite 22: Jährliche Arbeiten
Seilzugeinstellung Benötigte Werkzeuge 9/16-Zoll-Schraubenschlüssel (2) An Cybex-Kraftmaschinen werden vier verschiedene Arten von Seilzug-Spannvorrichtungen verwendet: Ausrichtung der Gegenmutter Bei dieser Art der Vorrichtung werden eine Gegenmutter und eine Spannmutter am Seilnockenende zur primären Verstellung genutzt. Das andere Ende des Seilzugs ist gewöhnlich mit einer Spannstift-Einstellvorrichtung versehen. - Seite 23 Beschreibung Menge Stellschraube Bandriemen 2. Spannen Sie den Riemen fest. 3. Sichern Sie den Riemen mit den Stellschrauben. 4. Ziehen Sie die Schrauben mit einem Drehmoment von 34 bis 40 Nm (300 bis 350 Ib-in) an. 5. Überprüfen Sie, ob der Riemen gleichmäßig läuft und gerade von der Halterung der oberen Riemenscheibe zur Bandriemenklammer des oberen Gewichts verlegt ist.
-
Seite 24: Kundendienst
Der Telefondienst ist von Montag bis Freitag von 8.30 bis 18.00 Uhr Östliche Standardzeit (EST) erreichbar. Cybex-Kunden in den USA können den Kundendienst unter +1 888 462 9239 gebührenfrei anrufen. Cybex-Kunden außerhalb der USA erreichen den Cybex-Kundendienst telefonisch unter +1 508 533 4300 oder per Fax unter +1 508 533 5183. E-Mail-Adresse internationaltechhelp@cybexintl.com... -
Seite 25: Beschädigte Teile
Geben Sie die Modell- und Seriennummer Ihres Cybex-Geräts an. Es liegt im Ermessen von Cybex, dass der Techniker möglicherweise eine Retournierung der mangelhaften Teile für Überprüfung, Reparatur oder Ersatz verlangt. Der Techniker ordnet Ihnen eine RMA-Nummer zu und wird Ihnen ein ARS-Etikett schicken. - Seite 26 Columbia Center III - 9525 West Bryn Mawr Ave, Rosemont, IL 60018 • 800-351-3737 • 847-288-3700 • FAX 800-216-8893 www.cybexintl.com...
