Jährliche Arbeiten
Ersetzen Sie alle Seilzüge und Riemen einmal im Jahr.

Seilzugeinstellung

Benötigte Werkzeuge
9/16-Zoll-Schraubenschlüssel (2)
An Cybex-Kraftmaschinen werden vier verschiedene Arten von Seilzug-Spannvorrichtungen verwendet:

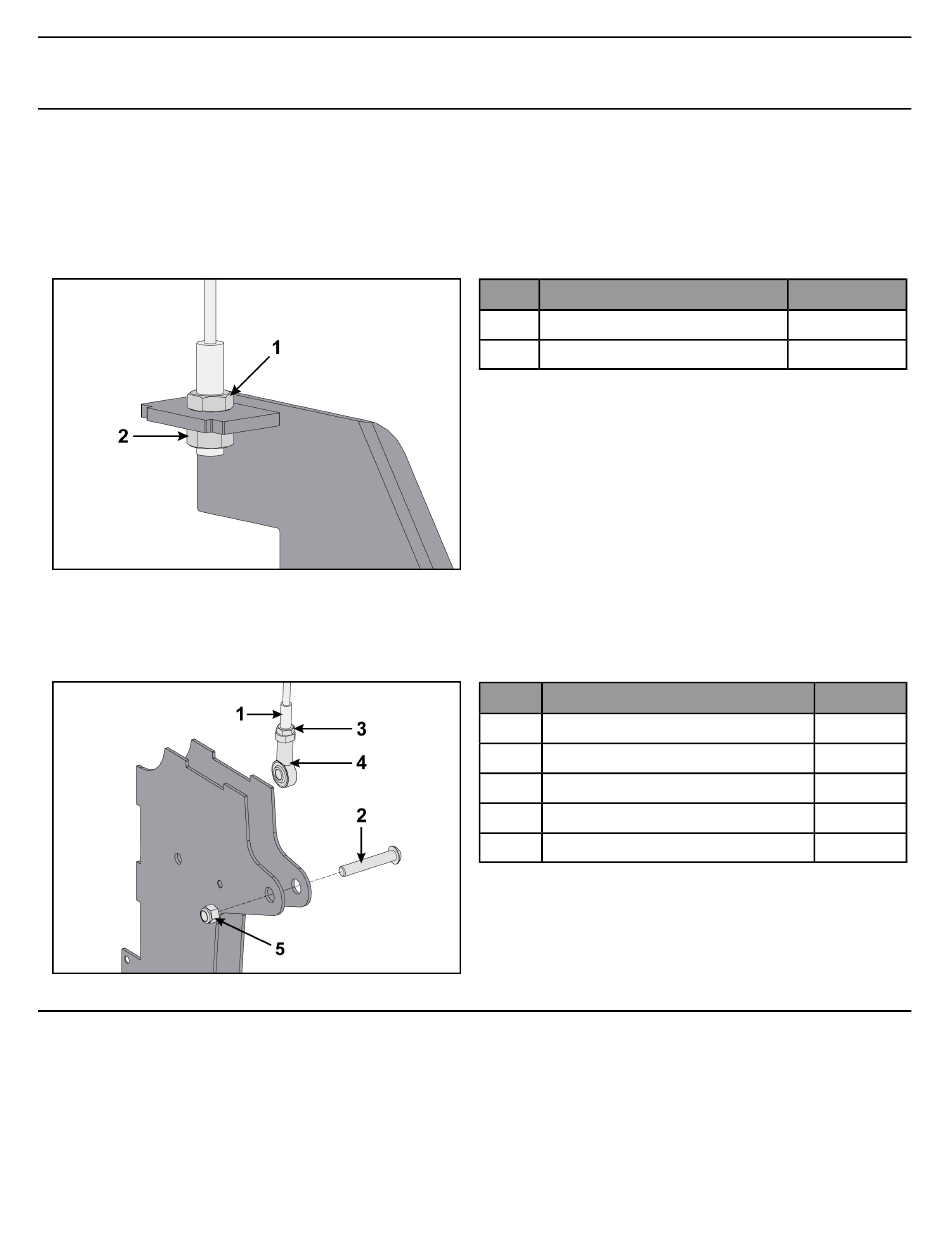

Ausrichtung der Gegenmutter
Bei dieser Art der Vorrichtung werden eine Gegenmutter und eine Spannmutter am Seilnockenende zur primären
Verstellung genutzt. Das andere Ende des Seilzugs ist gewöhnlich mit einer Spannstift-Einstellvorrichtung versehen.
Einstellvorrichtung am Stangenende
Bei dieser Art von Spannvorrichtung verbindet eine Innensechskantschraube ein Lager am Seilzug-Stangenende
mit dem Gerät. Die hauptsächliche Einstellung erfolgt durch Drehen des Lagers am Stangenende. Das andere
Ende des Seilzugs ist gewöhnlich mit einer Spannstift-Einstellvorrichtung versehen.

Einstellung der Riemen

Benötigte Werkzeuge
• 7/32-Zoll-Schraubenschlüssel
• Drehmomentschlüssel
1. Entfernen Sie die Stellschrauben mit einem 7/32"-Inbusschlüssel.
1
2
1
2 Innensechskantschraube
3
4 Lager am Seilzug-Stangenende
5 Nylon-Kontermutter
Seite 23 von 27
Beschreibung
Gegenmutter
Spannmutter
Beschreibung
Seilende
Gegenmutter
Menge
1
1
Menge
1
1
1
1
1
