Inhaltszusammenfassung für CYBEX 21400-999-1 AB

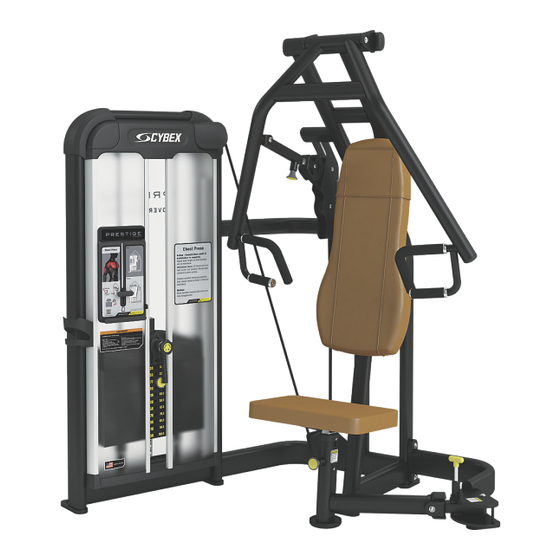

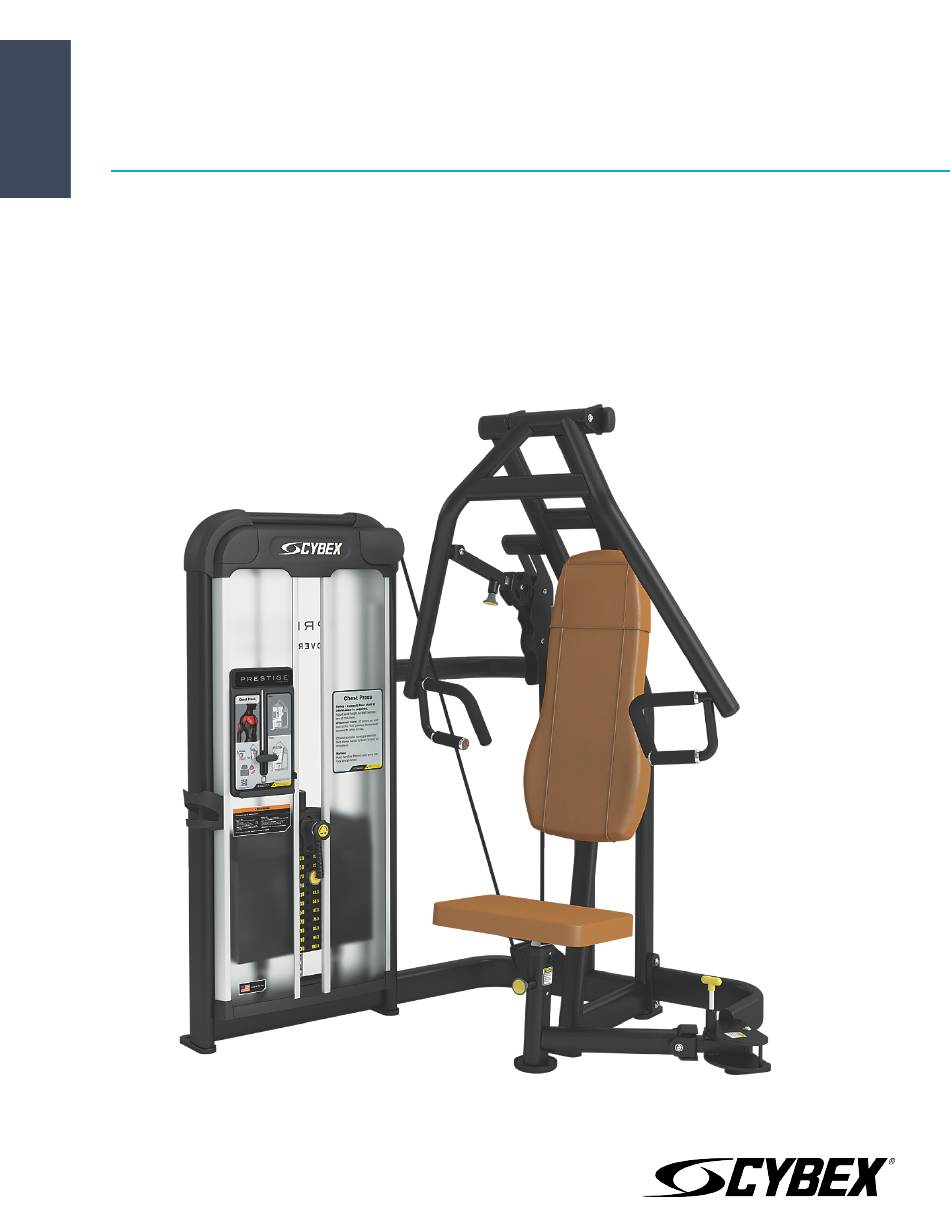

- Seite 1 ® Brustpresse Prestige Total Access Bedienungsanleitung Teilnummer 21400-999-1 AB...
- Seite 3 Cybex International, Inc. HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gibt keine Zusicherungen oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument jederzeit zu überarbeiten oder Änderungen am hierin beschriebenen Produkt ohne vorherige Ankündigung und ohne Verpflichtung hierzu, ohne irgendeine Person hiervon in Kenntnis zu setzen, vorzunehmen.
- Seite 4 Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung.
- Seite 5 • Befestigen Sie KEINE Gewichte an ausgewählten Geräten in einer erhöhten Position. Nutzen Sie die Geräte nicht, wenn Sie sie in dieser Position vorfinden. • Erhöhen Sie NICHT den Gewichtswiderstand des Geräts auf andere Art und Weise, als es von Cybex bereitgestellt wird.
- Seite 6 Platzierung von Beschriftungen Die folgende Abbildung zeigt, wo die Aufkleber am Gerät angebracht sind. Seite 6 von 28...
- Seite 7 Beschreibung Menge DE000023-X DE000019-X 8500-025-X 21400-325-X Seite 7 von 28...
- Seite 8 Aufbau Maßangaben für Geräte Gesamtgewicht und Größe: 21400 Prestige Total Access Brustpresse Standardgewichtsatz Gewicht Gerätemaße im Ruhezustand Maschinenmaße bei Verwendung 495 lbs L: 59” × B: 43” × H: 69” Gleich 225 kg L: 151 cm × B: 110 cm × H: 174 cm Gleich Gesamtgewicht und Größe: 21400 Prestige Total Access Brustpresse Schwerer Gewichtsatz Gewicht...
- Seite 9 Umgebung Feuchtigkeit und statische Elektrizität Dieses Gerät eignet sich für den Betrieb in einer Umgebung mit einer relativen Luftfeuchtigkeit zwischen 30% und 75%. Das Gerät kann bei einer relativen Luftfeuchtigkeit zwischen 10% bis 90% versandt und gelagert werden. Klimatische trockene Luft kann zu statischer Elektrizität führen. Während dem Training kann es vorkommen, dass Benutzer einen elektrischen Schlag verspüren, der durch die statische Elektrizität des Körpers und der Entladungsstrecke des Geräts ausgelöst wird.
- Seite 10 Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung.
- Seite 11 Entfernen des Bandriemens 1. Die Verlegung und den Anschluss der Bandriemen notieren, um die ordnungsgemäße Neuinstallation zu gewährleisten. 2. Die Schrauben, mit denen die obere, hintere Abdeckung am Rahmen befestigt ist, mit einem Kreuzschlitzschraubenzieher entfernen. Beschreibung Menge Schraube Abdeckung, Rückseite, oben 3.
- Seite 12 5. Die Stellschrauben, die den Bandriemen an der Bandriemenklammer befestigen, mithilfe eines 7/32-Zoll-Inbusschlüssels entfernen. Beschreibung Menge Bandriemenklammer Stellschraube Entfernen der Gewichtsscheiben 1. Den Einstellknopf für das Inkrementgewicht auf 0 Pfund (0 kg) drehen. 2. Die oberen Führungsstangenkappen entfernen. Die Führungsstangenkappe enthält eine Druckfeder, die weg fliegt, wenn sie zu schnell losgelassen wird.
- Seite 13 Gewichtsscheiben anbringen 1. Die Führungsstangen nach außen biegen, sodass Sie vom Gerät entfernt sind. Bitte üben Sie KEINEN übermäßigen Druck auf die Führungsstangen aus, da dies die unteren Führungsstangenkappen beschädigen kann. 2. Wischen Sie die Führungsstangen über die gesamte Länge mit einem sauberen Tuch ab. 3.
- Seite 14 Gewichtsscheiben-Aufkleber anbringen (falls diese nicht bereits auf den Gewichtsscheiben angebracht sind) 1. Lösen Sie die Hälfte der Rückseite von den Gewichtsscheiben-Aufklebern. Stellen Sie dabei sicher, dass die Aufkleben auf dem Deckblatt verbleiben. Beschreibung Menge Rückseite Frontetikett Aufkleber für Gewichtsscheiben 2. Bringen Sie die Aufkleber an der dafür vorgesehenen Stelle auf den Gewichtsscheiben an. 3.
- Seite 15 4. Überprüfen Sie, ob Bandriemen und Einsatz ordnungsgemäß montiert sind. Bringen Sie den Einsatz nicht umgekehrt an Richtige Verlegung des Bandriemens Falsche Verlegung des Bandriemens Beschreibung Menge Bandriemen Einsatz Bandriemenklammer 5. Den Riemen straffen und mit den Stellschrauben an der Klammer befestigen. 6.
- Seite 16 Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung.
- Seite 17 Übungen Vorgesehene Verwendung Der vorgesehene kommerzielle Verwendungszweck dieses Geräts ist die Unterstützung von Übungen und die Verbesserung der allgemeinen körperlichen Fitness. Anweisungen Lesen Sie sorgfältig alle Anweisungen und Warnungen im Sicherheitskapitel dieses Handbuchs, bevor Sie dieses Gerät benutzen, und stellen Sie sicher, dass Sie diese verstehen. Nur in der dargestellten Weise verwenden.
- Seite 18 Vorbereitung Bewegung Muskeln, die eingesetzt werden • Passen Sie die Sitzfläche und die Lehne so an, dass sich die Griffe in der Mitte des Oberkörpers befinden. Rollstuhlfahrer: Ziehen Sie den Verriegelungsbolzen nach oben und Großer Brustmuskel (Pectoralis arretieren Sie in der „aus“ Stellung. Drehen Sie Drücken Sie die Griffe nach vorne, bis die Arme major), vorderer Deltamuskel, den Sitz nach außen, um den Zugang zu...
- Seite 19 Vorbereitung Bewegung Muskeln, die eingesetzt werden Seite 19 von 28...
- Seite 20 Schutzhandschuhe und einen Augenschutz. Reinigungsprodukte nicht inhalieren oder schlucken. Schützen Sie die umgebenden Bereiche/Kleidung. Nur in gut belüfteten Bereichen verwenden. Befolgen Sie alle Warnungen des Produktherstellers. Cybex und seine Anbieter können nicht für Beschädigungen oder Verletzungen durch den Gebrauch oder den unsachgemäßen Gebrauch von Reinigungsprodukten haftbar gemacht werden.
- Seite 21 Wenn Dann Entfernen Sie die Rückstände mit einem sauberen, weichen Tuch, das Sie in Wasser leicht anfeuchten. Stellen Sie eine Lösung aus 10 % haushaltsüblicher Bleiche (Natriumhypochlorit) und 90 % Wasser her. Feuchten Sie ein weiches, weißes Tuch in der Lösung an. Reiben Sie vorsichtig den Bereich mit den Flecken.
- Seite 22 Wöchentliche Arbeiten Überprüfen aller Muttern und Schrauben Ziehen Sie bei Bedarf lose Muttern und Schrauben fest. Gefahren, die vom Gerät ausgehen. Um Tod oder schwere Verletzungen zu vermeiden, tauschen Sie verschlissene oder beschädigte Teile unverzüglich aus und nehmen Sie das Gerät außer Betrieb, bis die Reparatur abgeschlossen ist. Überprüfen von Seilzügen Überprüfen aller Seile auf Beschädigungen oder Verschleiß...
- Seite 23 Die folgenden Gegebenheiten deuten auf einen verschlissene Riemen hin: Zustand des Riemens 3D-Ansicht 3D- oder Seitenansicht Ablösung des Riemenmantels. Welle im Riemen Ersetzen Sie den Riemen, wenn ein Bereich um mehr als 0,7938 mm (0,0313 Zoll) schmaler als der Rest des Riemens ist. Kante des Riemens (beide Seiten) untersuchen.
- Seite 24 Seilzugeinstellung Benötigte Werkzeuge 9/16-Zoll-Schraubenschlüssel (2) An Cybex-Kraftmaschinen werden vier verschiedene Arten von Seilzug-Spannvorrichtungen verwendet: Ausrichtung der Gegenmutter Bei dieser Art der Vorrichtung werden eine Gegenmutter und eine Spannmutter am Seilnockenende zur primären Verstellung genutzt. Das andere Ende des Seilzugs ist gewöhnlich mit einer Spannstift-Einstellvorrichtung versehen.
- Seite 25 Beschreibung Menge Seilende Innensechskantschraube Gegenmutter Lager am Seilzug-Stangenende Nylon-Kontermutter Einstellung der Riemen Benötigte Werkzeuge • 7/32-Zoll-Schraubenschlüssel • Drehmomentschlüssel 1. Entfernen Sie die Stellschrauben mit einem 7/32"-Inbusschlüssel. Beschreibung Menge Stellschraube Bandriemen 2. Spannen Sie den Riemen fest. 3. Sichern Sie den Riemen mit den Stellschrauben. 4.
- Seite 26 Der Telefondienst ist von Montag bis Freitag von 8.30 bis 18.00 Uhr Östliche Standardzeit (EST) erreichbar. Cybex-Kunden in den USA können den Kundendienst unter +1 888 462 9239 gebührenfrei anrufen. Cybex-Kunden außerhalb der USA erreichen den Cybex-Kundendienst telefonisch unter +1 508 533 4300 oder per Fax unter +1 508 533 5183. E-Mail-Adresse internationaltechhelp@cybexintl.com...
- Seite 27 Geben Sie die Modell- und Seriennummer Ihres Cybex-Geräts an. Es liegt im Ermessen von Cybex, dass der Techniker möglicherweise eine Retournierung der mangelhaften Teile für Überprüfung, Reparatur oder Ersatz verlangt. Der Techniker ordnet Ihnen eine RMA-Nummer zu und wird Ihnen ein ARS-Etikett schicken.
- Seite 28 Columbia Center III - 9525 West Bryn Mawr Ave, Rosemont, IL 60018 • 800-351-3737 • 847-288-3700 • FAX 800-216-8893 www.cybexintl.com...
