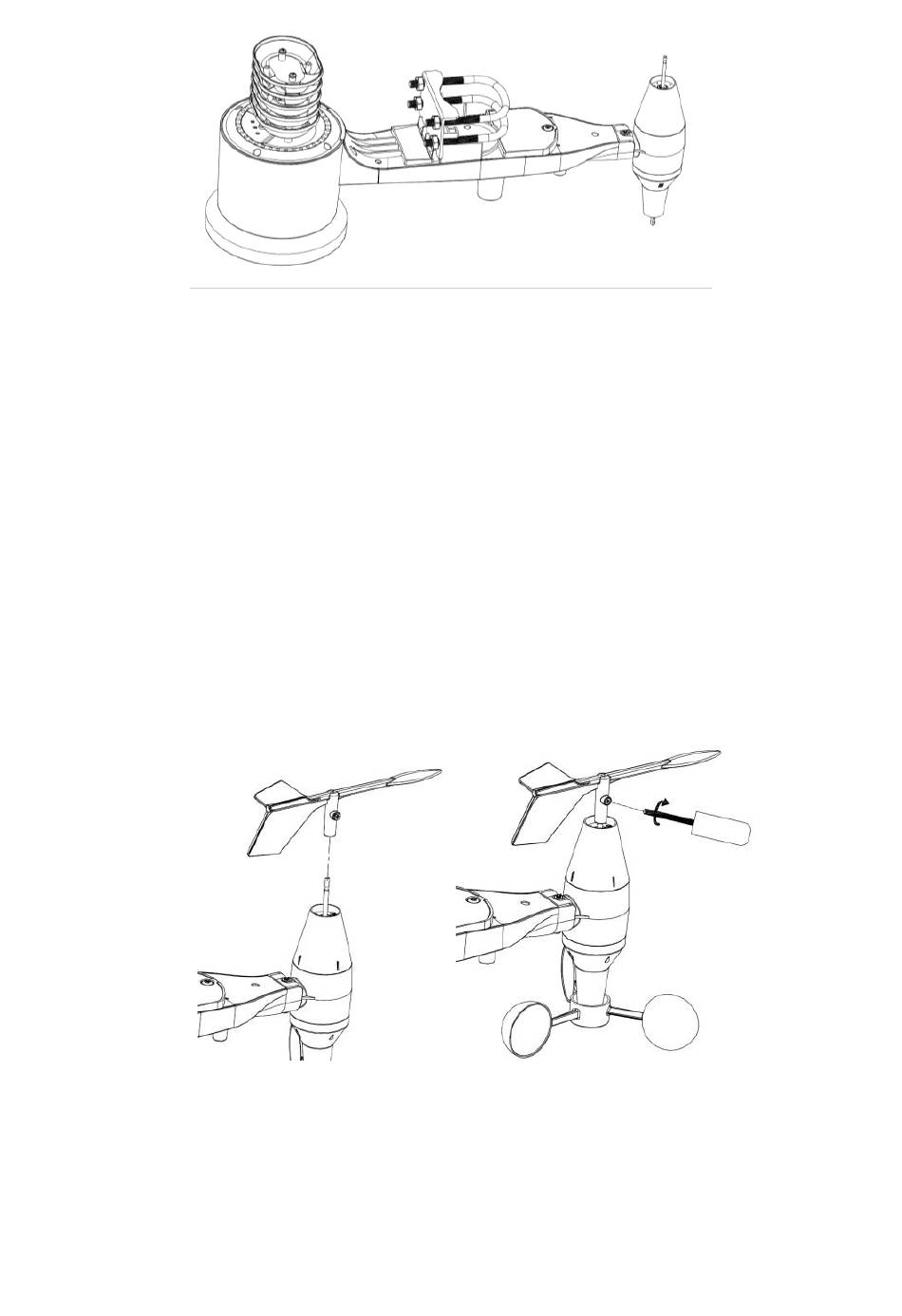

Abbildung 3: U-Bügel und Muttern montiert
Die Metallplatte und die U-Bügel werden zwar jetzt noch nicht benötigt, aber
wenn Sie wie beschrieben vorgehen, vermeiden Sie, dass Windfahne und
Windschalen später beschädigt werden.

4.2.2 Montage der Windfahne

Schieben Sie die Windfahne auf die Welle an der Unterseite des Sensors, bis sie
sich nicht weiter aufschieben lässt (siehe Abbildung 4).
Ziehen Sie die Schraube mit einem Kreuzschlitzschraubendreher (Größe PH0)
an, bis die Windfahne fest auf der Achse sitzt (siehe Abbildung 4). Achten Sie
darauf, dass sich die Windfahne frei drehen kann. Die Bewegung der
Windfahne weist eine geringe Reibung auf, was bei der Messung der
kontinuierlichen Windrichtung hilfreich ist.
Abbildung 4: Montage der Windfahne
4.2.3 Montage der Windschalen
Schieben Sie die Windschalen auf die Welle (siehe Abbildung 5).
Ziehen Sie die Fixierschraube mit dem Schraubendreher fest. Achten Sie
darauf, dass sich die Windschalen frei drehen können.
