4.2.6.2 Montage
Vous pouvez fixer un tuyau à une structure permanente, puis y fixer l'ensemble
de capteurs (voir Figure 8). Les boulons en U s'adaptent à un diamètre de
tuyau de 1 à 2 pouces (tuyau non inclus).

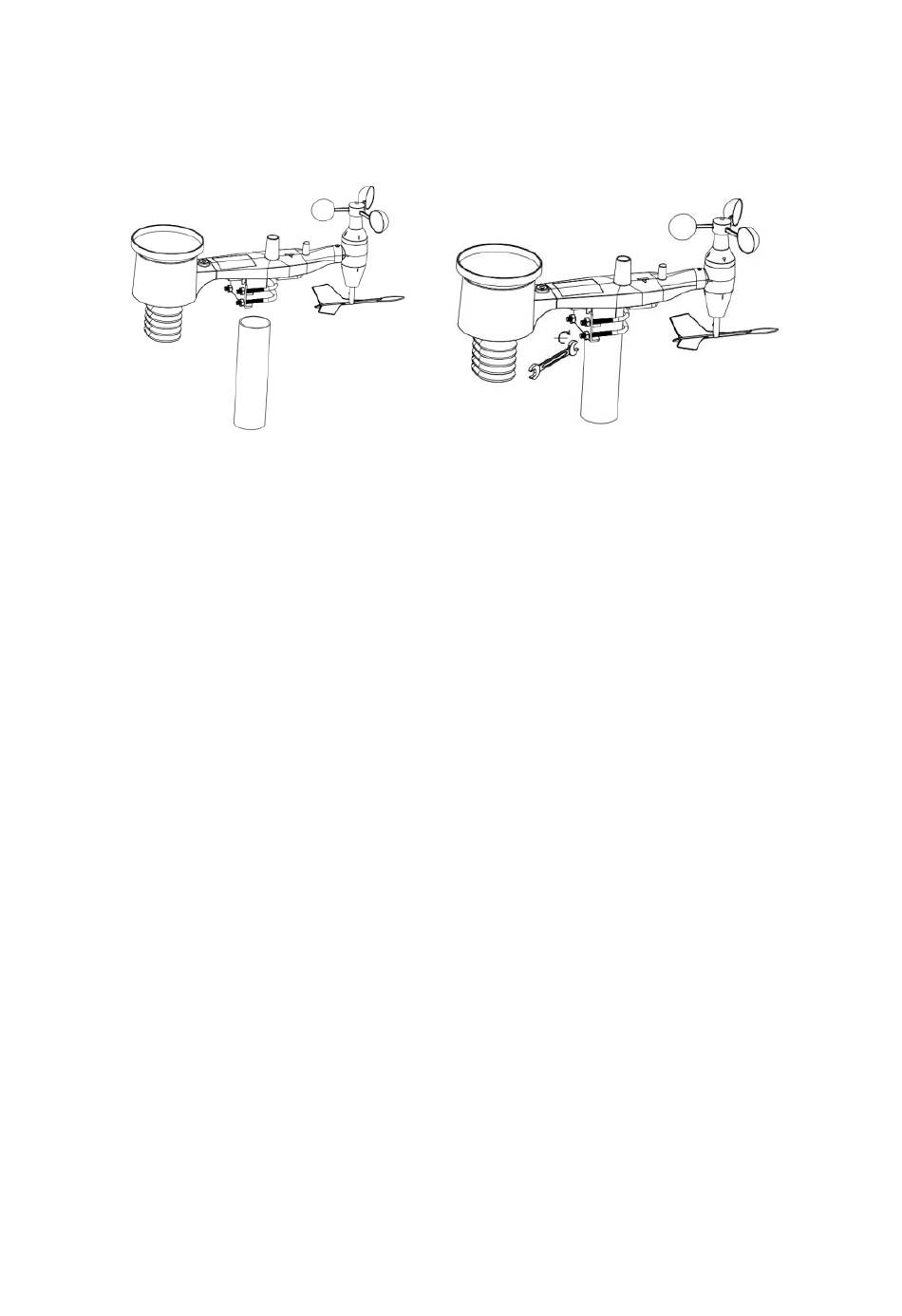

Figure 8 : Schéma de montage de l'ensemble du capteur
Enfin, placez l'ensemble du capteur au sommet du tube de montage préparé.
Les boulons en U doivent être suffisamment desserrés pour permettre cela,
mais desserrez les écrous si nécessaire.
Une fois l'ensemble en place, serrez à la main les quatre écrous, en prenant
soin de le faire de manière uniforme.
Vous devez maintenant aligner l'ensemble dans la direction appropriée en le
faisant pivoter sur le haut du tube de montage selon les besoins. Identifiez la
flèche étiquetée « WEST » que vous trouverez sur le dessus de l'emballage du
capteur, juste à côté du capteur lumineux. Vous devez faire tourner l'ensemble
des capteurs jusqu'à ce que cette flèche pointe vers l'ouest. Pour obtenir un
alignement correct, il est utile d'utiliser une boussole (de nombreux téléphones
portables ont une application de boussole).
Une fois la rotation effectuée dans le sens correct, serrez légèrement les
boulons (à l'aide d'une clé) pour empêcher toute rotation supplémentaire.
Remarque : Utilisez le niveau à bulle à côté du capteur de pluie pour vous
assurer que la matrice de capteurs est complètement à niveau. Si le capteur
n'est pas à niveau, la mesure du pluviomètre sera inexacte.
4.2.7 Bouton de réinitialisation et LED de l'émetteur
Dans le cas où la matrice de capteurs ne transmet pas, réinitialisez-la.
À l'aide d'un
trombone ouvert, appuyez sur le
BOUTON DE
RÉINITIALISATION pendant trois secondes et resynchronisez la console en
la mettant hors tension puis en la remettant sous tension. Veuillez placer la
console avec la matrice de capteur à une distance d'environ 3 mètres.
100
