Inhaltsverzeichnis
Anschlusstabelle:
Potential
Farbe (IEC 60757)
PA
GN/YE
5.2

Anschlussarbeiten und Absicherung

KLE (ADE 1F Typ6 M20)
SKDP03-T - digitaler Videostream,
Steuerung und Leistungsversor-
gung (PoE) des Kamera Moduls
Über das grüne Systemkabel erfolgt die Kommunikation und der Datentransfer mit ange-
schlossenen Netzwerkgeräten sowie parallel die Spannungsversorgung (PoE) der Ka-
mera. Um die Leistungsversorgung der ExCam IPP1377 (Powered Device/ PD) zu ge-
währleisten, muss der Power-over-Ethernet Versorger (Power Sourcing Equipment/ PSE)
auf der Anschlussseite (bspw. PoE Switch, PoE Injektor, Midspan etc.) die Spezifikation
IEEE 802.3af oder 802.3at Typ 1 Klasse 3 („Klassifikationsstrom: 26-30 mA @48 VDC,
max. Speiseleistung PSE: 15.4 W, max. Entnahmeleistung PD: 6.49 – 12.95 W") erfüllen.
Die Datenübertragung der ExCam IPP1377 Serie nutzt eine 100 Mbit/s Ethernet Verbin-
dung (100BASE-TX).
Die Abbildungen 5.2 und 5.3 illustrieren die potentiellen Kabelkonfektionierungen der
ExCam IPP1377. Mögliche Kabelabschlüsse sind: Klemmkasten oder Stecker.
Querschnitt
Bemerkung
2
4 mm
(starr)
Klemme: Schlitzschraube M4x0,7 (DIN 84) mit
Unterlegscheibe Ø9mm (DIN 125A),
3Nm Anzugsdrehmoment beachten!

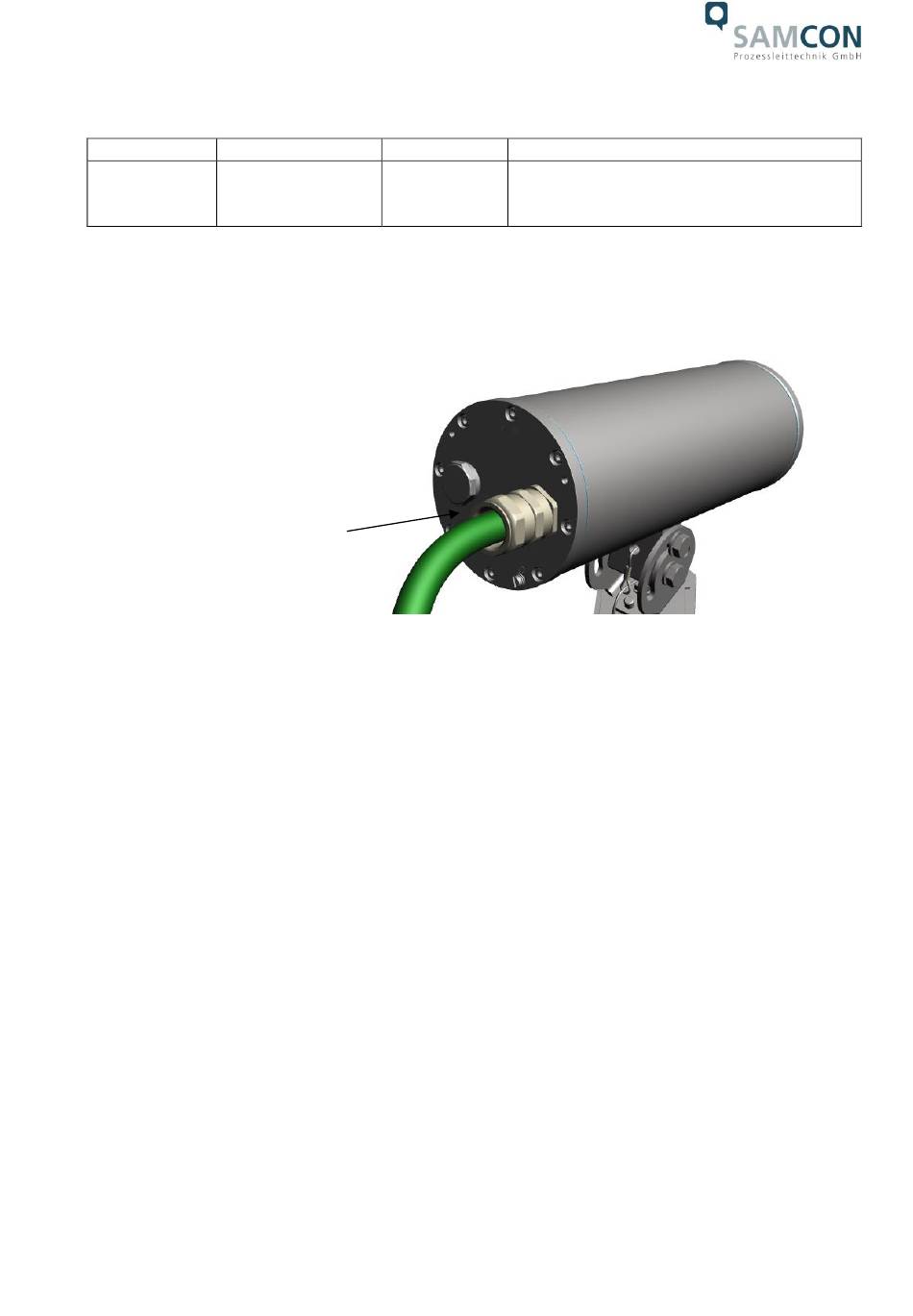

Bild 5-2 Kabelverschraubung (KLE) und Zuleitung

Tab. 5-1 Anschluss Potentialausgleich
Doc.-ID: 220721-PT08BA-ES-ExCam-IPP1377_de_rev.00.docx, Seite 14 von 40
