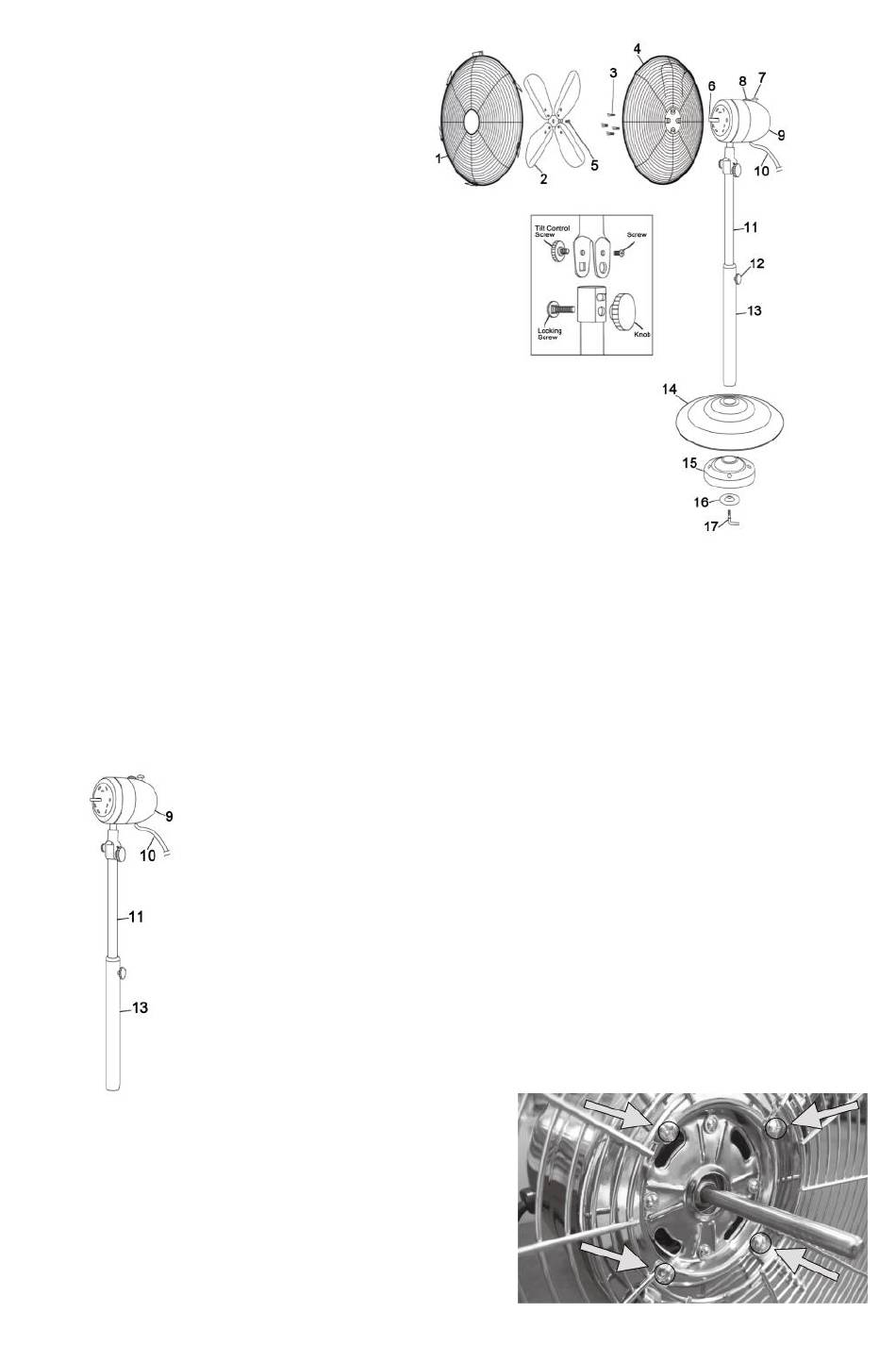

TEILLISTE
1. Frontschutz
2. Lüfterblatt
3. Schrauben
4. Hinterer Schutz
5. Lüfterblattschraube
6. Motorwelle
7. Oszillationsknopf
8. Drehzahlregelung
9. Gebläsemotor
10. Netzkabel
11. Inneres Rohr
12. Höhenverstellschraube
13. Äußeres Rohr
14. Basis
15. Gewicht
16. Befestigungsmittel
17. Verriegelungsschraube
MONTAGE DES VENTILATORS
1. Nehmen Sie alle Geräteteile aus der Verpackung.
2. Setzen Sie das Aussenrohr (13) in den Sockel (14) ein.
3. Setzen Sie das Gewicht (15) auf die Unterseite des Sockels (14) und dann den Verschluss (16) auf
die Unterseite des Gewichts (15). Ziehen Sie das Befestigungselement (16), das Gewicht (15), die
Basis (14) und das Außenrohr (13) mit der Sicherungsschraube (17) fest.
4. Positionieren Sie den Lüftermotor (9) oben auf dem Innenrohr (11), wie in der Abbildung unten
gezeigt.
Bitte setzen Sie die Kippachse so ein, dass sie durch
das Vierkantloch der Kupplung und das untere Loch
des Innenrohrs (11) verläuft. Ziehen Sie die
Kippachse mit der Kontermutter vollständig fest.
5. Die Kippsicherungsschraube durch das obere
Loch der Kupplung einführen und fest anziehen.
6. Hinteren Schutz (4) (Griff ganz oben) über der
Motorwelle
positionieren
und
mit
den
vier
mitgelieferten Schrauben (3) fest am Lü ftermotor (9)
befestigen. Siehe Abbildung.
