Wechseln Des Tür-Anschlags: Anschliessend An Obiges Kapitel - Respekta UKS110 Bedienungs- Und Installationsanleitung

Deutsch
Die Gerätetüren sind werkseitig in der Regel rechts angeschlagen.
Die Gerätetüren können gegebenenfalls VOR DEM EINBAU DES GERÄTS gemäss nachstehenden
Instruktionen umgebandet werden:

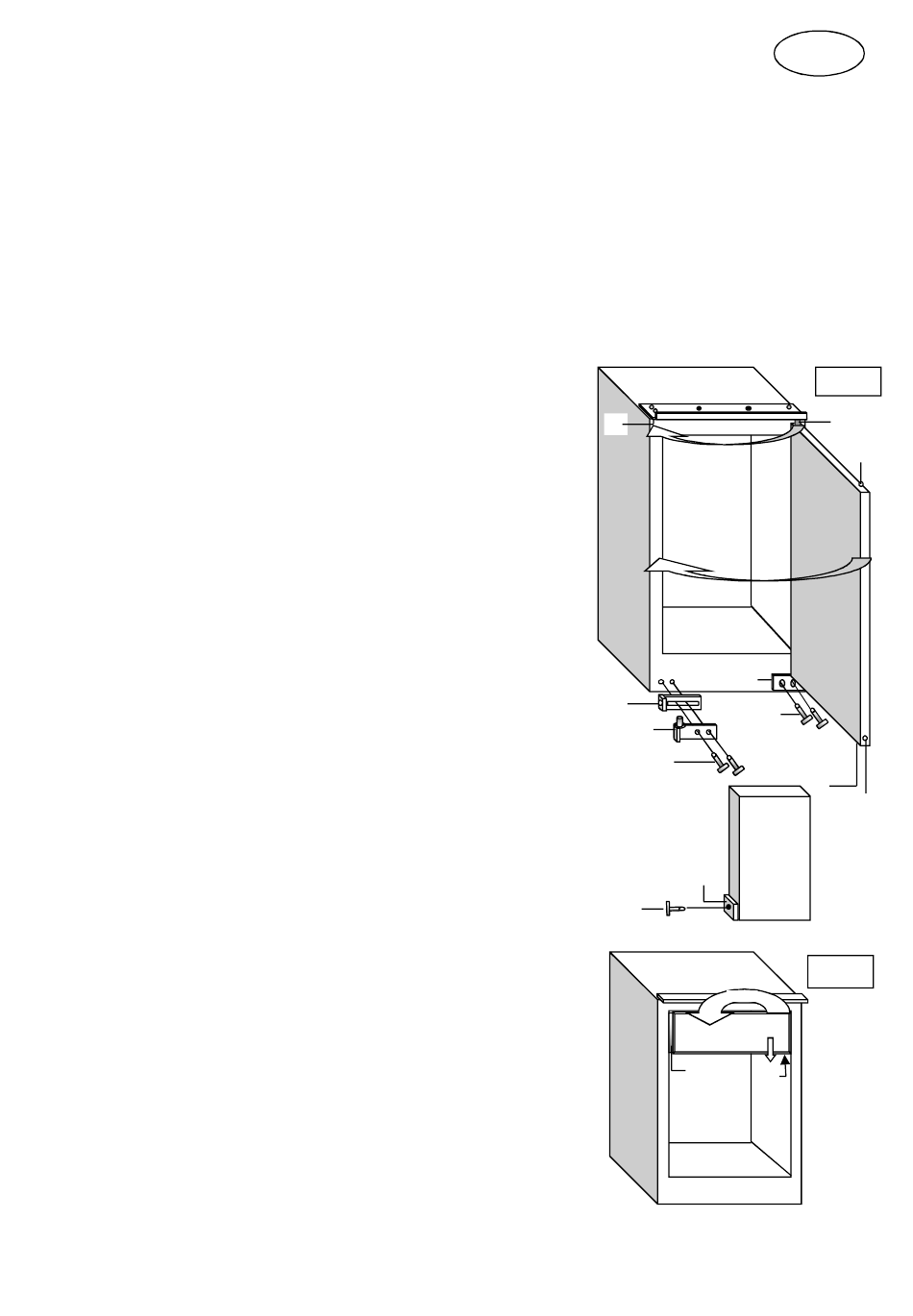

A) Wechseln des Gerätetüranschlags (Fig. A)
Hinweis: Um die nachstehenden Arbeitsschritte besser durchführen zu können kippen Sie das Gerät vorsichtig 30
bis 40 Grad nach hinten, z.B. gegen eine Wand. Benutzen Sie Verpackungsmaterial als Unterlage.
1. Die beiden Schrauben (1) des unteren Scharniers (2) entfernen.
2. Unteres Scharnier (2) entfernen und die Tür aus dem Bolzen(3) nach
unten gleiten lassen. Legen Sie die Tür am besten mit der Aussen-
seite auf vorhandenes Verpackungsmaterial
3. Verschliessen Sie die Schraubenlöcher (1) am Gerät mit den zwei
Schrauben (1)
4. Bolzen (3) rechts oben herausschrauben und auf der gegenüberlie-
genden Seite in die Bohrung (7) schrauben.
5. Die Tür wieder einlegen und mit der Öse (8) über den sich nun links
befindlichen Bolzen (3) schieben.
6. Die beiden Schrauben (4) unten links entfernen.
7. Die als Zubehör mitgelieferten Teile (5) Türstabilisierungswinkel und
(6) Scharnier aufeinander legen und den Bolzen am Scharnier (6) in
die untere Öse (9) an der Tür einrasten.
8. Die aufeinander gelegten Teile (5) und (6) mit den zwei Schrauben
(4) am Gehäuse unten links befestigen, ohne die Schrauben ganz
festzuziehen.
9.Den Türstabilisierungswinkel (5) mit der Schraube (11) an der
seitlichen Bohrung (10) an der Tür befestigen.
10. Die Schrauben (4) nun ganz festziehen.
B) Wechseln des Gefrierfachtüranschlags (Fig. B)
1. Die beiden Schrauben (1) rechts unter der Gefrierfachtür
ganz herausschrauben und zur Seite legen.
2. Die Gefrierfachtür (2) nach unten entfernen und auf die Seite
legen.
3. Das Kunststoffteil (3) an der linken Seitenwand abschrauben
und an der Vertiefung auf der gegenüberliegenden Seite
montieren
4. Die Gefrierfachtür um 180 Grad drehen und wieder einlegen
5. Das Türscharnier mit den in Schritt 1 zur Seite gelegten
Schrauben auf der linken Seite befestigen.
Technische Änderungen Vorbehalten
