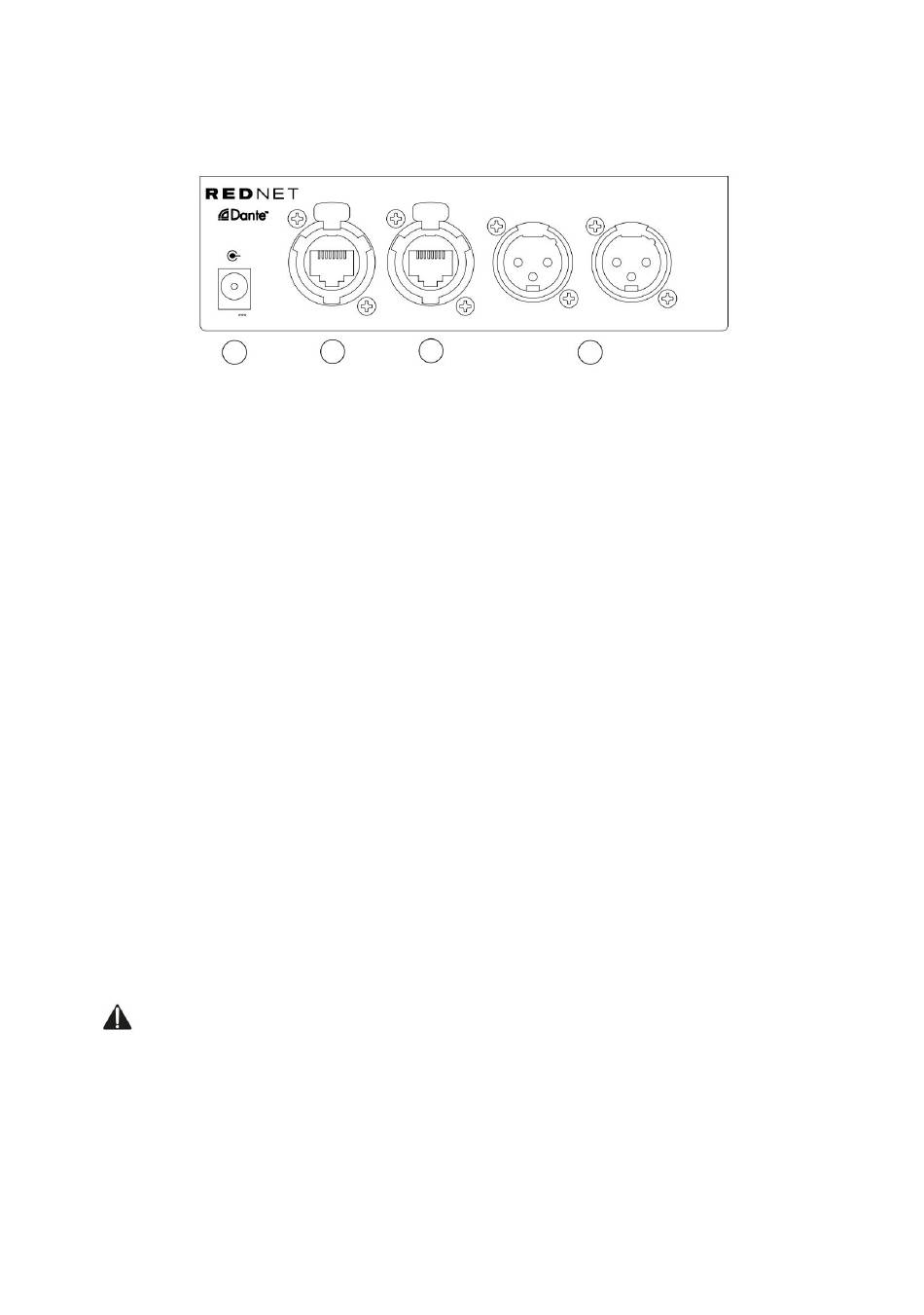

Rückwand
1. Netzwerkanschluss 1 / Primärer Stromeingang*
RJ45 [etherCON]-Anschluss für das Dante-Netzwerk. Verwenden Sie ein Standard-Cat-5e- oder Cat-6-Netzwerk
Kabel zum Verbinden von RedNet AM2 mit einem Ethernet-Netzwerk-Switch.
Power over Ethernet (PoE) kann zur Stromversorgung des RedNet AM2 verwendet werden. Schließen Sie ein Ethernet-Kabel mit
entsprechender Stromversorgung an Netzwerkanschluss 1 an.
2. Netzwerkanschluss 2
Zweiter RJ45-Netzwerkport [etherCON], der zum Daisy-Chaining zusätzlicher Geräte verwendet werden kann.
Dieser Port akzeptiert keinen PoE-Eingang und leitet keinen Strom weiter.
Dieser Port kann nicht als sekundäre Verbindung in redundanten Netzwerken verwendet werden – die Netzwerkports 1 und 2
funktionieren immer als 2-Port-Switch.
3. Sekundärer Stromeingang*
DC-Eingang zur Verwendung, wenn Power-over-Ethernet (PoE) nicht verfügbar ist. Kann in Verbindung mit PoE verwendet werden.
Wenn beide Netzteile verfügbar sind, ist PoE die Standardversorgung.
4. Line-Out XLRs
Zwei symmetrische Ausgangskanäle, die beispielsweise für Monitorlautsprecher verwendet werden können.
(Passive Lautsprecher benötigen eine externe Verstärkung.)
*Schalten Sie RedNet AM2 aus Gesundheits- und Sicherheitsgründen nicht ein, während Sie über Kopfhörer abhören.
Siehe Anhang auf Seite 12 für Anschlussbelegungen.
NETZWERK
SCHIEBE I
-
+
PoE
I2V DC IA
1
3
AUSGANG
2
2 DRÜCKEN
2
4
7
ich
