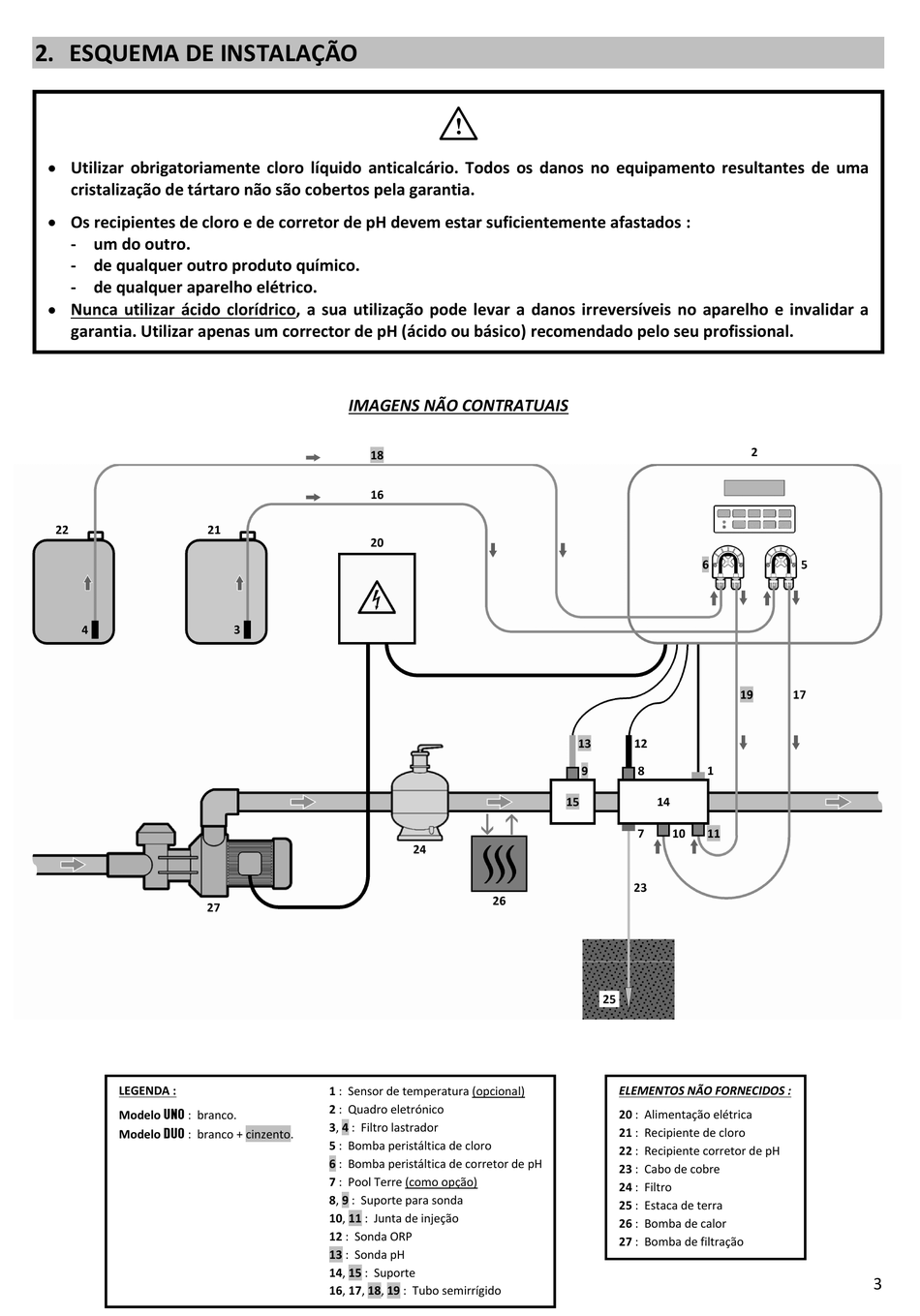

2. ESQUEMA DE INSTALAÇÃO
Utilizar obrigatoriamente cloro líquido anticalcário. Todos os danos no equipamento resultantes de uma
cristalização de tártaro não são cobertos pela garantia.
Os recipientes de cloro e de corretor de pH devem estar suficientemente afastados :
- um do outro.
- de qualquer outro produto químico.
- de qualquer aparelho elétrico.
Nunca utilizar ácido clorídrico, a sua utilização pode levar a danos irreversíveis no aparelho e invalidar a
garantia. Utilizar apenas um corrector de pH (ácido ou básico) recomendado pelo seu profissional.
22 21
4
27
LEGENDA :
Modelo UNO : branco.
Modelo DUO : branco + cinzento.
IMAGENS NÃO CONTRATUAIS
18
16
20
H
3
1 : Sensor de temperatura (opcional)
2 : Quadro eletrónico
3, 4 : Filtro lastrador
5 : Bomba peristáltica de cloro
6 : Bomba peristáltica de corretor de pH
7 : Pool Terre (como opção)
8, 9 : Suporte para sonda
10, 11 : Junta de injeção
12 : Sonda ORP
13 : Sonda pH
14, 15 : Suporte
16, 17, 18, 19 : Tubo semirrígido
I
13
9
4
15
24
26
2
6
19
12
8 1
4
14
7 10 11
23
25
ELEMENTOS NÃO FORNECIDOS :
20 : Alimentação elétrica
21 : Recipiente de cloro
22 : Recipiente corretor de pH
23 : Cabo de cobre
24 : Filtro
25 : Estaca de terra
26 : Bomba de calor
27 : Bomba de filtração
5
17
3
