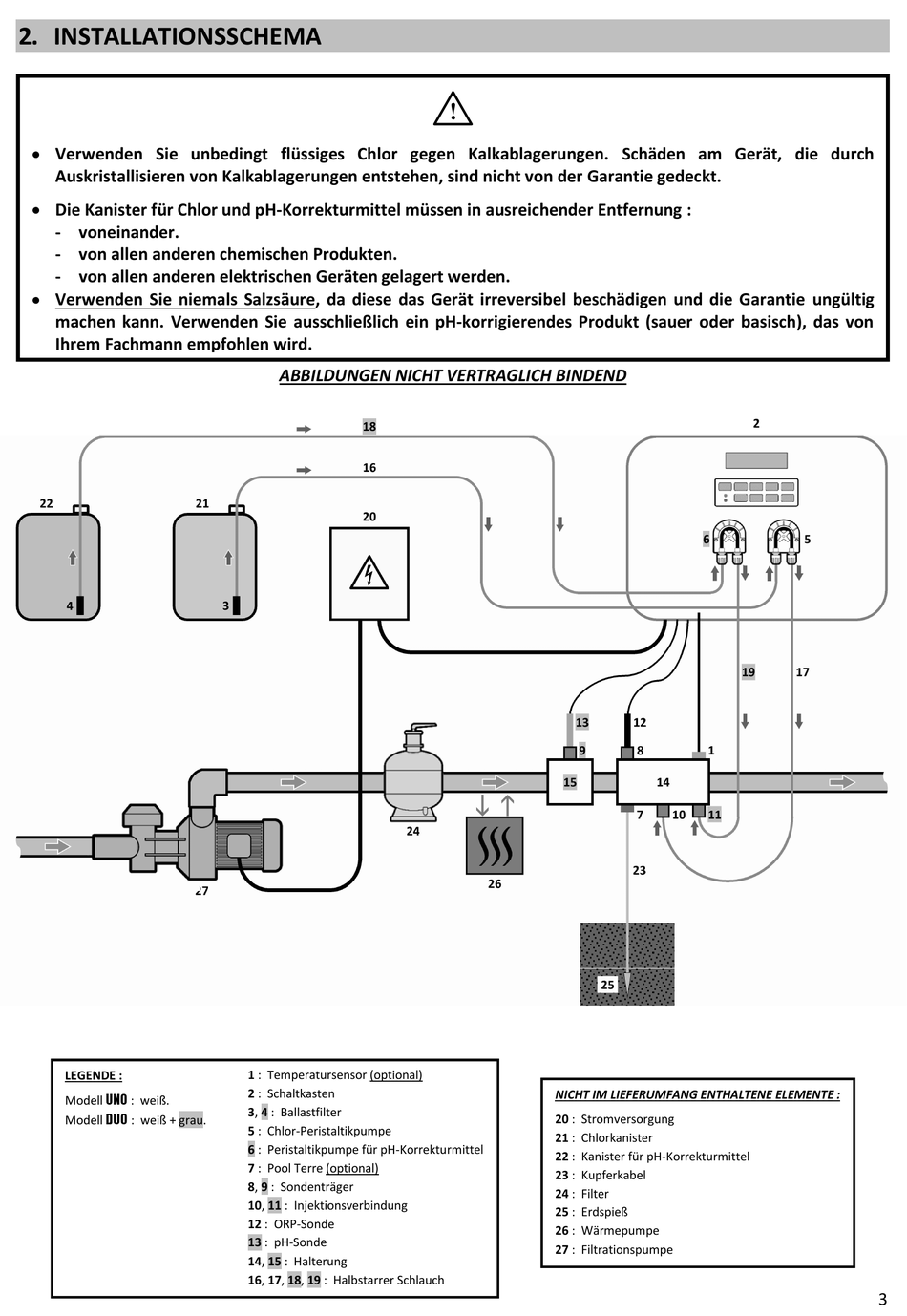

2. INSTALLATIONSSCHEMA

Verwenden Sie unbedingt flüssiges Chlor gegen Kalkablagerungen. Schäden am Gerät, die durch
Auskristallisieren von Kalkablagerungen entstehen, sind nicht von der Garantie gedeckt.
Die Kanister für Chlor und pH-Korrekturmittel müssen in ausreichender Entfernung :
- voneinander.
- von allen anderen chemischen Produkten.
- von allen anderen elektrischen Geräten gelagert werden.
Verwenden Sie niemals Salzsäure, da diese das Gerät irreversibel beschädigen und die Garantie ungültig
machen kann. Verwenden Sie ausschließlich ein pH-korrigierendes Produkt (sauer oder basisch), das von
Ihrem Fachmann empfohlen wird.
22
4
LEGENDE :
Modell UNO : weiß.
Modell DUO : weiß + grau.
ABBILDUNGEN NICHT VERTRAGLICH BINDEND
18
16
21
20
H
3
27
1 : Temperatursensor (optional)
2 : Schaltkasten
3, 4 : Ballastfilter
5 : Chlor-Peristaltikpumpe
6 : Peristaltikpumpe für pH-Korrekturmittel
7 : Pool Terre (optional)
8, 9 : Sondenträger
10, 11 : Injektionsverbindung
12 : ORP-Sonde
13 : pH-Sonde
14, 15 : Halterung
16, 17, 18, 19 : Halbstarrer Schlauch
I
13
4
15
24
26
NICHT IM LIEFERUMFANG ENTHALTENE ELEMENTE :
20 : Stromversorgung
21 : Chlorkanister
22 : Kanister für pH-Korrekturmittel
23 : Kupferkabel
24 : Filter
25 : Erdspieß
26 : Wärmepumpe
27 : Filtrationspumpe
6
19
12
9 8 1
4
14
7 10 11
23
25
2
5
17
3
