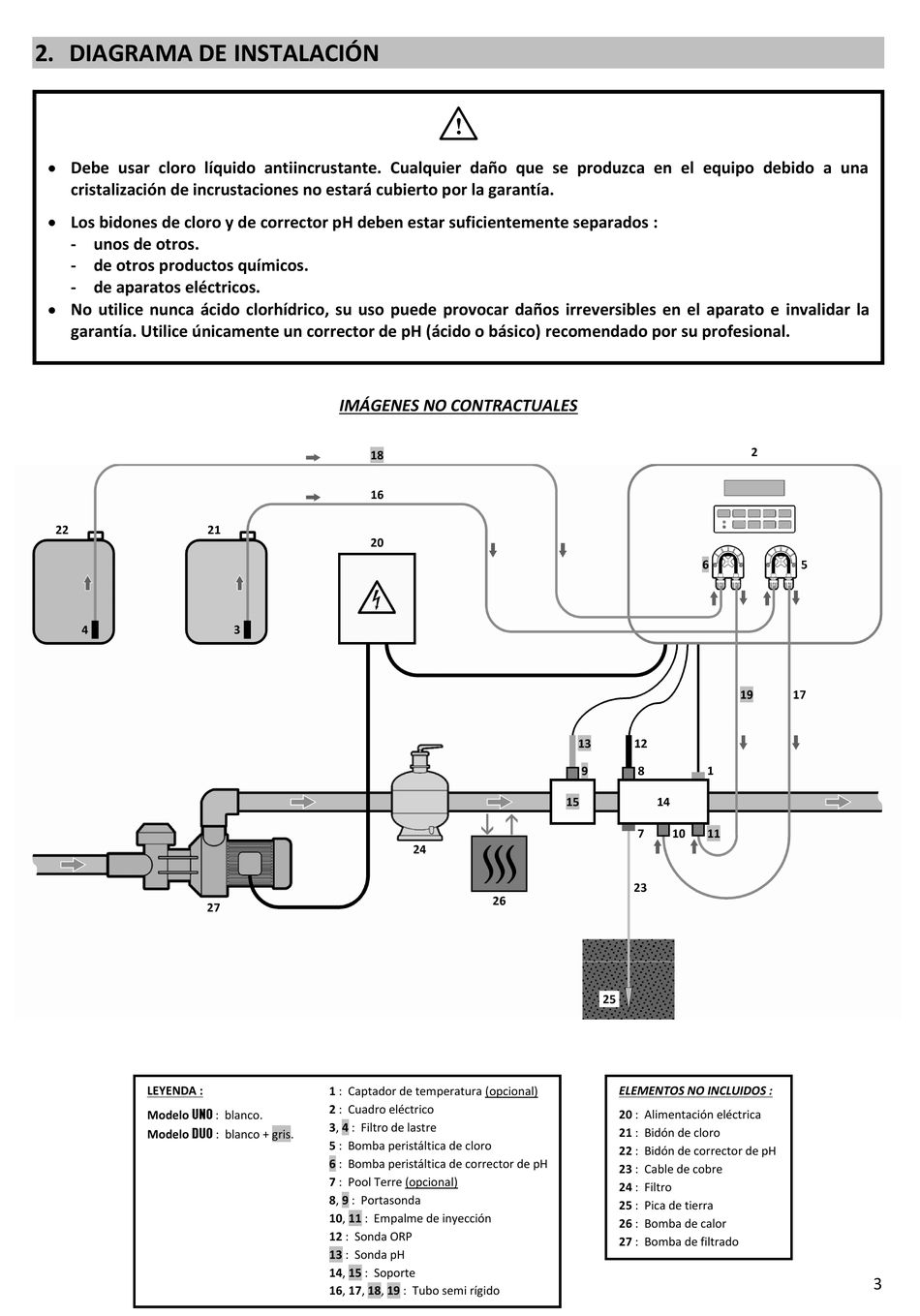

2. DIAGRAMA DE INSTALACIÓN
Debe usar cloro líquido antiincrustante. Cualquier daño que se produzca en el equipo debido a una
cristalización de incrustaciones no estará cubierto por la garantía.
Los bidones de cloro y de corrector pH deben estar suficientemente separados :
- unos de otros.
- de otros productos químicos.
- de aparatos eléctricos.
No utilice nunca ácido clorhídrico, su uso puede provocar daños irreversibles en el aparato e invalidar la
garantía. Utilice únicamente un corrector de pH (ácido o básico) recomendado por su profesional.
22 21
4
27
LEYENDA :
Modelo UNO : blanco.
Modelo DUO : blanco + gris.
IMÁGENES NO CONTRACTUALES
18
16
20
H
3
1 : Captador de temperatura (opcional)
2 : Cuadro eléctrico
3, 4 : Filtro de lastre
5 : Bomba peristáltica de cloro
6 : Bomba peristáltica de corrector de pH
7 : Pool Terre (opcional)
8, 9 : Portasonda
10, 11 : Empalme de inyección
12 : Sonda ORP
13 : Sonda pH
14, 15 : Soporte
16, 17, 18, 19 : Tubo semi rígido
I
13
9
4
15
24
26
2
6
19
12
8 1
4
14
7 10 11
23
25
ELEMENTOS NO INCLUIDOS :
20 : Alimentación eléctrica
21 : Bidón de cloro
22 : Bidón de corrector de pH
23 : Cable de cobre
24 : Filtro
25 : Pica de tierra
26 : Bomba de calor
27 : Bomba de filtrado
5
17
3
