Benutzeranleitung
Softwarestand:
ExpertSDR3 V 0.12.0 alpha
letzte Änderung: 06.03.2022

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Expert Electronics sunSDR2 PRO

Inhaltszusammenfassung für Expert Electronics sunSDR2 PRO

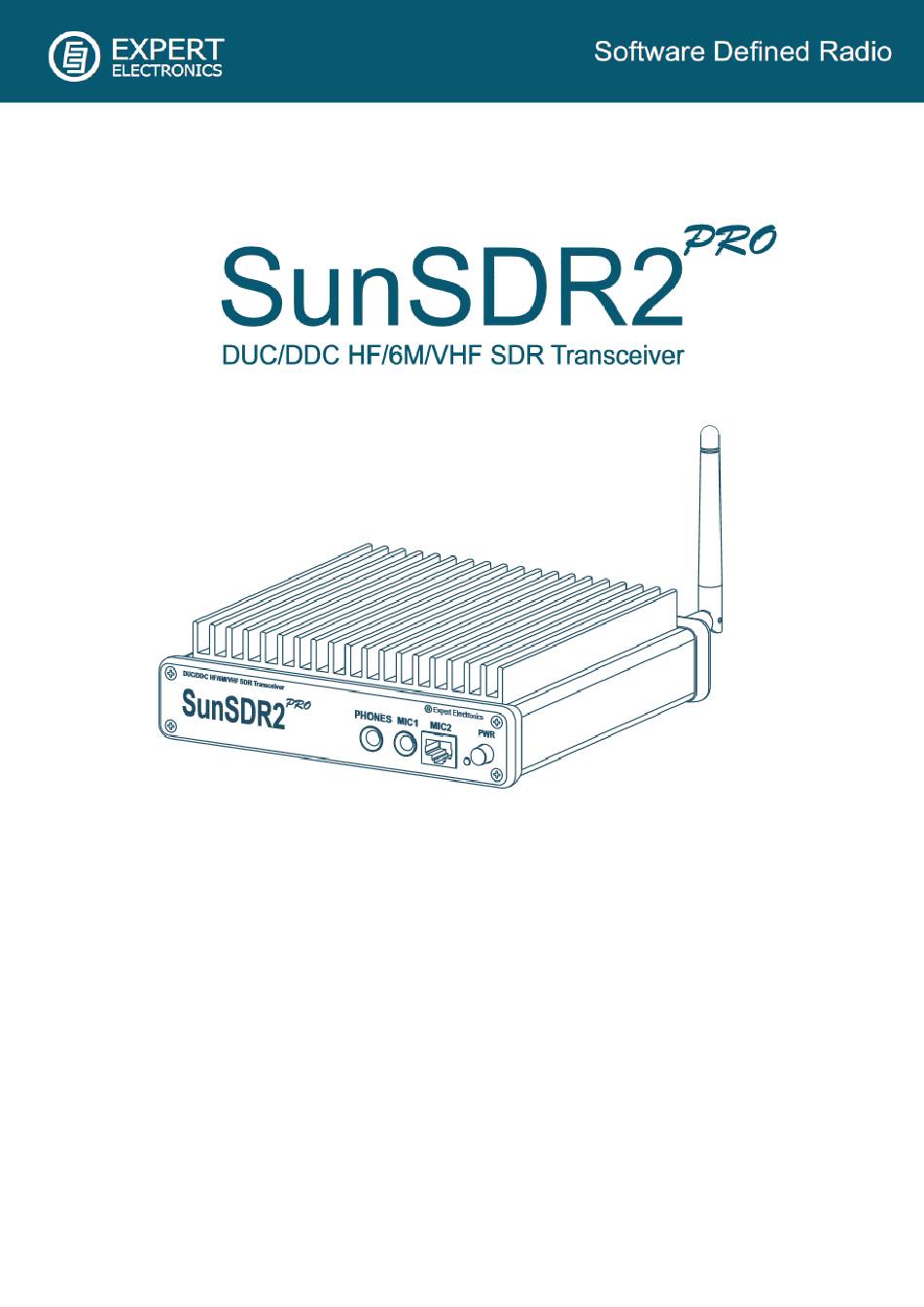

  • Seite 1 Benutzeranleitung Softwarestand: ExpertSDR3 V 0.12.0 alpha letzte Änderung: 06.03.2022...
  • Seite 2 Benutzeranleitung SunSDR2 Inhaltsverzeichnis Inbetriebnahme Remotebetrieb Erste Schritte Vorbereitung Einstellung der IP-Adresse Remote Login Software starten Anschlüsse Bedienung Vorderseite Übersicht Rückseite Bedienelemente Spektrum Anhang Frequenzeinstellung Technische Daten Filtereinstellung Blockdiagramm Notchfilter Rücksetzen auf Werkszustand Zweitempfänger Konflikte mit der Portbelegung Ändern der IP-Adresse Einstellungen Sonstige Informationen Bandmanager...

  • Seite 3: Erste Schritte

    Folgende Verzeichnisse werden verwendet: Program: C:\Program Files\ExpertElectronics. Benutzerdaten: C:\Users\..\AppData\Local\Expert Electronics\ExpertSDR3 Aufnahmen: C:\Users\….\Dokumente Für die Inbetriebnahme sind mindestens die Spannungsversorgung (max. 15V) und eine Ethernet- Verbindung erforderlich. Beide Kabel werden mitgeliefert. Alle weiteren Anschlüsse können später hergestellt werden.

  • Seite 4: Software Starten

    Benutzeranleitung SunSDR2 Software starten Mit dem Start von ExpertSDR3 erscheint zunächst der Expert-Gerätemanager. Hier werden alle im Netzwerk verfügbaren Geräte aufgelistet. └ Aktualisieren └ Firmwaremanager └ weitere Menüs Das Gerät auswählen mit Start. Danach öffnet sich die Bedienkonsole, mit das Gerät starten. Hinweise: Nach dem Start der Bedienkonsole kann der Gerätemanager auf die Taskleiste (-) oder in die Systemliste (x) gelegt werden.

  • Seite 5: Bedienung

    Benutzeranleitung SunSDR2 Bedienung Bedienkonsole Die Benutzeroberfläche (GUI) ist weitestgehend frei einstellbar, Größe und Aufteilung können mit der Maus geändert werden. Je nach gewählter Betriebsart werden die dazu erforderlichen Bedienelemente eingeblendet. Beenden der Bedienkonsole direkt mit Alt-F4 (X) oder mit Stop im Gerätemanager.
  • Seite 6 Benutzeranleitung SunSDR2 rechte Maustaste = roter Text QSO Aufnahme AGC RF-Verstärkung QSO Wiedergabe mit TX AGC Automatik und S/N Sollwert QSO Wiedergabe ohne TX TX Sendeleistung Mode, bei AM kann auch auf SAM Tune Sendeleistung, siehe Sender umgeschaltet werden. Mikrofon Pegel, Mikrofonauswahl 42 43 44 45 61 62...

  • Seite 7: Frequenzeinstellung

    Benutzeranleitung SunSDR2 Spektrum Je nach Position wird der Mauszeiger zur Hand, damit können dann folgende Einstellungen vorgenommen werden: Levelskala (dBm) positionieren: linke Maustaste skalieren: rechte Maustaste RX und TX werden separat eingestellt Frequenzskala skalieren: rechten Maustaste Wasserfall: linke Maustaste Zoom-Mittelpunkt (blaue Marke) positionieren mit der linken Maustaste.

  • Seite 8: Notchfilter

    Benutzeranleitung SunSDR2 Notchfilter Mit NF+ können bis zu 8 variable Notch- Filter hinzugefügt werden. Position und Breite der Notchfilter werden mit der linken Maustaste eingestellt, funktioniert wie beim RX-Filter. Löschen eines Filters mit Doppelklick links oder mit Mausradklick auf das Filter. Zweitempfänger Wird mit RX2 aktiviert, Rechtsklick auf RX2 ändert die Anordnung.

  • Seite 9: Audio Mixer

    Benutzeranleitung SunSDR2 CW Break In Geschwindigkeit der TCI CW-Makros TX Verzögerung der TCI CW-Makros Sendegeschwindigkeit TX Abfallverzögerung TX Einschaltverzögerung CW Tonfrequenz Punktlänge Strichlänge Zeichenpause Wortpause Flankensteilheit Punkt-Strich Automatik Punkt-Strich vertauschen Audio Mixer Nur aktiv wenn beide Empfänger laufen, Besonders hilfreich wenn mit Kopfhörer gearbeitet wird Inhaltsverzeichnis Seite 9 von 33...

  • Seite 10: Einstellungen

    Benutzeranleitung SunSDR2 Einstellungen Bandmanager Bandabhängige Einstellung für RX- und TX-Antenne, ExtCtrl, RX- und TX-Delay, RX-Gain und der maximalen Ausgangsleistung, siehe Sender. Die ExtCtrl-Ausgänge X1-X4 steuern hier z.B. eine Yaesu Endstufe. Ausgang X5 steuert ein Vorschaltgerät und Ausgang X6 steuert die PTT-Umschaltung (X8) auf eine 2m PA. Alle Ausgänge sind als „Open Kollektor“...
  • Seite 11 Benutzeranleitung SunSDR2 Mikrofon Boost zur Vorverstärkung des Mikrofonsignals DC block unterdrückt niederfrequente Anteile im Mikrofonsignal Rotator zur besseren Symmetrierung des Audiosignals Noise gate Unterdrückt störende Signale unterhalb der Filterschwelle in den Sprechpausen. Schwelle so einstellen, dass bei TX ohne Modulation kein Mic-Pegel mehr auftritt Preproc.

  • Seite 12: Empfänger

    Benutzeranleitung SunSDR2 Empfänger Loudness, zur Kompensation einer altersbedingten Fehlhörigkeit Globale Audio Balance Equalizer mit 5 Speichern zur Wiedergabe Optimierung RX1 wird direkt von der Konsole gesteuert Verzeichnis und Dateiname für den Audiorekorder Die Audiodaten werden kontinuierlich und blockweise (Duration) als mp3 gespeichert. RX2 wird nur hier aktiviert RX1 wird direkt von der Konsole gesteuert Audiogerät bitte in der Listbox auswählen...
  • Seite 13 Benutzeranleitung SunSDR2 Sender Modulator Einstellung der Durchlassfilter für SSB, CW, DIG, AM und NFM. Der Offset im DIG-Modulator wirkt auf die Soll-Frequenz beim Klick in das Spektrum,sehr hilfreich beim Abstimmen für PSK und RTTY. Größere Werte in den Taps erhöhen die Flankensteilheit der Filter. Generator aktiviert den Ein- oder Zweitontest in LSB (aktiv mit PTT oder TX) Drive und Tune werden bandweise gespeichert.

  • Seite 14: Programmstart

    Benutzeranleitung SunSDR2 Programmstart Zum automatischen Starten und Beenden von weiteren Programmen mit ExpertSDR, hier z.B. SDC zur Emulation einer CAT-Schnittstelle. Display positioniert die Grundlinie für optimalen Anzeigebereich Offset für die Grundlinie Querfilter des Spektrums (slow = hohe Filterung) vertikale Geschwindigkeit aktiviert den Direktzugriff auf die Band- und Mode-Auswahl Inhaltsverzeichnis...

  • Seite 15: Einstellungen In Sdc

    Benutzeranleitung SunSDR2 Spots können zur Zeit nur über SDC eingeblendet werden Anzahl der Spots im Display (50-200) Anzeigedauer der Spots (3-20 Minuten) Einstellungen in SDC Hier können verschiedene Telnet Cluster eingetragen werden. Eine Liste der verfügbaren Cluster findet man im Netz, z.B. bei: https://www.ng3k.com/Misc/cluster.html Der Telnetserver muss nur laufen wenn andere Anwendungen (z.
  • Seite 16 Benutzeranleitung SunSDR2 Sonstiges für die Kommunikation mit erforderlich. Portnummern für „Callback“, müssen mit den Ports in SDC übereinstimmen Datenformat: ExperSDR3 / HDSDR / WAV (mp3) Dateiverzeichnis, Wiedergabe je nach gewähltem Format mit ExpertSDR, HDSDR oder dem Mediaplayer Expert Sync Hierzu muss zunächst im Gerätemanager der Serverport für die Synchronisierung der Geräte aktiviert werden.
  • Seite 17 Benutzeranleitung SunSDR2 Schnittstellen (Transceiver Control Interface) Über diese Schnittstelle können externe Programme oder Hardware mit dem Transceiver gekoppelt werden. Bei TCI handelt es sich um einen WebSocket Server auf den mehrere Clients gleichzeitig zugreifen können, wie zum Beispiel Logger, Skimmer, Digi-Mode Software, Endstufen, Antennenschalter, etc.
  • Seite 18 Benutzeranleitung SunSDR2 VSPE: http://www.eterlogic.com/Products.VSPE.html Hier legt man einen Connector an, anders als bei einer normalen Serien-Schnittstelle kann der Connector 2-fach belegt werden, somit können 2 Anwendung den selben Port zum Datenaustausch nutzen. In unserem Beispiel wird COM4 für die Verbindung zu MixW verwendet. Die Portnummern dürfen sich nicht mit den physikalischen Schnittstellen überschneiden! VAC: http://software.muzychenko.net/eng/...
  • Seite 19 Benutzeranleitung SunSDR2 SDC: http://sdc.qrz.ru/en/ Hier werden die CAT-Schnittstelle(n) und die virtuellen Audiokabel 1 und 2 für den Anschluss von Digi- Mode Software bereitgestellt. Das Programm ist kostenlos. Einstellung der Ports auch bei ExperSDR beachten! Wie in VSPE angelegt: - COM4, 19200 Baud Wie in VAC angelegt: - Audio-Kabel 1 - Audio-Kabel 2...
  • Seite 20 TCI-Befehle über CAT versendet werden. Wenn also keine TCI-Befehle aus dem Digi-Mode Programm versendet werden sollen, ist diese Schnittstelle für eine einzelne Anwendung ausreichend. Das Programm kann bei Expert Electronics (Software mit TCI Support) heruntergeladen werden. wie in VSPE angelegt: - COM4, 19200 Baud...
  • Seite 21 Benutzeranleitung SunSDR2 Digi-Modes Die Digi-Modes sollten immer in Betriebsart DIGU gefahren werden, hierdurch wird die sendeseitige Signaloptimierung deaktiviert. In Verbindung mit dem Offset im DIG-Modulator und entsprechender Filtereinstellung ist die Abstimmung bei PSK und RTTY sehr komfortabel, ein Klick auf das Signal genügt. Fldigi http://www.w1hkj.com/ Das Programm, die Dokumentation und auch der „Rig description file“...
  • Seite 22 Benutzeranleitung SunSDR2 MixW https://www.mixw.de/ Das Programm und die Dokumentation kann von obiger URL heruntergeladen werden, das Programm ist leider kostenpflichtig. In MixW (Version 3.2.105) sind dann folgende Einstellungen erforderlich: Virtuelle Audio-Kabel 1 und 2 wie in SDC angelegt, Hinweise bei VAC beachten! Wie in SDC und VAC eingestellt Anschluss an den Connector entspricht dem Offset im DIG-Modulator...
  • Seite 23 Benutzeranleitung SunSDR2 JTDX https://www.jtdx.tech/en/ (für FT8, FT4, etc.) JTDX ist aktuell das einzige Digi-Mode-Programm mit TCI-Schnittstelle, virtuelle Kabel werden hierbei nicht benötigt. Das Programm und die Dokumentation kann von obiger URL heruntergeladen werden, das Programm ist kostenlos. Zur Anbindung sind folgende Einstellungen erforderlich: Alle weiteren Einstellungen im Abschnitt Radio und Audio bleiben default.

  • Seite 24: Remotebetrieb

    Benutzeranleitung SunSDR2 Remotebetrieb Hinweis: der Remotebetrieb funktioniert aktuell noch nicht! Vorbereitung Zunächst die aktuelle Version und die Dokumention der Server Software (Starter) herunterladen. Die Datei entpacken und das Verzeichnis „Starter_Win64“ an einen beliebigen Ort kopieren. Auf der Expert Serverseite https://cloud.eesdr.com:5450/reg.html ein Benutzerprofil erstellen und registrieren.
  • Seite 25 Benutzeranleitung SunSDR2 Remote Login Für den Remotebetrieb kann ExpertSDR3 oder der SDR Web Client benutzt werden. ExpertSDR3 Die ExpertSDR3-Software auf dem Remote-PC starten, im ExpertSDR-Manager die zuvor festgelegten Profildaten eintragen und mit Login die Verbindung starten. Im Manager werden dann neben den lokalen nun auch die Remote-Stationen angezeigt. Mit Start öffnet sich der Remote Client: Leider bleibt es bei diesem Bild, mal sehen wie es weiter geht……...

  • Seite 26: Web Client

    Benutzeranleitung SunSDR2 Web Client Aufruf mit dem Browser: https://cloud.eesdr.com:5450/ dann mit den zuvor festgelegten Profildaten einloggen. Mit Go öffnet sich der SDR Web Client: Leider geht es auch hier nicht weiter …… Inhaltsverzeichnis Seite 26 von 33...

  • Seite 27: Anschlüsse

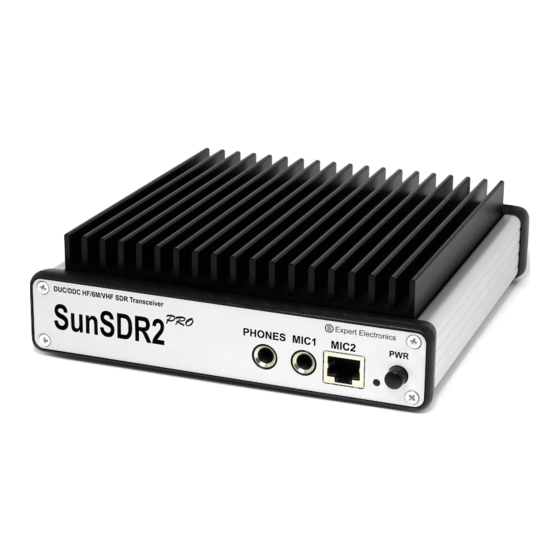

    Benutzeranleitung SunSDR2 Anschlüsse Vorderseite Beschreibung der Bedienelemente Kopfhöreranschluss Für Kopfhörer mit einer Impedanz von 16 bis 32 6,3 mm Klinkenbuchse Ohm oder für Aktivlautsprecher MIC1 Elektret Mikrofon (Bias = 2V) 6,3 mm Klinkenbuchse MIC2 Dynamisches Mikrofon RJ45 Buchse Power Led Grün: Betrieb über LAN (SunSDR2 hat getrennte Led‘s) Orange: Betrieb über WLAN...

  • Seite 28: Rückseite

    Benutzeranleitung SunSDR2 Rückseite Stromanschluss X1-X6 programmierbar, siehe Bandmanager Lüftersteuerung PTT Ausgang Anschluss für Schutzdioden +15V SunSDR2pro, max. 1A! (+5V SunSDR2, max. 100mA!) Masse Eingang, z. Zt. undefiniert Eingang, z. Zt. undefiniert RS485 Interface RS485 Interface Hinweis zur Steuerung von Relais Schutzdioden verwenden! Inhaltsverzeichnis Seite 28 von 33...

  • Seite 29: Beschreibung Der Rückseitigen Anschlüsse

    Benutzeranleitung SunSDR2 Beschreibung der rückseitigen Anschlüsse WLAN Antenne (Option) Diese Buchse ist eingebaut, wenn der Transceiver SMA-Buchse über WLAN verfügt 10 MHz Referenz Für den Anschluss eines externen SMA-Buchse Referenzoszillators mit 10 MHz und 3 Vss RX Out ADC Eingang (max.

  • Seite 30: Anhang

    Benutzeranleitung SunSDR2 Anhang Technische Daten SunSDR2 Frequenzbereich RX HF 9 kHz – 65 MHz Frequenzbereich RX VHF 96 – 148 MHz Frequenzbereich TX HF Alle Amateurfunkbänder Frequenzbereich TX VHF 144 – 148 MHz RX Empfindlichkeit 0,07 V Max Sendeleistung HF Max Sendeleistung VHF Blocking Dynamic Range HF (typ.) 129 - 130 dB (118-120 dB bei SunSDR2)
  • Seite 31 Benutzeranleitung SunSDR2 Blockdiagramm SunSDR2 Inhaltsverzeichnis Seite 31 von 33...

  • Seite 32: Rücksetzen Auf Werkszustand

    Benutzeranleitung SunSDR2 Rücksetzen auf Werkszustand Das Rücksetzen bitte wie folgt: Gerät ausschalten Reset drücken und halten Gerät einschalten, Led blinkt grün / rot Reset loslassen, warten bis Led dauerhaft grün leuchtet und danach die Konsole starten. Firmware neu installieren (Deep Reset): Gerät ausschalten Reset und WL drücken und halten Gerät einschalten, Led blinkt grün / rot...

  • Seite 33: Ändern Der Ip-Adresse

    Benutzeranleitung SunSDR2 Ändern der IP-Adresse Wird der TRX in einem lokalen Netzwerk betrieben, muss in den Einstellungen eine freie IP des LANs eingestellt werden. Vorab im Router-Status unter „angeschlossene Teilnehmer“ eine freie IP-Adresse für den TRX ermitteln. Üblicherweise werden im privaten Bereich IP-Adressen zwischen 192.168.0.0 und 192.168.255.255 verwendet.
