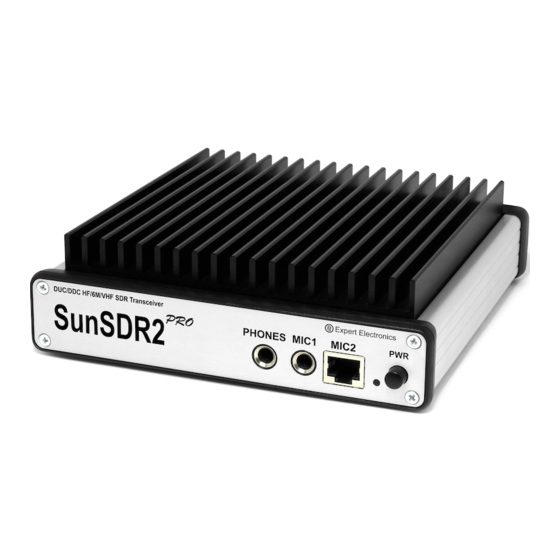

Expert Electronics SunSDR2 PRO Benutzeranleitung
Duc/ddc hf/6m/vhf sdr transceiver
Vorschau ausblenden
Andere Handbücher für SunSDR2 PRO:
- Benutzeranleitung (51 Seiten) ,
- Benutzeranleitung (45 Seiten) ,
- Benutzeranleitung (46 Seiten)
Verwandte Anleitungen für Expert Electronics SunSDR2 PRO
Inhaltszusammenfassung für Expert Electronics SunSDR2 PRO

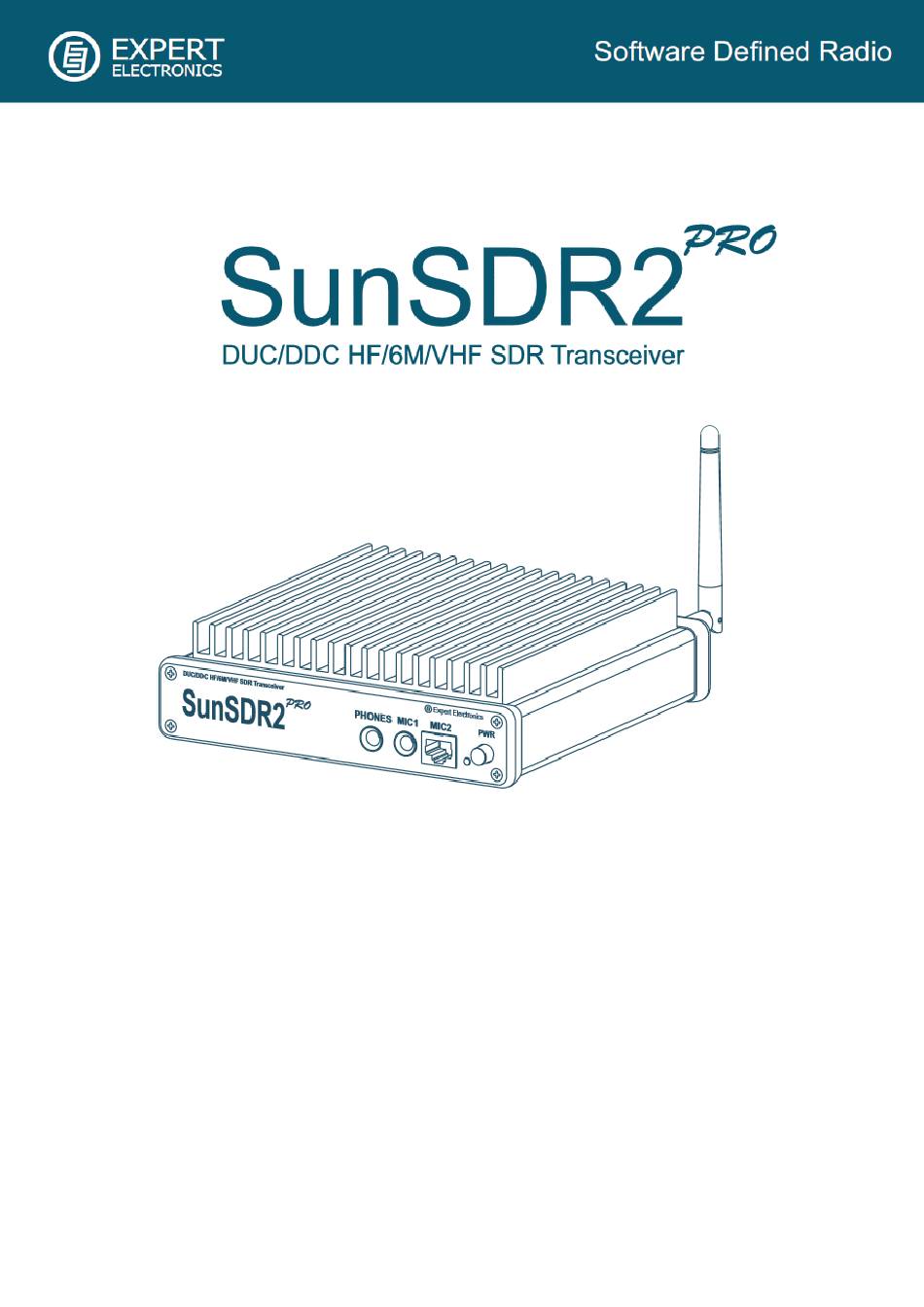

- Seite 1 Benutzeranleitung Softwarestand: ExpertSDR3 V 1.0.1 beta (build 03112022) letzte Änderung: 10.11.2022...
-
Seite 2: Inhaltsverzeichnis
Benutzeranleitung SunSDR2 Inhaltsverzeichnis Inbetriebnahme Digi-Modes Erste Schritte Fldigi Einstellung der IP-Adresse MixW Software starten JTDX Bedienung Remotebetrieb Übersicht Vorbereitung Bedienelemente Remote Login Spektrum Frequenzeinstellung Anschlüsse Filtereinstellung Vorderseite Notchfilter Rückseite Zweitempfänger Bandscope Anhang Technische Daten Einstellungen Blockdiagramm Bandmanager Rücksetzen auf Werkszustand Transverter Konflikte mit der Portbelegung Mikrofon... -
Seite 3: Inbetriebnahme
Folgende Verzeichnisse werden standardmäßig verwendet: Program: C:\Program Files\ExpertElectronics. Benutzerdaten: C:\Users\..\AppData\Local\Expert Electronics\ExpertSDR3 Aufnahmen: C:\Users\….\Dokumente Für die Inbetriebnahme sind mindestens die Spannungsversorgung (max. 15V) und eine Ethernet- Verbindung erforderlich. Beide Kabel werden mitgeliefert. Alle weiteren Anschlüsse können später hergestellt werden. -
Seite 4: Software Starten
Benutzeranleitung SunSDR2 Software starten Mit dem Start von ExpertSDR3 erscheint zunächst der Expert-Gerätemanager. Hier werden alle im Netzwerk verfügbaren Geräte aufgelistet. Bei Bedarf kann hier die Firmware der entsprechenden Geräte aktualisiert werden. Aktuell ist die Version 86.8 └ Aktualisieren └ Firmwaremanager └... -
Seite 5: Bedienung
Benutzeranleitung SunSDR2 Bedienung Bedienkonsole Die Benutzeroberfläche (GUI) ist weitestgehend frei einstellbar, Größe und Aufteilung können mit der Maus geändert werden. Je nach gewählter Betriebsart werden die dazu erforderlichen Bedienelemente eingeblendet. Beenden der Bedienkonsole direkt mit Alt-F4 (X) oder mit Stop im Gerätemanager. - Seite 6 Benutzeranleitung SunSDR2 linke Maustaste rechte Maustaste Tune Audio-Mixer Empfänger stumm schalten Break In Einstellung für CW SPLIT Einstellung der Shift RX1 aufzeichnen (mp3) RX1 ausgeben (über Soundkarte) Bandwahl (5 Stapelspeicher pro Band) linke Maustaste rechte Maustaste Aufnahme Wiedergabe mit TX Wiedergabe ohne TX Mode RF-Verstärkung...
- Seite 7 Benutzeranleitung SunSDR2 61 62 67 68 69 70 71 72 linke Maustaste rechte Maustaste RIT Offset XIT Offset Step Frequenzschritte Mausrad AGC Regelung normal/schnell Regelung Ein/Aus NB Noise Blanker (Impulsstörungen) Sollwert für Schwelle und Pulsbreite ♦♦ BIN Bineurales Filter (räumliches Hören) NR Noise Reduction (Rauschunterdrückung) Qualität ♦♦...
-
Seite 8: Spektrum
Benutzeranleitung SunSDR2 Spektrum Je nach Position wird der Mauszeiger zur Hand, damit können dann folgende Einstellungen vorgenommen werden: Levelskala (dBm) positionieren: linke Maustaste skalieren: rechte Maustaste RX und TX werden separat eingestellt Frequenzskala skalieren: rechten Maustaste Wasserfall: linke Maustaste Zoom-Mittelpunkt (blaue Marke) positionieren mit der linken Maustaste. -
Seite 9: Notchfilter
Benutzeranleitung SunSDR2 Notchfilter Mit NF+ können bis zu 8 variable Notch- Filter hinzugefügt werden. Position und Breite der Notchfilter werden mit der linken Maustaste eingestellt, funktioniert wie beim RX-Filter. Löschen eines Filters mit Doppelklick links oder mit Mausradklick auf das Filter. Zweitempfänger Wird mit RX2 aktiviert, Rechtsklick auf RX2 ändert die Anordnung. -
Seite 10: Bandscope
Benutzeranleitung SunSDR2 Bandscope Übersicht der Bandbelegung, Bedienung funktioniert wie im Spektrum. Der blaue Bereich stellt die Amateurfunk- ,der gelbe Bereich die Rundfunk-Bänder dar. Inhaltsverzeichnis Seite 10 von 37... -
Seite 11: Audio Mixer
Benutzeranleitung SunSDR2 CW Break In Geschwindigkeit der TCI CW-Makros TX Verzögerung der TCI CW-Makros Sendegeschwindigkeit TX Abfallverzögerung TX Einschaltverzögerung CW Tonfrequenz Punktlänge Strichlänge Punkt-Strich Zeichenpause Wortpause Flankensteilheit Punkt-Strich Automatik Punkt-Strich vertauschen Split Rücksetzen Splitbetrieb mit Klick auf von VFO A Audio Mixer Nur aktiv wenn beide Empfänger laufen, Besonders hilfreich wenn mit Kopfhörer... - Seite 12 Benutzeranleitung SunSDR2 Stationsspeicher die aktuelle QRG wird mit hinzugefügt, weitere Bearbeitung durch Klick auf die 3 Punkte. Doppelklick auf den Speicher überträgt QRG und Mode in den VFO-A └ Export / Import der Speicher └ Speicher löschen Inhaltsverzeichnis Seite 12 von 37...
-
Seite 13: Einstellungen
Benutzeranleitung SunSDR2 Einstellungen Bandmanager Bandabhängige Einstellung für RX- und TX-Antenne, ExtCtrl, RX- und TX-Delay, RX-Gain und der maximalen Ausgangsleistung, siehe Allgemeines Die ExtCtrl-Ausgänge X1-X4 sind hier z.B. BCD-kodiert für die Bandwahl einer Yaesu Endstufe. Ausgang X5 ist frei, X6 steuert die PTT-Umschaltung (X8) auf eine 2m PA. Der Ausgang 7 ist für die Lüftersteuerung reserviert. -
Seite 14: Mikrofon
Benutzeranleitung SunSDR2 Mikrofon Boost zur Vorverstärkung des Mikrofonsignals DC block unterdrückt niederfrequente Anteile im Mikrofonsignal Rotator zur besseren Symmetrierung des Audiosignals Noise gate Unterdrückt störende Signale unterhalb der Filterschwelle in den Sprechpausen. Schwelle so einstellen, dass bei TX ohne Modulation kein Mic-Pegel mehr auftritt Preproc. - Seite 15 Benutzeranleitung SunSDR2 Sound (Kopfhörer und Lautsprecher) Loudness, zur Kompensation einer altersbedingten Fehlhörigkeit Globale Audio Balance Equalizer mit 5 Speichern zur Höroptimierung RX1 wird direkt von der Konsole gesteuert Verzeichnis und Dateiname für den Audiorekorder Die Audiodaten werden kontinuierlich und blockweise (Duration) als mp3 gespeichert.
-
Seite 16: Rx-Prozessor
Benutzeranleitung SunSDR2 RX Prozessor Hier können die AGC Regelparameter und Filter je nach Betriebsart individuell voreingestellt werden. Ansprechzeit Erholungszeit Wartezeit Filter-Taps, größere Werte erhöhen die Flankensteilheit die gewählten Filtereinstellungen im Digi-Mode beziehen sich hier auf ein Offset von 1500Hz, siehe TX-Prozessor Digi-Modes Text im Knopf ┘... -
Seite 17: Tx-Prozessor
Benutzeranleitung SunSDR2 TX Prozessor Modulator Einstellung der Durchlassfilter für AM, SSB und DIG. Offset erleichtert die Abstimmung im Digitalbetrieb, die Mittenfrequenz des Digimode- Programms auf den selben Wert einstellen! Taps Größere Werte erhöhen die Flankensteilheit der Filter. Generator aktiviert den Ein- oder Zweitontest in LSB (aktiv mit PTT oder TX) Allgemeines Drive und Tune werden bandweise gespeichert. -
Seite 18: Programmstart
Benutzeranleitung SunSDR2 Programmstart Zum automatischen Starten und Beenden von weiteren Programmen mit ExpertSDR, hier z.B. RadioSync zur Emulation der VAC - und CAT - Schnittstellen. Inhaltsverzeichnis Seite 18 von 37... -
Seite 19: Display
Benutzeranleitung SunSDR2 Display positioniert die Grundlinie für optimalen Anzeigebereich Offset für die Grundlinie Querfilter des Spektrums (slow = hohe Filterung) vertikale Geschwindigkeit Anzeigebereich aktiviert den Direktzugriff auf die Band- und Mode-Auswahl deaktiviert das Setzen des Cursors durch den TCI Frequenzsollwert Farbe der Spektrallinie Füllfarbe des Spektrums Farbschema des Wasserfalls... -
Seite 20: Spots
Benutzeranleitung SunSDR2 Spots (ist aktuell noch nicht implementiert) Anzahl der Spots im Display (50-200) Anzeigedauer der Spots (3-20 Minuten) Sonstiges nur für evtl. Kommunikation mit externen Programmen erforderlich. IQ File Format: ExperSDR3 / HDSDR / WAV (mp3) Dateiverzeichnis, Wiedergabe je nach gewähltem Format mit ExpertSDR, HDSDR oder dem Mediaplayer... -
Seite 21: Expert Sync
Benutzeranleitung SunSDR2 Expert Sync Hierzu muss zunächst im Gerätemanager der Serverport für die Synchronisierung der Geräte aktiviert werden. Die zu synchronisierenden Teilnehmer müssen sich im selben Netzwerk befinden und auch den selben Port benutzen. In der Bedienkonsole werden die entsprechenden Funktionen angewählt und aktiviert Inhaltsverzeichnis... -
Seite 22: Schnittstellen
Benutzeranleitung SunSDR2 Schnittstellen (Transceiver Control Interface) Über diese Schnittstelle können externe Programme oder Hardware mit dem Transceiver gekoppelt werden. Bei TCI handelt es sich um einen WebSocket Server auf den mehrere Clients gleichzeitig zugreifen können, wie zum Beispiel Logger, Skimmer, Digi-Mode Software, Endstufen, Antennenschalter, etc. -
Seite 23: Vspe
Benutzeranleitung SunSDR2 VSPE: http://www.eterlogic.com/Products.VSPE.html Hier legt man einen Connector an, anders als bei einer normalen Serien-Schnittstelle kann der Connector 2-fach belegt werden, somit können 2 Anwendung den selben Port zum Datenaustausch nutzen. In unserem Beispiel wird COM4 für die Verbindung zu Fldigi verwendet. Die Portnummern dürfen sich nicht mit den physikalischen Schnittstellen überschneiden! VAC: http://software.muzychenko.net/eng/... -
Seite 24: Radiosync
Benutzeranleitung SunSDR2 RadioSync Hiermit werden die CAT-Schnittstelle(n) und die virtuellen Audiokabel für den Anschluss von Digi- Mode Software bereitgestellt. Das Programm wird zusammen ExpertSDR3 installiert. Weitere Features: - Anbindung von Skimmern - Weiterleitung von PTT-Signalen - Synchronisation von Transceivern (ähnlich OmniRig) Beispiel für eine Anbindung von Digi- Mode Software via VAC und CAT. -
Seite 25: Digi-Modes
Benutzeranleitung SunSDR2 Digi-Modes Die Digi-Modes sollten immer in Betriebsart DIGU gefahren werden, hierdurch wird die sendeseitige Signaloptimierung deaktiviert. In Verbindung mit dem Offset im DIG-Modulator und entsprechender Filtereinstellung ist die Abstimmung bei PSK und RTTY sehr komfortabel, ein Klick auf das Signal genügt. -
Seite 26: Mixw
Benutzeranleitung SunSDR2 MixW https://www.mixw.de/ Das Programm und die Dokumentation kann von obiger URL heruntergeladen werden, das Programm ist kostenpflichtig. In MixW (hier z.B. Version 3.2) sind dann folgende Einstellungen erforderlich: wie in RadioSync eingestellt. Anschluss an den Connector entspricht dem Offset im DIG-Modulator Weitere Informationen zur Einrichtung finden sich in der MixW Dokumentation. -
Seite 27: Jtdx
Benutzeranleitung SunSDR2 JTDX https://sourceforge.net/projects/jtdx/files/ (für FT8, FT4, etc.) JTDX ist aktuell das einzige Digi-Mode-Programm mit TCI-Schnittstelle, virtuelle Kabel werden hierbei nicht benötigt. Das Programm und die Dokumentation kann von obiger URL heruntergeladen werden, das Programm ist kostenlos. Zur Anbindung sind folgende Einstellungen erforderlich: Alle weiteren Einstellungen im Abschnitt Radio und Audio bleiben default. -
Seite 28: Remotebetrieb
Benutzeranleitung SunSDR2 Remotebetrieb Vorbereitung Zunächst die aktuelle Version und die Dokumention der Server Software (Starter) herunterladen. Die Datei entpacken und das Verzeichnis an einen beliebigen Ort kopieren. Auf der Expert Serverseite https://cloud.eesdr.com:5450/reg.html ein Benutzerprofil erstellen und registrieren. Die Datei „config.json“ im Starter-Verzeichnis suchen und mit dem Editor die zuvor angelegten Profildaten eintragen: "email"... -
Seite 29: Remote Login
Benutzeranleitung SunSDR2 Remote Login Für den Remotebetrieb kann ExpertSDR3 oder der SDR Web Client benutzt werden. ExpertSDR3 Die ExpertSDR3-Software auf dem Remote-PC starten, im ExpertSDR-Manager die zuvor festgelegten Profildaten eintragen und mit Login die Verbindung starten. Im Manager werden dann neben den lokalen nun auch die Remote-Stationen angezeigt. Mit Start öffnet sich der Remote Client: Bedienung wie zuvor beschrieben. -
Seite 30: Web Client
Benutzeranleitung SunSDR2 Web Client Aufruf mit dem Browser: https://cloud.eesdr.com:5450/ dann mit den zuvor festgelegten Profildaten einloggen. Mit Go öffnet sich der SDR Web Client: Aktuell funktioniert nur RX und die Bedienung ist noch sehr eingeschränkt, also die weitere Entwicklung abwarten …… Inhaltsverzeichnis Seite 30 von 37... -
Seite 31: Anschlüsse Vorderseite Rückseite
Benutzeranleitung SunSDR2 Anschlüsse Vorderseite Beschreibung der Bedienelemente Kopfhöreranschluss Für Kopfhörer mit einer Impedanz von 16 bis 32 6,3 mm Klinkenbuchse Ohm oder für Aktivlautsprecher MIC1 Elektret Mikrofon (Bias = 2V) 6,3 mm Klinkenbuchse MIC2 Dynamisches Mikrofon RJ45 Buchse Power Led Grün: Betrieb über LAN (SunSDR2 hat getrennte Led‘s) Orange: Betrieb über WLAN... - Seite 32 Benutzeranleitung SunSDR2 Rückseite Stromanschluss X1-X6 programmierbar, siehe Bandmanager Lüftersteuerung PTT Ausgang Anschluss für Schutzdioden +15V SunSDR2pro, max. 1A! (+5V SunSDR2, max. 100mA!) Masse Eingang, z. Zt. undefiniert Eingang, z. Zt. undefiniert RS485 Interface RS485 Interface Hinweis zur Steuerung von Relais Schutzdioden verwenden! Inhaltsverzeichnis Seite 32 von 37...
-
Seite 33: Beschreibung Der Rückseitigen Anschlüsse
Benutzeranleitung SunSDR2 Beschreibung der rückseitigen Anschlüsse WLAN Antenne (Option) Diese Buchse ist eingebaut, wenn der Transceiver SMA-Buchse über WLAN verfügt 10 MHz Referenz Für den Anschluss eines externen SMA-Buchse Referenzoszillators mit 10 MHz und 3 Vss RX Out ADC Eingang (max. -
Seite 34: Anhang
Benutzeranleitung SunSDR2 Anhang Technische Daten SunSDR2 Frequenzbereich RX HF 9 kHz – 65 MHz Frequenzbereich RX VHF 96 – 148 MHz Frequenzbereich TX HF Alle Amateurfunkbänder Frequenzbereich TX VHF 144 – 148 MHz RX Empfindlichkeit 0,07 V Max Sendeleistung HF Max Sendeleistung VHF Blocking Dynamic Range HF (typ.) 129 - 130 dB (118-120 dB bei SunSDR2) - Seite 35 Benutzeranleitung SunSDR2 Blockdiagramm SunSDR2 Inhaltsverzeichnis Seite 35 von 37...
-
Seite 36: Rücksetzen Auf Werkszustand
Benutzeranleitung SunSDR2 Rücksetzen auf Werkszustand Das Rücksetzen bitte wie folgt: Gerät ausschalten Reset drücken und halten Gerät einschalten, Led blinkt grün / rot Reset loslassen, warten bis Led dauerhaft grün leuchtet und danach die Konsole starten. Firmware neu installieren (boot loader mode): Gerät ausschalten Reset und WL drücken und halten Gerät einschalten, Led blinkt grün / rot... -
Seite 37: Ändern Der Ip-Adresse
Benutzeranleitung SunSDR2 Ändern der IP-Adresse Wird der TRX in einem lokalen Netzwerk betrieben, muss in den Einstellungen eine freie IP des LANs eingestellt werden. Vorab im Router-Status unter „angeschlossene Teilnehmer“ eine freie IP-Adresse für den TRX ermitteln. Üblicherweise werden im privaten Bereich IP-Adressen zwischen 192.168.0.0 und 192.168.255.255 verwendet.
