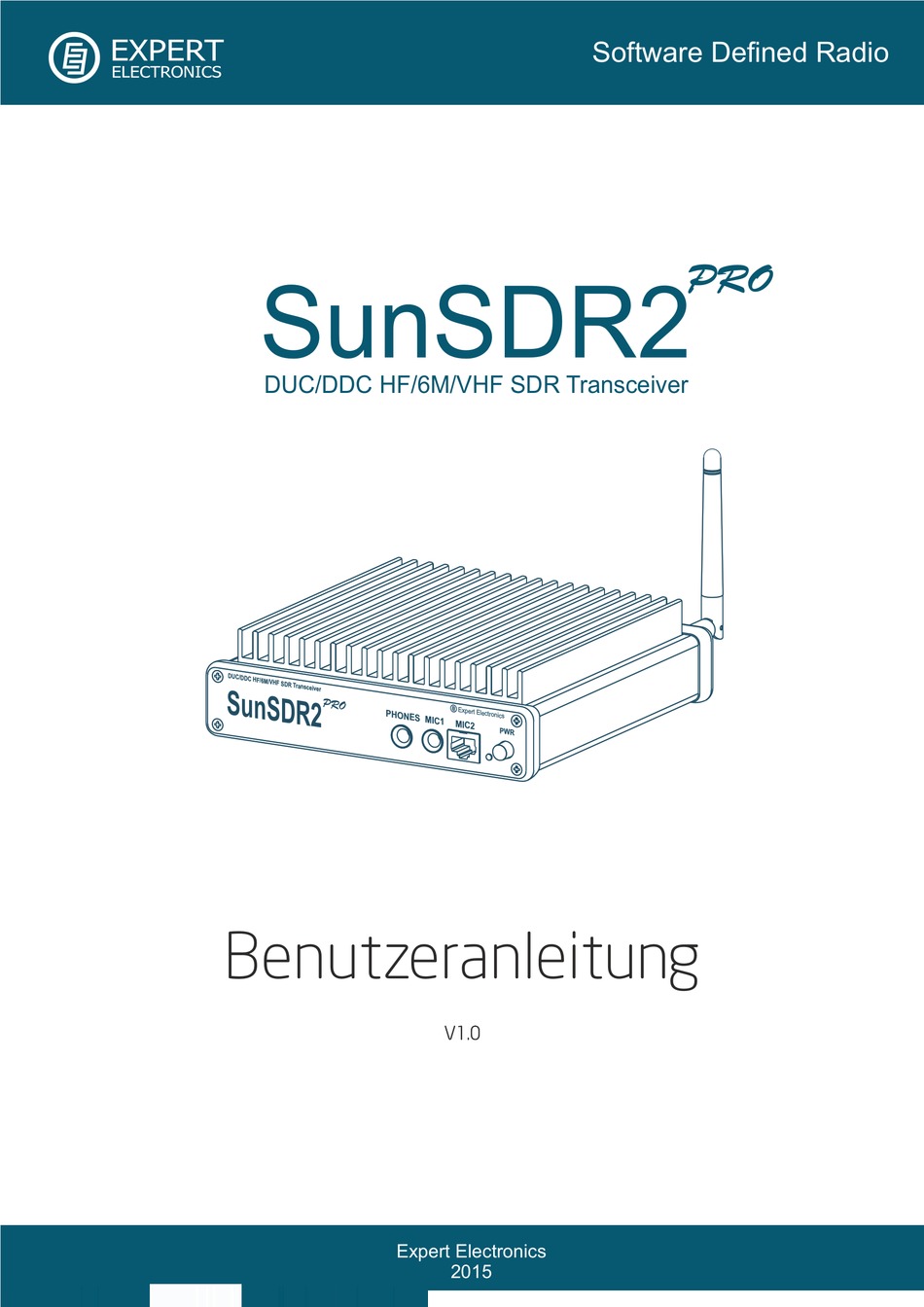

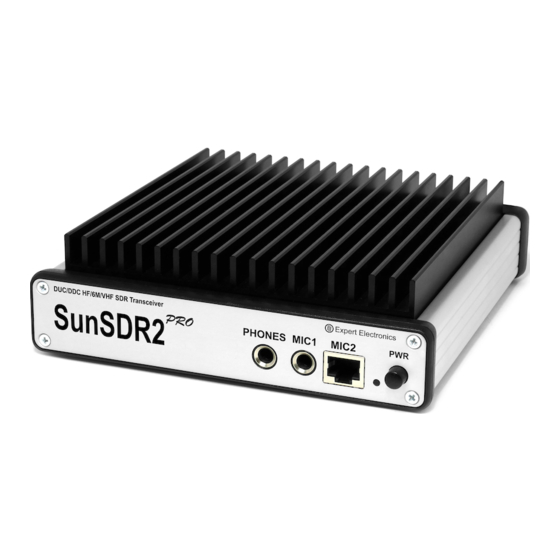

- Seite 1 S u n S D R 2 P R O E xp er t E le P H O N E S ct ro ni cs M IC 1 M IC 2 P W R Benutzeranleitung V1.0 Expert Electronics 2015...
-
Seite 2: Inhaltsverzeichnis
Expert Electronics DUC/DDC SDR Transceivers Series Inhaltsverzeichnis Einstellung des Transceivers Einstellung de IP-Adresse Option Menü - Device 1.2.1 Sub-Men - Mic 1.2.2 Sub-Menü - VAC 1.2.3 Sub-Menü - VOX 1.2.4 Sub-Menü - DSP 1.2.5 Sub-Menü - TX 1.2.6 Sub-Menü - CW 1.2.7... -
Seite 3: Einstellung Des Transceivers
Einstellung der IP-Adresse Expert SDR-Software auf dem PC installieren. SunSDR2 PRO über LAN mit dem PC verbinden (direkt oder über den Router), der TRX hat ab Werk die Adresse 192.168.16.200 IP-Adresse des PC auf 192.168.16.1 stellen (alte Einstellung merken!) und ggf. PC neu starten (ab WIN7 nicht erforderlich). - Seite 4 Expert Electronics DUC/DDC SDR Transceivers Series Inhaltsverzeichnis Bleibt der SunSDR2 PRO in einem lokalen Netzwerk (über einen Router) angeschlossen, muss in Options-Device-Expert entsprechend eine freie IP des LANs eingestellt werden (z.B. 192.168.1.20). Zunächst den TRX ausschalten! Dann mit Set IP Address die neue Adresse in den TRX schreiben, sie wird dann automatisch in SDR Address übernommen, ggf.
-
Seite 5: Option Menü - Device
Expert Electronics DUC/DDC SDR Transceivers Series 1.2 Option Menü – Device Inhaltsverzeichnis SDR Address: aktuelle IP-Adresse, Standard ist 192.168.16.200. SDR Port: aktuelle UDP Port-Nummer, Standard ist 50001 Hinweis: es werden immer 2 Ports belegt. SampleRate: Bandbreite des Spektrum-Adapters. Test: z.Zt. ohne Funktion SDR Info: detaillierte Informationen über Modell, Seriennummer,... - Seite 6 Expert Electronics DUC/DDC SDR Transceivers Series 1.2.1 Option Menü - Device – Mic Inhaltsverzeichnis Einstellungen für das PC- Mikrofon Buffer size: so klein wie möglich einstellen um die Laufzeit-Verzögerung des PC-Mikrofons gering zu halten. Latency: default = 0 AGC: mit Threshold die gewünschte Schwelle einstellen.
- Seite 7 Expert Electronics DUC/DDC SDR Transceivers Series 1.2.2 Option Menü - Device – VAC Inhaltsverzeichnis Für den Sound-Anschluss von Digimode Programmen. RX ist die Leitung zum Decoder, TX die Leitung vom Decoder (MixW oder Fldigi, etc.) Hinweis: die Sample rate im Decoder sollte immer ein ganzzahliger Teil von 44100 sein (z.B.
- Seite 8 Expert Electronics DUC/DDC SDR Transceivers Series 1.2.4 Option Menü - Device – DSP Inhaltsverzeichnis Einstellung der Regelparameter: Slope (Steilheit) Attack (Angriffszeit) Decay (Verfallszeit) Hang time (Verweilzeit) Threshold (Regelbereich) Parameter für DSP-Filter Taps (Filterlänge) Delay (Verzögerung) Rate (Regeleingriff) Leak (Fangbereich) Filter Einstellung der Durchlass-Filter bezogen auf SR &...
- Seite 9 Expert Electronics DUC/DDC SDR Transceivers Series 1.2.5 Option Menü - Device – TX Inhaltsverzeichnis Low/High Einstellung für TX-Bandbreiten. Offset erleichtert die Abstimmung im Digi-Mode Synch with RX synchronisiert die TX-Bandbreite mit dem aktuellen RX-Filter. PA control aktiviert den PTT-Ausgang beim Tunen (X8).
- Seite 10 Expert Electronics DUC/DDC SDR Transceivers Series 1.2.7 Option Menü - Device - Ext Control Inhaltsverzeichnis Einstellung für die Ausgänge X1 – X6. Hier z.B. BCD-codiert zur Bandwahl einer Endstufe, X1-X4 entsprechend A-D. Alle Ausgänge sind als „Open Kollektor“ (Stromsenke) ausgeführt.
- Seite 11 Expert Electronics DUC/DDC SDR Transceivers Series 1.2.8 Option Menü - Device – Expert Inhaltsverzeichnis Bandabhängige Leistungskorrektur für HV und VHF, mit „WRITE“ werden die Änderungen dauerhaft gespeichert. Das Fenster SDR2 buttons hat nur Monitorfunktion, hiermit können die PTT und Keyer Eingänge überprüft werden.
-
Seite 12: Option Menu - Sound Card
Expert Electronics DUC/DDC SDR Transceivers Series 1.3 Option Menü - Sound Card Inhaltsverzeichnis Diese Einstellungen sind erforderlich um den Lautsprecher des PCs zu verwenden (spez. für Remote-Betrieb) Einstellung in Options-Device „Disable Audio Output“ beachten! Buffer size: so klein wie möglich einstellen um die Laufzeit-Verzögerungen gering zu halten. -
Seite 13: Option Menü - Display
Expert Electronics DUC/DDC SDR Transceivers Series 1.4 Option Menü – Display Inhaltsverzeichnis Hier kann alles nach Geschmack eingestellt werden: Update period für langsamere PC’s evtl. vergrößern FFT size ändert die Querauflösung der Spektrallinie Show bands Bandbereich im Spektrum anzeigen Show limits each band Skalierung des Spektrums ist bandabhängig. -
Seite 14: Option Menü - Cat
Expert Electronics DUC/DDC SDR Transceivers Series 1.5 Option Menü - CAT Inhaltsverzeichnis Enable CAT COM-Port für CAT des Digimode Programms Enable PTT COM-Port für PTT des Digimode Programms Enable Footswitch COM-Port für zusätzliche PTT Steuerung, z.B. Fußschalter View Log CAT Monitor, zur Darstellung des Datenverkehrs zum Digimode Programm. -
Seite 15: Option Menü - Panel
