Software-Installation Zunächst die aktuelle Expert SDR-Software bei Expert Electronics herunterladen und auf dem PC installieren. Hierbei auch die entsprechenden „Release Notes“ beachten. Die zugehörige Dokumentation kann dort ebenfalls heruntergeladen werden. Speziell die Dokumente Getting Started oder Setting up SunSDR2 for DUMMIES enthalten nützliche Hinweise für die erste Einrichtung.
Seite 4
Benutzeranleitung SunSDR2 Inhaltsverzeichnis In Options-Device kann jetzt mit SDR-Info die Verbindung überprüft werden. Bleibt der TRX ohne Router direkt mit dem PC verbunden, ist keine weitere Einstellung erforderlich. Achtung! Der SDR Port 50001 darf nicht von anderen Anwendungen belegt sein, ggf. wie auf der nächsten Seite beschrieben ändern.
Benutzeranleitung SunSDR2 Einstellung der IP-Adresse mit Router Inhaltsverzeichnis Wird der SunSDR2 in einem lokalen Netzwerk betrieben, muss in Options-Device- Expert eine freie IP des LANs eingestellt werden. Vorab im Router-Status unter „angeschlossene Teilnehmer“ eine freie IP-Adresse für den TRX ermitteln. Üblicherweise werden im privaten Bereich IP-Adressen zwischen 192.168.0.0 und 192.168.255.255 verwendet.
Seite 6
Benutzeranleitung SunSDR2 Option Menü - Device Inhaltsverzeichnis IP-Adresse, StandarIP ist 192.168.16.200. UDP Port-Nummer Abtastrate (Bandbreite) des Spektrum-Adapters. Deaktiviert den Kopfhörer (HP) Breitbandfilter / Bandpassfilter bzw. Automatisch Vorverstärker (+22dB) für VHF externe 10 MHz Referenz Discover Findet alle SunSDR-Transceiver im Netzwerk, Auswahl mit Use SDR Info detaillierte Informationen über Modell, Seriennummer, Hard- &...
Seite 7
Benutzeranleitung SunSDR2 Option Menü - Device - VOX Inhaltsverzeichnis TX-Abfallverzögerung VOX-Empfindlichkeit Option Menü - Device - DSP AGC Parameter Ansprechzeit Erholungszeit Wartezeit Rücksetzen auf die Standardwerte. DSP Parameter NR / ANF Filterlänge Regelverzögerung Regeleingriff Fangbereich Rücksetzen auf die Standardwerte Die Einstellungen hängen stark vom aktuellen QRN ab, hier muss man sich langsam herantasten.
Seite 8
Benutzeranleitung SunSDR2 DSP Parameter APF (Audio Peak Filter) Inhaltsverzeichnis Verstärkung des Filters Bandbreite (Slope) Filtermitte bei SSB Das CW Filter arbeitet gut mit RX- Filterbreiten > 250Hz DSP Parameter Filter taps Durchlass-Filter für SSB, AM/NFM, DIG und CW, größere Werte erhöhen die Flankensteilheit, siehe auch: http://media.sunsdr.eu/2016/04/Filter-Shape-Factor.pdf DSP Parameter Noise Blanker NB1 unterdrückt weiche...
Seite 9
Benutzeranleitung SunSDR2 Option Menü - Device - TX Inhaltsverzeichnis SSB Bandbreite min. max. AM / DSM Bandbreite DIG Bandbreite Min. Max. Offset synchronisiert die TX-Bandbreite mit dem aktuellen RX-Filter. Offset erleichtert die Abstimmung im Digimode, der Wert sollte mit der Mittenfrequenz des Digimode-Programms übereinstimmen.
Seite 10
Benutzeranleitung SunSDR2 Option Menü - Device - TX Inhaltsverzeichnis Wiedergabelautstärke des Rekorders aktiviert den PTT-Ausgang beim Tunen (X8) Filterkurve der Sendefilter, größere Werte erhöhen die Flankensteilheit, siehe auch: http://media.sunsdr.eu/2016/04/Filter-Shape-Factor.pdf PTT Verzögerung wir d bei CW deaktiviert verzögert das HF-Signal verzögert die PTT Mithören über PC mit geringer Latenz Seite 10 von 50...
Seite 11
Benutzeranleitung SunSDR2 Option Menü - Device - CW Inhaltsverzeichnis Additional Key Zum Anschluss externer CW- Geber über eine serielle Schnittstelle. Die Punkt-Strich Eingänge (RTS/DTR) können getauscht werden. Secondary Key Eingang für Digimode-Programme mit CW-Tastung (anstatt AFSK). Option Menü - Device - Ext Control Thermostat: aktiviert X7 für eine Lüftersteuerung.
Seite 12
Benutzeranleitung SunSDR2 Option Menü - Device - Expert Inhaltsverzeichnis Änderung der IP-Adresse, siehe Einrichtung zur bandabhängigen Leistungskorrektur für die Amateurfunkbänder. Übernahme mit Write. Interne Rauschquelle, verbessert die Intermodulation des ADC für Messungen mit einem Signalgenerator. Im Betrieb mit Antenne [Off] Diese Funktion mischt die Bits auf dem Bus zwischen ADC und FPGA.
Seite 13
Benutzeranleitung SunSDR2 Frequency coefficient Inhaltsverzeichnis Für die Korrektur der Frequenzanzeige. Hierzu einen Zeitzeichen-Sender z.B. 14.996 oder 9.996 MHz einstellen. Ist das Signal auf „zero beat“, ist keine Korrektur erforderlich. Bei einer positiven Signal-Differenz, muss mit einem positiven Korrekturwert kompensiert werden. Die Einheit beträgt 0,1 Hz. Übernahme mit Write.
Seite 14
Benutzeranleitung SunSDR2 Option Menü - Sound Card Inhaltsverzeichnis Diese Einstellungen sind erforderlich um den Lautsprecher des PCs zu verwenden. Hinweis: Puffer nur im Falle von Audio Aussetzern vergrößern. Für externe Audio- systeme wie Recorder, Verstärker, etc. Line-Out zum Soundsystem Line-Out Aufzeichnung als wave oder mp3 im User-Verzeichnis Seite 14 von 50...
Seite 15
Benutzeranleitung SunSDR2 Option Menü - VAC Inhaltsverzeichnis Für den Sound-Anschluss von Digimode Programmen (MixW oder Fldigi, etc.) ist das Programm VAC (Virtual Audio Cable) erforderlich, es muss separat installiert werden, siehe http://software.muzychenko.net/eng/ Im VAC Control Panel müssen mindestens 2 Audiokabel (RX/TX) mit folgenden Einstellungen angelegt werden: zum Decoder vom Decoder Abtastrate...
Seite 16
Benutzeranleitung SunSDR2 Option Menü - Display Inhaltsverzeichnis In diesen Menüs kann alles nach Geschmack eingestellt werden. Main Text für Fenstertitel Länderauswahl English oder Russian Dark oder Gray sperrt den Bildschirmschoner immer im Vordergrund ExpertSDR startet mit OS Profilname im Fenstertitel 4k Unterstützung siehe unten Im Benutzerverzeichnis kann in der Datei “region_options.ini“...
Seite 17
Benutzeranleitung SunSDR2 Spectrum Inhaltsverzeichnis Querauflösung der Spektrallinie nach Geschmack einstellen Querfilter für weiche Spectrum-Linie für schnelle PC’s evtl. verkleinern Spectrum-Linie Füllfarbe Bandbereich im Spektrum anzeigen Skalierung des Spektrums bandabhängig Zoomfaktor des Spektrums bandabhängig Zoommittelpunkt gem. VFO A erzeugt weiche Übergänge Frequenz- und Signalstärke am Cursor zeigt den Frequenzversatz der VFO‘s blendet das Fadenkreuz nach 10 Sek.
Seite 18
Benutzeranleitung SunSDR2 Inhaltsverzeichnis Waterfall stoppt den Wasserfall bei TX Level Mode Bereich und Geschwindigkeit des Wasserfalls Render Mode Farbgebung des Wasserfalls Seite 18 von 50...
Seite 19
Benutzeranleitung SunSDR2 Inhaltsverzeichnis Farben und Anzeigen Menü Grid Gitterfarbe Transparenz Menü Filter RX-Filter im Wasserfall darstellen zeigt Text neben RX-Filter zeigt S-Meter neben RX-Filter Menü Background Solid = einfarbig, einstellbar Gradient = Farbverlauf, separat einstellbar Image = Auswahl diverser Skins oder eigener Bilder Menü...
Seite 20
Benutzeranleitung SunSDR2 Option Menü - CAT Inhaltsverzeichnis ECATv1 oder OmniRig Aktiviert die CAT-Schnittstelle COM-Port für CAT des Digimode Programms Aktiviert das FR Kommando (für VFO B) Aktiviert das AN Kommando, zur Umschaltung der HF Antenne A2/A3 AG Kommando wirkt global (Volume Regler) Aktiviert PTT COM-Port für PTT des Digimode Programms, falls PTT nicht über CAT funktioniert...
Seite 21
Benutzeranleitung SunSDR2 Virtuelles Nullmodemkabel Inhaltsverzeichnis Zum Betrieb mit Digimode-Software ist das Programm com0com erforderlich. siehe: https://sourceforge.net/projects/com0com/ Für CAT und PTT sind zwei virtuelle Kabel nötig. Die Portnummern sind beliebig, dürfen sich aber nicht mit den physikalischen Schnittstellen überschneiden! Seite 21 von 50...
Seite 22
Benutzeranleitung SunSDR2 Option Menü - Panel Inhaltsverzeichnis Einstellung für den optionalen E-Coder. In den „Pull Down“ Menüs sind die verfügbaren Funktionen gelistet. Option Menü - Features Zum automatischen Starten und Beenden von weiteren Programmen mit ExpertSDR, hier z.B. MixW Seite 22 von 50...
Seite 23
Benutzeranleitung SunSDR2 Option Menü - ExpertSync Inhaltsverzeichnis Für die Synchronisierung von SunSDR-Geräten (Transceiver, Receiver) wird die ExpertSync Software benötigt, siehe: https://eesdr.com/en/support-en/software-en IP-Adresse des SyncServers, läuft der Server auf dem lokalen PC, lautet die Adresse 127.0.0.1 Synchronisiert RX1 bei allen Teilnehmern Synchronisiert RX2 bei allen Teilnehmern Synchronisiert die Filtereinstellungen Synchronisiert die RIT-Einstellungen...
Seite 24
Benutzeranleitung SunSDR2 Option Menü - CW Skimmer Inhaltsverzeichnis Alle Skimmer mit Telnet-Verbindung können genutzt werden. Das Telnetprotokoll von ExpertSDR2 unterstützt IP-Adresse und DNS-Namen, z.B.: cluster.hrdlog.net IP oder DNS des Skimmer-Servers, auf dem lokalen PC, lautet die IP 127.0.0.1 Port-Adresse des SyncServers Connect Verbindet ExpertSDR mit dem Skimmer-Server für die Anmeldung am Server für die Anmeldung am Server...
Seite 25
Benutzeranleitung SunSDR2 Option Menü - Shortcuts Inhaltsverzeichnis Hier können die gelisteten Funktionen mit „Shortcuts“ belegt werden. Es können die Funktionstasten, sowie beliebige Kombinationen mit den Steuerungstasten Strg, Alt und Shift verwendet werden. Hinweise - Die Shortcuts funktionieren nur, wenn der Fokus auf ExpertSDR liegt. - Set RX-Antenna wechselt zwischen A2 / A3 / AD-in Die Auswahl wird links neben dem VFO A angezeigt.
Seite 26
Benutzeranleitung SunSDR2 Band:0,Option Menü – TCI Inhaltsverzeichnis Aktivierung der TCI-Schnittstelle Serverport für Software mit TCI Unterstützung. Parameter für die Ausführung der CW-Macros Bei TCI handelt es sich um einen WebSocket Server auf den mehrere Clients gleichzeitig zugreifen können, wie zum Beispiel Logbuchprogramme, Skimmer, Endstufen, Antennenschalter, etc.
Seite 27
Benutzeranleitung SunSDR2 Inhaltsverzeichnis Die Schnittstelle kann z.B. mit dem Weasel WebSocket Client (Plug In für Firefox) einfach getestet werden Häufig benutzte Befehle können mit M+ gespeichert werden. Seite 27 von 50...
Seite 28
Benutzeranleitung SunSDR2 Option Menü - Spot settings Inhaltsverzeichnis Hier können verschiedene Telnet Cluster für die Spot-Übermittlung eingetragen werden. Eine Liste der verfügbaren Cluster findet man im Netz, z.B. bei: https://www.ng3k.com/Misc/cluster.html Die Anzeige der Spots muss im Option-Menü Display-Spectrum aktiviert werden, sie werden dann mit der gewählten Farbe im Spektrum angezeigt.

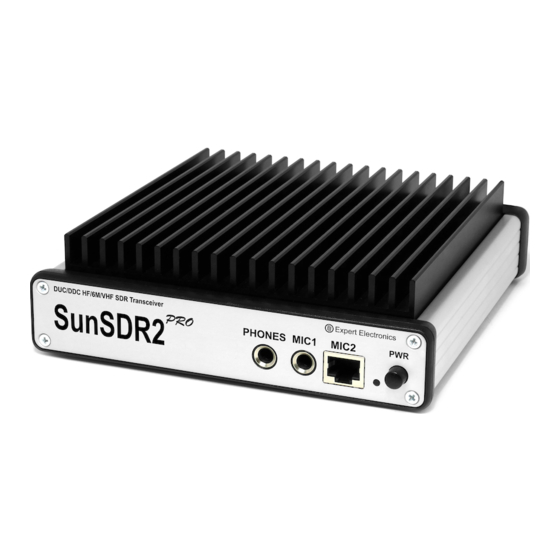

Benutzeranleitung SunSDR2 Bedienung Inhaltsverzeichnis Frontseite Beschreibung der Bedienelemente Kopfhöreranschluss Für Kopfhörer mit einer Impedanz von 16 bis 6,3 mm Klinkenbuchse 32 Ohm oder für Aktivlautsprecher MIC1 Elektretmikrofon (Bias = 2V) 6,3 mm Klinkenbuchse MIC2 Dynamisches Mikrofon RJ45 Buchse Power Led Grün: Betrieb über LAN (SunSDR2 hat getrennte Led‘s) Orange: Betrieb über WLAN...
Seite 30
Benutzeranleitung SunSDR2 Rückseite Inhaltsverzeichnis Stromanschluss Rückansicht X1-X7 programmierbar, siehe ExtCtrl PTT Ausgang Anschluss für Schutzdioden +15V SunSDR2pro, max. 1A! (+5V SunSDR2, max. 100mA!) Masse Eingang, z. Zt. undefiniert Eingang, z. Zt. undefiniert RS485 Interface RS485 Interface Hinweis zur Steuerung von Relais Schutzdioden verwenden! Weitere Infos siehe hier: http://sunsdr.eu/support/application-notes/...
Seite 31
Benutzeranleitung SunSDR2 Beschreibung der Anschlüsse Inhaltsverzeichnis WLAN Antenne (Option) Diese Buchse ist eingebaut, wenn der SMA-Buchse Transceiver über WLAN verfügt 10 MHz Referenz Für den Anschluss eines externen SMA-Buchse Referenzoszillators mit 10 MHz und 3 Vss RX Out ADC Eingang (max.
Seite 32
Benutzeranleitung SunSDR2 Bedienpanel (GUI) Inhaltsverzeichnis Das Bedienpanel gliedert sich in drei Teile: 1. Funktionsbereich mit Anzeigen für Frequenz und Signalstärke, wie es von einem „normalen“ TRX bekannt ist. 2. Panoramascope mit skalierbarer Pegel- und Frequenzanzeige. Die Fenstergröße kann durch vertikales Verschieben der Frequenzskala geändert werden.
Seite 33
Benutzeranleitung SunSDR2 Mikrofonauswahl Inhaltsverzeichnis Die AGC wird in der MIC-Auswahlbox aktiviert! MIC1 für ein Elektretmikrofon MIC2 für ein dynamisches Mikrofon Die Verstärkung muss für jeden Typ separat eingestellt werden. Einstellung der VOX-Empfindlichkeit siehe Options-Device-VOX PC Lautsprecher aktivieren Kopfhörer ein-/ausschalten, siehe Options-Device Seite 33 von 50...
Seite 34
Benutzeranleitung SunSDR2 Bedienelemente Inhaltsverzeichnis - Zeile 1 Aktivierung des Zweitempfängers. Hinweis: der zweite Empfänger muss im selben Bereich (HF oder VHF) wie RX1 betrieben werden. Preamp Auswahl zwischen -20, -10, 0 und +10 dB Verstärkung. Öffnet den 80 MHz Bandscope Antennenauswahl für RX/TX speichert die Auswahl bandabhängig HF-Empfangsantenne...
Seite 35
Benutzeranleitung SunSDR2 Inhaltsverzeichnis - Zeile 2 Schaltet den Sender auf TX Tune zum Abstimmen, der Pegel ist separat einstellbar. Der PA-Ausgang kann in Option-Device-TX aktiviert werden, siehe Options-Device-TX Aktiviert das „Virtual Audio Cable“ für Digi-Mode Programme. Einstellungen siehe Aktiviert die Rauschsperre, Schwelle wird direkt am S-Meter eingestellt. Mute Stummschaltung Voice Operated Control, siehe...
Seite 36
Benutzeranleitung SunSDR2 Inhaltsverzeichnis - Zeile 4 Zeile kann ausgeblendet und durch Listboxen ersetzt werden, siehe Options-Display Amplituden Modulation Synchrone Amplituden Modulation Doppelseitenband. Unteres Seitenband Oberes Seitenband Telegrafie Schmalband FM DIGL Digital LSB DIGU Digital USB Breitband FM, unterstützt auch den Stereo-Empfang Digital Radio Mondial (verwendet ein 10kHz-Filter mit 5kHz ZF) Hinweise: in DIGL und DIGU werden zur Vermeidung von Signalverzerrungen...
Seite 37
Benutzeranleitung SunSDR2 - Zeile 5 Inhaltsverzeichnis Sub-Empfänger (VFO B) Haupt-Empfänger S-Meter/MIC-Meter - Zeile 6 Frequenzablage bei RX, Mausklick setzt die RX-Frequenz Frequenzablage bei TX, Mausklick setzt die TX-Frequenz Regelverhalten, wird mit Mode und Band gespeichert. Step Abstimmschritte des Mausrades, wird mit Mode und Band gespeichert. RxEq RX Equalizer TxEq...
Benutzeranleitung SunSDR2 Frequenzeinstellung Inhaltsverzeichnis Mit Druck auf das Mausrad werden die Hilfslinien für das Fadenkreuz ein- bzw. um- geschaltet. Standardmäßig ist VFO A aktiviert, VFO B wird mit SubRX eingeschaltet. Die Frequenzeinstellung kann auf verschiedene Arten erfolgen: Anfassen und verschieben des Filters mit der linken Maustaste, mit der rechten Maustaste wird alles gemeinsam verschoben.
Seite 39
Benutzeranleitung SunSDR2 Spektrum & Wasserfall Inhaltsverzeichnis Je nach Position wird der Mauszeiger zur Hand, damit können dann folgende Einstellungen vorgenommen werden: Levelskala (dBm) wird mit der linken Maustaste positioniert und mit der rechten Maustaste skaliert. Frequenzskala Der Zoomlevel der Frequenzskala (Hz) wird mit der rechten Maustaste eingestellt Zoommittelpunkt Die blaue Marke bestimmt den Zoom-Mittelpunkt und wird mit der linken Maustaste eingestellt...
Seite 40
Benutzeranleitung SunSDR2 EiBi Inhaltsverzeichnis Options-Display-Spectrum kann die EiBi-Anzeige aktiviert werden. Die aktuell bekannten Radio-Stationen werden als blaue Punkte oberhalb des Spektrums eingeblendet. Geht man mit der Maus auf einen solchen Punkt, erhält man den zugehörigen Stationsnamen, mit linker Maustaste wird der Sender direkt abgestimmt. Die Sender-Informationen finden sich in der Datei eibi.csv im Programmverzeichnis.
Seite 41
Benutzeranleitung SunSDR2 TX Prozessor (inaktiv mit DIGL/U) Inhaltsverzeichnis In diesem Menü sind alle Einstellung für die TX Signalbearbeitung. Das Ergebnis kann mit dem Signal-Analyser überprüft werden. DC Block Unterdrückt niederfrequente Anteile im Mikrofonsignal, kleinere Zeitkonstante reduziert den Anteil. Sollte immer aktiv sein. Phase Rotator zur besseren Symmetrierung des Audi-Spektrums Schrittweite der Phasendrehung...
Seite 42
Benutzeranleitung SunSDR2 Inhaltsverzeichnis Noise gate Unterdrückt störende Signale unterhalb der Filterschwelle in den Sprechpausen. Abschwächverhältnis Ansprechschwelle Reaktionszeit Freigabezeit Compressor Reduziert den Dynamikbereich des Sendesignals Ein-/Ausgangs Verhältnis Ansprechschwelle Reaktionszeit Freigabezeit Weiche oder harte Reaktion Länge des Knicks Limiter Zur Begrenzung des Ausgangssignals bei Überschreitung der max. Amplitude. Zusammen mit Input boost ergibt sich ein höherer Signalpegel, jedoch ohne die beim Clippen mögliche Signalverzerrung! Reaktionszeit...
Seite 43
Benutzeranleitung SunSDR2 Inhaltsverzeichnis TX-Equalizer Hier kann ebenfalls alles nach Geschmack eingestellt werden. Verstärkung, Frequenz und Bandbreite sind auch hier frei einstellbar, die weiße Line zeigt die finale Filterkurve. Automatische Mikrofon-Verstärkungsregelung (AGC) . Die Regelung sollte immer aktiv sein, um Übersteuerung und Modulations-Verzerrungen zu vermeiden. Ansprechzeit auf steigende Mikrofonpegel Ansprechzeit auf fallende Mikrofonpegel Wartezeit bis die AGC wieder nachregelt...
Seite 44
Benutzeranleitung SunSDR2 Inhaltsverzeichnis Profile Zur Verwaltung diverser Mikrofonprofile Profilname Laden / Speichern TX-Signal Analyser öffnet den Analyser zur Überprüfung des TX-Signals (vor oder hinter dem Modulator) für die Optimierung der verschiedenen Module des TX-Signalprozessors. Seite 44 von 50...
Seite 45
Benutzeranleitung SunSDR2 Relais Betrieb Inhaltsverzeichnis In Betriebsart NFM werden zusätzliche Elemente für den Betrieb mit Umsetzern eingeblendet. BT – Tonruf Tondauer Tonfrequenz Bleibt auf TX nach Timeout Mit BT wird ein 1750Hz Tonruf für 800ms ausgesendet. CTCSS – Subaudio-Squelch RX-Tonfrequenz TX-Tonfrequenz Betriebsweise RPTR –...
Seite 46
Raum mit den kürzesten Ausgängen. Verbesserte PCB-Struktur, zusätzliche Schichten von 4 bis 6. Und viele andere kleine Verbesserungen. Der SunSDR2 PRO-Transceiver ist für die Massenproduktion optimiert und verfügt über Verbesserungen, die nach fünfjähriger Herstellung und umfangreicher Verwendung des SunSDR2 implementiert wurden.
Benutzeranleitung SunSDR2 Rücksetzen auf Werkszustand Inhaltsverzeichnis Das Rücksetzen bitte wie folgt: Gerät ausschalten Reset drücken und halten Gerät einschalten, Led blinkt grün / rot Reset los lassen, warten bis Led dauerhaft grün leuchtet Firmware neu installieren (Deep Reset): Gerät ausschalten Reset und WL drücken und halten Gerät einschalten, Led blinkt grün / rot Reset los lassen, warten bis die Led nur grün blinkt...
Inhaltsverzeichnis Nützliche Informationen finden Sie immer auf der Support-Seite und im von Expert Electronics. Speziell im „User Manual Addendum“ Internationalen Forum findet man viele Hinweise die auch für den SunSDR2 gültig sind. Die Anleitung gilt für SunSDR2 und SunSDR2 , Unterschiede sind in der Anleitung entsprechend aufgeführt.
