RADEMACHER 2680 Einbau- Und Bedienungsanleitung
Markisensteuerung
Quelle: rademacher.de
Verwandte Anleitungen für RADEMACHER 2680
Inhaltszusammenfassung für RADEMACHER 2680

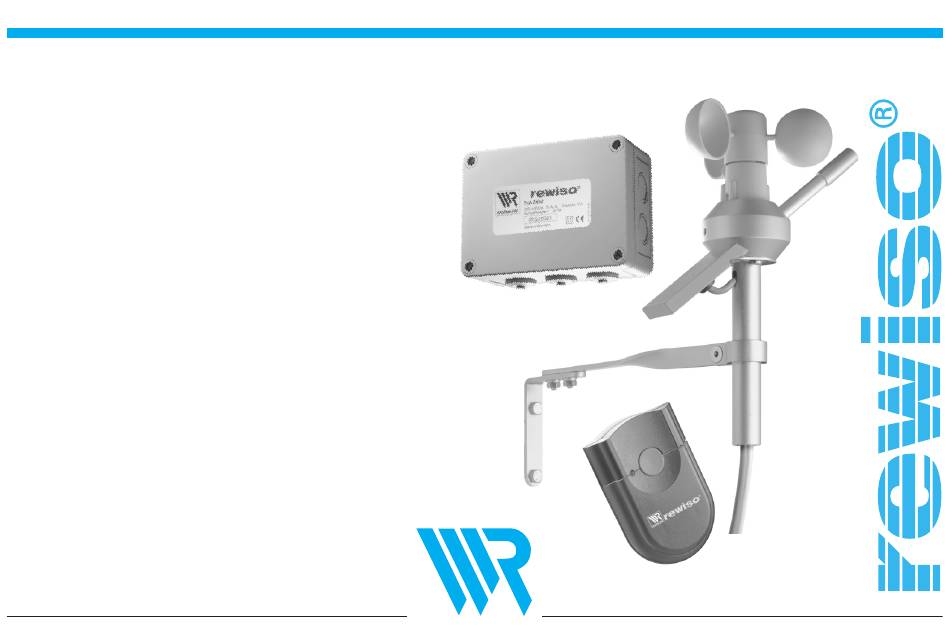

- Seite 1 Einbau- und Bedienungsanleitung Markisensteuerung Artikel Nr.: 2680/2681/2685/2690/2691 VBD 391-1 (04.00) RADEMACHER...
- Seite 2 ...beschreibt Ihnen den Einbau und die Bedienung der Markisensteuerung die entsprechenden Erklärungen und "rewiso" Bei Geräten ohne Regenautomatik (Art.-Nr. 2680/2690) haben die entspre- Unterlagen sind beim Hersteller hinterlegt. chenden Kapitel in dieser Anleitung keine Gültigkeit. Bitte lesen Sie diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen.
-
Seite 3: Lernen Sie Ihre Neue Funkfernsteuerung Kennen/Gesamtansicht

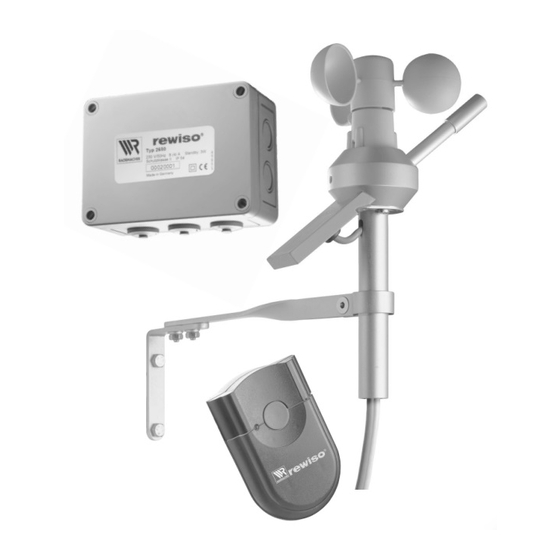

Lernen Sie Ihre neue Funkfernsteuerung kennen/Gesamtansicht RADEMACHER Steuerteil Sensorträger Markisenhandsender Art.-Nr. 2690 (mit Sonnen- und Windsensor) Art.-Nr. 2685 Art.-Nr. 2680 (Sonnen- und Windautomatik) Art.-Nr. 2681 (zus. mit Regenautomatik) Art.-Nr. 2691 (zusätzlich mit Regensensor) Beipackbeutel Kabeleinführungen Befestigungsmaterial für Steuerteil und Sensorträger... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis RADEMACHER Lernen Sie Ihre Markisen- Montage der Bedienung der steuerung kennen Markisensteuerung Markisensteuerung Gesamtansicht/Lieferumfang ....3 Auswahl des Montageortes ....9 Manueller Betrieb ......20 Montage des Steuerteils ....10 Automatikbetrieb ......20 Wichtige Hinweise Montage des Sensorträgers ....11 Daten löschen ......... -
Seite 5: Wichtige Hinweise
Wichtige Hinweise zu Ihrer Sicherheit STOP RADEMACHER Zeichenerklärung Richtige Verwendung der Markisensteuerung HINWEIS/WICHTIG Hier geht es um Ihre Sicherheit Beachten und befolgen Sie Auf diese Weise machen wir Verwenden Sie die Markisensteuerung bitte alle so gekennzeichneten Sie auf weitere, für die einwand- ausschließlich zum Anschluß... -
Seite 6: Nur Originalteile Des Herstellers Verwenden
Markisensteuerung ersetzen oder beein- Wenden Sie sich in diesem flussen, dürfen nur nach ausdrücklicher Beachten Sie die Vorschriften Fall bitte an unseren Kunden- Freigabe durch die Rademacher GmbH des VDE und des örtlichen dienst. verwendet werden. Netzbetreibers. Als Hersteller übernehmen wir keine... -
Seite 7: Funktionsbeschreibung
Bei Einsatz von mehr als zwei Rohr- Eine Steuerelektronik, hier werden Sensorausführungen wählen: motoren müssen Sie Mehrfachsteuer- alle Systemkomponenten angeschlos- relais (Art. Nr. 2750) von Rademacher sen und miteinander verbunden. Sensorträger mit: verwenden. t Sonnen- und Windsensor Ein Sensorträger mit den gewün- t Sonnen-, Wind- und Regensensor schten Wettersensoren. -
Seite 8: Sonnenautomatik
Funktionsbeschreibung RADEMACHER Sonnenautomatik Windautomatik Regenautomatik Wenn das aktuelle Tageslicht den ein- Überschreitet die aktuelle Windstärke Meldet der Regensensor einen Nieder- gestellten Grenzwert anhaltend über- den eingestellten Grenzwert, fährt die schlag, dann fährt die Markise nach schreitet, fährt nach ca. 10 Minuten die Markise nach ca. -
Seite 9: Montage / Auswahl Des Montageortes
Montage / Auswahl des Montageortes RADEMACHER t Montieren Sie den Sensorträger In diesem Kapitel erfahren Sie, wo und wie Sie die Markisensteuerung anbrin- möglichst hoch, in der Nähe der gen können und wie Sie den Netzan- Markise. Montieren Sie ihn, je nach schluß... -
Seite 10: Montage Des Steuerteils
Montage des Steuerteils RADEMACHER Lösen Sie die vier Befestigungs- Stecken Sie die beiliegenden Markieren und bohren Sie die Be- schrauben des Deckels und nehmen Kabeldurchführungen in die ent- festigungslöcher für das Gehäuse. Sie den Deckel ab. sprechenden Öffnungen. Stecken Sie die mitgelieferten Dü- Brechen Sie die benötigten Kabel-... -
Seite 11: Montage Des Sensorträgers
Montage des Sensorträgers RADEMACHER In diesem Kapitel erfahren Sie, wo und Wählen Sie einen geeigneten Mon- wie Sie den Sensorträger anbringen tageort für den Sensorträger aus können. und montieren Sie ihn, je nach den örtlichen Gegebenheiten (siehe Die Sensoren sind vorverdrahtet. Die je-... -
Seite 12: Elektrischer Anschluß/ Sicherheitshinweise
Elektrischer Anschluß/ Sicherheitshinweise RADEMACHER Sicherheitshinweise Netzanschluß Elektrischer Anschluß Verwenden Sie für die Zuleitung zum Vor den Anschlußarbeiten Der elektrische Anschluß der Stromnetz folgenden Kabeltyp: statisch entladen. Markisensteuerung darf nur durch eine zugelassene NYM 3 x 1,5 mm Bereiten Sie alle Kabel für den Elektrofachkraft erfolgen. -
Seite 13: Anschlußplan
Elektrischer Anschluß/ Anschlußplan RADEMACHER HINWEIS! Die einzelnen Adern der Sen- sorkabel sind mit der zuge- hörigen Klemmennummer be- schriftet. Schließen Sie die Sensorkabel gem. ihrer Be- Kontroll-LED1 schriftung und der Farb- codierung an: Anschlußklemme Farbe Kontroll-LED2 8 (Heizung) grün 7 (Heizung) -
Seite 14: Anmelden Des Markisenhandsenders
Anmelden des Markisenhandsenders RADEMACHER Settaste im Steuerteil drücken. Endanschläge des Markisenmotors einstellen Settaste Bevor Sie die folgenden Einstel- lungen vornehmen, müssen Sie zuerst die Endanschläge Ihres HEIZ. HEIZ. Markisenmotors einstellen. LED1 LED2 REG. REG. Beachten Sie dazu die Anga- WIND... -
Seite 15: Öffnen Des Markisenhandsenders
Öffnen des Markisenhandsenders RADEMACHER Sie können die Wind- und die Sonnenempfindlichkeit mit Hilfe von Drehschaltern im Markisenhandsender einstellen. Ziehen Sie dazu die Batterieabdeckung des Mar- kisenhandsenders nach unten ab und nehmen Sie die Einstellungen, wie ab Seite Legende 16 beschrieben, vor. -
Seite 16: Einstellung Der Windempfindlichkeit/Aktivieren Der Regenfunktion
Einstellung der Windempfindlichkeit/Aktivieren der Regenfunktion RADEMACHER Drehen Sie mit einem geeigneten Einstellung der Windempfindlichkeit Aktivieren der Sie können die Einstellung in 6 Stufen, Schraubendreher den Drehschalter Regenfunktion in die gewünschte Stellung und von Windstärke 1,5 bis 4, vornehmen. drücken Sie die Settaste Sie können durch Umstellen der DIP-... -
Seite 17: Einstellen Der Sonnenempfindlichkeit
Einstellung der Sonnenempfindlichkeit RADEMACHER Drehen Sie mit einem geeigneten Zusätzlich können Sie durch Verschie- Einstellung der Schraubendreher den Drehschalter ben der Abdeckhaube am Sonnen- Sonnenempfindlichkeit in die gewünschte Stellung und sensor den Einstrahlwinkel für das Son- Sie können die Einstellung in 7 Stufen, von drücken Sie die Settaste... -
Seite 18: Funktionstest
Funktionstest RADEMACHER Testen Sie nach dem Einstellen alle Funk- Testmodus einschalten Testen der Sonnenfunktion tionen Ihrer Markisesteuerung. Dazu Öffnen Sie den Deckel des Steuerteils Leuchten Sie mit einer starken Lampe di- müssen Sie das Gerät, mit Hilfe der DIP- und stellen Sie den DIP-Schalter wie rekt in die Linse des Sonnensensors. - Seite 19 Funktionstest RADEMACHER Testen der Windfunktion Testen der Regenfunktion Öffnen Sie die Markise mit dem Hand- Öffnen Sie die Markise mit dem Hand- sender und pusten Sie kräftig gegen das sender und benetzen Sie danach den Windrad. Regensensor mit etwas Wasser. Die Markise fährt nach ca.
-
Seite 20: Bedienung Der
Bedienung der Makisensteuerung/Daten löschen (Reset) RADEMACHER Manueller Betrieb Automatikbetrieb Daten löschen Sie können die Markise mit Hilfe des Im Automatikbetrieb steuert die Elektro- Sie können alle vorgenommenen Einstel- Markisenhandsenders fernsteuern. nik mit Hilfe der Sensoren die Markise, lungen durch einen Reset im Steuerteil zusätzlich können Sie Ihre Markise mit... -
Seite 21: Technische Daten
Technische Daten RADEMACHER Steuerteil Art.-Nr. 2680/2681 Batteriewechsel Versorgungsspannung: 230 V/50 Hz Leistungsaufnahme: ca. 3 VA (im Standby) Schaltleistung: 8 (4) A /230 V ~ Maße (B x H x T): 130 x 96 x 57 (mm) Schutzart: IP 54 Schutzklasse: Gehäusematerial:... -
Seite 22: Was Tun, Wenn
Was tun, wenn ... RADEMACHER ... die Markise nicht automatisch ausfährt? Lösung: Lösung: Mögliche Ursache: Die Netzspannung liegt Kontrollieren Sie die Netz- Kontrollieren Sie die Einstel- spannung und lassen Sie lung der Grenzwerte und nicht an. die Ursache für den Span- drücken Sie anschließend... -
Seite 23: Steuereinheit
Was tun, wenn ... RADEMACHER ... die Markise nicht mehr automatisch einfährt? Mögliche Ursache: Lösung: Die Netzspannung liegt Kontrollieren Sie die Netz- nicht an. spannung und lassen Sie die Ursache für den Span- Die Grenzwerte sind falsch nungsausfall von einer Elek- eingestellt oder nicht gesetzt. -
Seite 24: Zubehör
Mehrfachsteuerrelais Innentaster Aufputz Die Antriebe mit ihrem umfangreichem Wollen Sie mehrere Rohrmotoren an- Externer Bedientaster zur manuellen Montagezubehör eignen sich für alle schließen, müssen Sie Rademacher- Steuerung Ihrer Markisen. gängigen Markisengrößen. Mehrfachsteuerrelais verwenden. Art.-Nr. 30../40../50.. Artikel Nr. 2750 Artikel Nr. 4590... -
Seite 25: Garantie
Garantiebedingungen RADEMACHER Rademacher Geräte-Elektronik GmbH & Co. KG gewährt unter folgenden Bedingungen die Garantieverpflichtung für Geräte, die im Fachhandel bezogen wurden und der Einbauanleitung entsprechend montiert wurden. Die Garantiezeit beträgt 1 Jahr, beginnend mit der Auslieferung an den Erstabnehmer. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler.
