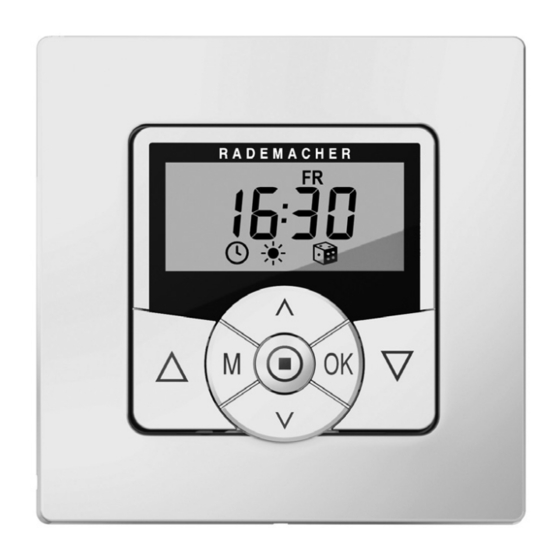

Troll Comfort / Troll Comfort 3D
DE
Gebrauchsanleitung zum elektrischen Anschluss und zur Inbetriebnahme
Artikel-Nr. Troll Comfort / Troll Comfort 3D
3650 00 12 / 3650 07 12 (Ultraweiß)
3650 05 22 / 3650 07 22 (Aluminium)
Typ:
5625-UW, 5625-AL / 5635-UW, 5635-AL
VBD 594-1 (04.19)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RADEMACHER Troll Comfort

Inhaltszusammenfassung für RADEMACHER Troll Comfort

  • Seite 1 Troll Comfort / Troll Comfort 3D Gebrauchsanleitung zum elektrischen Anschluss und zur Inbetriebnahme Artikel-Nr. Troll Comfort / Troll Comfort 3D 3650 00 12 / 3650 07 12 (Ultraweiß) 3650 05 22 / 3650 07 22 (Aluminium) Typ: 5625-UW, 5625-AL / 5635-UW, 5635-AL...

  • Seite 2: Sehr Geehrte Kunden

    Sehr geehrte Kunden..mit dem Kauf des Troll Comfort, Troll Comfort 3D haben Sie sich für ein Qualitätsprodukt aus dem Hause RADEMACHER entschieden. Wir danken Ihnen für Ihr Vertrauen. Die RADEMACHER Produkte sind unter Aspekten des größten Komforts entstanden. Mit einem kompromisslosen Qualitätsanspruch und nach langen Versuchsreihen sind wir stolz, Ihnen dieses innovative Produkt zu präsentieren.

  • Seite 3: Inhaltsverzeichnis

    Wichtige Hinweise vor dem elektrischen Anschluss und vor der Montage ..............31 Elektrischer Anschluss ..............33 Anschluss eines Rohrmotors am Troll Comfort ..... 34 Anschluss einer Lampe am Troll Comfort * ......35 Anschluss eines Rohrmotors am Troll Comfort 3D ....36...
  • Seite 4 Inhalt Montage nach dem elektrischen Anschluss ....37 10. Kurzbeschreibung der Normalanzeige und des Hauptmenüs .................38 11. Einführung zum Öffnen der Menüs und zur Einstellung der Funktionen .........39 12. Erstinbetriebnahme mit dem Installationsassistenten ............41 13. Manuelle Bedienung ............44 14. Anfahren einer Zielposition ..........45 15.
  • Seite 5 Inhalt 24. Regenautomatik, Kurzbeschreibung .......75 24.1 Menü 8 - Die Regenautomatik einstellen ........ 76 25. Das Menü 9 - Systemeinstellungen........77 25.1 Menü 9.1 - Uhrzeit und Datum einstellen ....... 78 25.2 Menü 9.2 - Motor-Laufzeit einstellen ........79 25.3 Menü 9.3 - Lüftungsposition einstellen ........81 25.4 Menü...

  • Seite 6: Diese Anleitung

    ◆ Diese Anleitung ist Teil des Produkts. Bewahren Sie sie gut erreich- bar auf. ◆ Fügen Sie diese Anleitung bei Weitergabe des Troll Comfort, Troll Comfort 3D an Dritte bei. ◆ Bei Schäden, die durch Nichtbeachtung dieser Anleitung und der Sicherheitshinweise entstehen, erlischt die Garantie.

  • Seite 7: Gefahrensymbole

    2. Gefahrensymbole In dieser Anleitung verwenden wir folgende Gefahrensymbole: Lebensgefahr durch Stromschlag Gefahrenstelle / gefährliche Situation 2.1 Gefahrenstufen und Signalwörter GEFAHR! Diese Gefährdung wird zu schweren Verletzungen oder zum Tod füh- ren, sofern sie nicht vermieden wird. WARNUNG! Diese Gefährdung kann zu schweren Verletzungen oder zum Tod füh- ren, sofern sie nicht vermieden wird.

  • Seite 8: Verwendete Darstellungen Und Symbole

    2.2 Verwendete Darstellungen und Symbole weitere nützliche Informationen Lesen Sie die zugehörige Anleitung Handlungsabläufe ◆ Aufzählungen oder a) Listen Im Display werden aktivierte Menüsym- bole und Einstellparameter blinkend dargestellt. Angaben zum Öffnen der Menüs und zu den Einstellungen finden Sie auf Seite 39.

  • Seite 9: Sicherheitshinweise

    Personen und zu Sachschäden führen (Stromschlag / Kurzschluss). ◆ Verwenden Sie niemals defekte oder beschädigte Geräte. ◆ Prüfen Sie den Troll Comfort, Troll Comfort 3D auf Unversehrtheit. ◆ Wenden Sie sich bitte an unseren Kundendienst, falls Sie Schäden feststellen, siehe Seite 112.

  • Seite 10: Bestimmungsgemäße Verwendung

    Einsatzbedingungen ◆ Der Rohrmotor muss über mechanische oder elektronische Endlagenschalter verfügen. ◆ Betreiben Sie den Troll Comfort, Troll Comfort 3D nur in trockenen Räumen ◆ Für den elektrischen Anschluss vor Ort muss ein 230 V/50 Hz Stromanschluss mit bauseitiger Freischaltvorrichtung (Sicherung) vorhanden sein.

  • Seite 11: Nicht Bestimmungsgemäßer Gebrauch

    3.2 Nicht bestimmungsgemäßer Gebrauch Die Verwendung des Troll Comfort, Troll Comfort 3D für einen ande- ren als die zuvor genannten Anwendungsbereiche ist nicht zulässig. Es kann zu Personen und Sachschäden führen, falls der Troll Comfort zur Freischaltung des angeschlossenen Verbrauchers verwendet wird.

  • Seite 12: Glossar - Begriffserklärung

    3.4 Glossar - Begriffserklärung ◆ UW = Ultraweiß (Gerätefarbe) DIN 49075 ◆ Deutsche Norm „Abdeckplatten für Installationsgeräte zum Einbau in Gerätedosen ... “ ◆ Extra Low Voltage = Schutzkleinspannung...

  • Seite 13: Lieferumfang

    4. Lieferumfang Lieferumfang 1 x Bedienteil (50 x 50 mm) 1 x Abdeckrahmen 1 x Installationsgehäuse 1 x Abstandshalter, siehe Seite 37 1 x Gebrauchsanleitung (ohne Abbildung) Vergleichen Sie nach dem Auspacken ..den Packungsinhalt mit diesen Angaben. Zubehör, optional erhältlich, siehe Seite 110 1 x Lichtsensor...

  • Seite 14: Gesamtansicht Des Bedienteils

    5. Gesamtansicht des Bedienteils Pos. Symbol Beschreibung Bedienteil Display Menü-Taste ◆ Das Hauptmenü öffnen ◆ Zurück zum letzten Menü bzw. zur Normalanzeige Einstelltasten ◆ Auswahl eines Menüs im Hauptmenü ◆ Einstellen der Parameter (mehr / weniger) kurzes oder langes Drücken = ●...
  • Seite 15 Gesamtansicht des Bedienteils Pos. Symbol Beschreibung OK-Taste ◆ Das ausgewählte Menü öffnen ◆ Einstellungen bestätigen und speichern ◆ Weiter zur nächsten Einstellung Die Bedientasten Auf / Ab ◆ Manuelle Bedienung SET-Stopp-Taste ◆ Manueller Stopp der Rollladenfahrt ◆ Einstellen (setzen) verschiedener Funktionen Überbrückungskontakt für einen Hardware-Reset ◆...

  • Seite 16: Gesamtansicht Des Installationsgehäuses

    5.1 Gesamtansicht des Installationsgehäuses Pos. Symbol Beschreibung Installationsgehäuse Befestigungskrallen und -schrauben Anschlussklemmen Typenschild (Beispiel für Troll Comfort)

  • Seite 17: Die Elektrischen Anschlüsse

    Troll Comfort Spannungsversorgung - 230 V / 50 Hz, 60 Hz E1 / E2 Troll Comfort - externe Eingänge - optional Anschluss externer Signalgeber, z.B. Jalousieschal- ter / Externe Sensoren etc., siehe Seite 34 / 35 Beide Eingänge werden unabhängig voneinander konfiguriert, siehe Seite 96.

  • Seite 18: Das Display Und Seine Symbole

    5.3 Das Display und seine Symbole Symbol Beschreibung Wochentage MO ... SO Uhrzeit / Einstellparameter Information Schaltzeitprogramm Offset (bei Astrozeit) OFFSET Einstellung Automatikbetrieb AUTO Postleitzahl Ist-Wert Fahrtrichtung (Auf/Ab) Automatikbetrieb aus Schaltzeiten Abenddämmerungsautomatik...
  • Seite 19 5.3 Das Display und seine Symbole Symbol Beschreibung Sonnenautomatik Morgendämmerungsautomatik Zufallsfunktion Windautomatik * Regenautomatik * Systemeinstellungen Soll-Wert SOLL Wendeautomatik Tipp-Betrieb Lichtfunktion * NORMAL Schaltzeitmodi (NORMAL / ASTRO / SENSOR) Blockiererkennung * Position (in Prozent) Automatische Tastensperre * ist nicht für den Troll Comfort 3D verfügbar...

  • Seite 20: Produktbeschreibung

    6. Produktbeschreibung Der Troll Comfort und der Troll Comfort 3D dient zur Steuerung von Rollläden, Jalousien, Lamellen oder Markisen durch den Anschluss eines entsprechenden Rohrmotors. Rollladensteuerung Es besteht die Möglichkeit, den Rollladen zu automatisieren. Manuelle Bedienung Die manuelle Bedienung des angeschlossenen Rohrmotors ist mit Hilfe der Bedientasten jederzeit möglich.

  • Seite 21: Beschreibung Der Sicherheitsfunktionen

    * nicht im Lieferumfang enthalten 6.1 Beschreibung der Sicherheitsfunktionen Troll Comfort mit Blockiererkennung * Der Troll Comfort ist in der Lage, das Drehmoment von Motoren mit mechanischer Endpunkteinstellung zu überwachen. Dadurch kann die Steuerung den Motor bei Überlast oder Blockierung abschalten, siehe Seite 86.

  • Seite 22: Funktionsübersicht

    6.2 Funktionsübersicht ◆ Display-Hintergrundbeleuchtung ◆ Installationsassistent für einfache Inbetriebnahme ◆ Einstellbare Blockiererkennung für mechanische Rohrmotoren ◆ Manuelle Bedienung vor Ort ◆ Direkte Einstellung und Anfahrt einer Zielposition ◆ Automatikbetrieb ein-/ausschalten ◆ Einfache Konfiguration durch menügeführte Bedienung ◆ Schaltzeiten Einstellbare Öffnungs- [ ] und Schließzeiten [ ] für Ihren ●...
  • Seite 23 ◆ Dauerhafte Speicherung der Einstellungen ◆ Externe Steuerung über zwei konfigurierbare Eingänge E1 / E2 * ◆ Alle Daten löschen, Reset * ist nicht für den Troll Comfort 3D verfügbar Beschreibung und Einstellung der einzelnen Funktionen Eine genaue Beschreibung der einzelnen Funktionen und deren...

  • Seite 24: Technische Daten

    230 V / 50 Hz 8 (4) A µ (Type 1B) Schaltvermögen: Es kann zu Personen und Sachschäden führen, falls der Troll Comfort zur Freischaltung des angeschlossenen Verbrauchers verwendet wird. ◆ Kleiner Kontaktabstand (μ) nicht zur Freischaltung geeignet. ◆ Verwenden Sie den Troll Comfort nicht zur Freischaltung des...
  • Seite 25 Drehrichtung [ s / t ] Schaltspannung: 230 V / 50 Hz 8 (4) A µ (Type 1B) Schaltvermögen: Troll Comfort / Troll Comfort 3D Allgemeine Angaben Außenmaße (B x H x T) 50 x 50 x 12 mm Bedienteil [ 1 ]: nach DIN 49075 Ultraweiß...

  • Seite 26: Werkseinstellungen

    - Reversieren: OFF (Aus) Tippbetrieb: OFF (Aus) Wendeautomatik: OFF (Aus) Wendezeit / Lamellenlaufzeit: 1,5 Sekunden (1500 ms) 100 - 5000 ms (0,1 bis 5 Sek.) Automatische Sommer- / On (Ein) Winterzeitumstellung: * ist nicht für den Troll Comfort 3D verfügbar...
  • Seite 27 7.1 Werkseinstellungen Werkseinstellungen Displaykontrast: Displaybeleuchtung: Uhr-Modus: * 1 (50 Hz) Tastensperre: OFF (Aus) Eingänge E1 / E2: * OFF / OFF (Aus) Drehrichtungsumkehr: OFF (Aus) Lichtfunktion: * OFF (Aus) * ist nicht für den Troll Comfort 3D verfügbar...

  • Seite 28: Verhalten Bei Netzausfall

    Gangreserve (ca. 8 Stunden) Bei einem Netzausfall blinkt die aktuelle Uhrzeit ca. 5 Minuten lang und der Troll Comfort, Troll Comfort 3D wechselt in die Gangreserve. Uhrzeit und Datum nach einem Netzausfall Die Gangreserve beträgt ca. 8 Stunden. Wird diese Zeit überschritten, gehen Uhrzeit und Datum verloren und müssen neu eingestellt werden,...

  • Seite 29: Sicherheitshinweise Zum Elektrischen Anschluss

    Wiedereinschalten. ◆ Prüfen Sie die Anlage auf Spannungsfreiheit. WARNUNG! Die Überlastung des Troll Comfort kann zur Gefährdung von Personen und zur Zerstörung des Gerätes führen (Kurzschluss). Die maximale Schaltleistung darf nicht überschritten werden, beachten Sie dazu die Angaben in den Technische Daten, siehe Seite 24.
  • Seite 30 Personen und zu Sachschäden führen (Stromschlag / Kurzschluss). ◆ Verwenden Sie ausschließlich das beiliegende Installationsgehäuse zum Anschluss und zur Montage des Troll Comfort, Troll Comfort 3D. ◆ Installationsgehäuse anderer RADEMACHER Produkte z. B. anderer Troll-Steuerungen sind nicht kompatibel.

  • Seite 31: Wichtige Hinweise Vor Dem Elektrischen Anschluss Und Vor Der Montage

    Endpunkte des Rohrmotors eingestellt werden. Parallelschaltung von elektronischen Rohrmotoren Sie können maximal 3 parallel schaltbare Rohrmotoren an den Troll Comfort oder den Troll Comfort 3D anschließen (z.B. elektronische Rohrmotoren von RADEMACHER). Lesen Sie dazu jeweils die Angaben in der Gebrauchs- anleitung des verwendeten Rohrmotors.
  • Seite 32 Die maximale Leitungslänge zum Anschluss externer Signalgeber an E1 / E2 darf maximal 15 Meter betragen. Montagematerial Der Troll Comfort, Troll Comfort 3D ist zur Unterputzmontage vorge- sehen. Wir empfehlen die Montage in einer tiefen 58er Unterputzdose oder in einer Elektronikdose.

  • Seite 33: Elektrischer Anschluss

    Isolieren Sie alle Adern auf 6 mm Länge ab und schließen Sie sie gemäß den Anschlussplänen auf den folgenden Seiten an. Nach dem elektrischen Anschluss erfolgt die Montage des Troll Comfort bzw. des Troll Comfort 3D in die Unterputzdose, siehe Seite 37.

  • Seite 34: Anschluss Eines Rohrmotors Am Troll Comfort

    Anschluss der Setzleitung (SET) von elektronischen RADEMACHER-Rohrmotoren * Die Setzleitung (SET) von RADEMACHER-Rohrmotoren muss am Neutralleiter [ N ] angeschlossen werden um einen störungsfreien Betrieb des Rohrmotors zu gewährleisten. Der elektrische Anschluss des Troll Comfort 3D wird auf Seite 36 beschrieben.

  • Seite 35: Anschluss Einer Lampe Am Troll Comfort

    (oder andere elektrische Verbraucher) angeschlossen und mit Hilfe der Lichtfunktion gesteuert werden, siehe Seite99, Menü 9.8.8 - Licht- funktion einstellen. Maximale Schaltleistung Die maximale Schaltleistung beträgt 1800 W bzw. 900 W (bei nicht ohmschen Lasten). * ist nicht für den Troll Comfort 3D verfügbar.

  • Seite 36: Anschluss Eines Rohrmotors Am Troll Comfort 3D

    Troll Comfort 3D 230 V / 50 Hz Keine Neutralleiter erforderlich Beim Anschluss eines Troll Comfort 3D ist kein Neutralleiter erforderlich. Dadurch kann ein Handschalter durch einen Troll Comfort 3D ersetzt werden ohne nachträglich einen Neutralleiter zu verlegen. Der elektrische Anschluss des Troll Comfort wird auf...

  • Seite 37: Montage Nach Dem Elektrischen Anschluss

    9. Montage nach dem elektrischen Anschluss Setzen Sie das Installationsgehäuse in die Unterputzdose ein und fixie- ren Sie es mit den Schrauben der Befestigungskrallen. Setzen Sie den Abdeckrahmen auf das Installationsgehäuse. Stecken Sie anschließend das Bedienteil vorsichtig in das Installationsgehäuse ein. Schalten Sie die Netzspannung wieder ein.

  • Seite 38: Kurzbeschreibung Der Normalanzeige Und Des Hauptmenüs

    10. Kurzbeschreibung der Normalanzeige und des Hauptmenüs Die Normalanzeige (Beispiel) ◆ Anzeige des aktuellen Wochentags und der Uhrzeit. ◆ Anzeige der aktivierten Funktionen. ◆ Die manuelle Bedienung des Troll Comfort, Troll Comfort 3D ist nur in der Normalanzeige möglich. Das Hauptmenü Menünummer Funktionen / Menüs ◆...

  • Seite 39: Einführung Zum Öffnen Der Menüs Und Zur Einstellung Der Funktionen

    11. Einführung zum Öffnen der Menüs und zur Einstellung der Funktionen Öffnen Sie das Hauptmenü. Durch Drücken der Menü-Taste in der Normal- anzeige öffnet sich das Hauptmenü. Wählen Sie das gewünschte Menü bzw. die Menünummer aus. Das ausgewählte Menü wird durch ein blinken- des Symbol angezeigt.
  • Seite 40 11. Einführung zum Öffnen der Menüs und zur Einstellung der Funktionen Jede Einstellung muss mit der OK-Taste bestätigt werden. Durch die Bestätigung gelangen Sie zur nächs- ten Einstellung oder zurück zum Menü. Zurück zur Normalanzeige. Beispiel Durch kurzes Drücken der Menü-Taste gelangt man einen Menüschritt zurück.

  • Seite 41: Erstinbetriebnahme Mit Dem Installationsassistenten

    Den Installationsassistenten verlassen Drücken Sie die M-Taste eine Sekunde lang, falls Sie den Installationsassistenten vorzeitig beenden wollen. Betriebsbereitschaft Nach Abschluss der Einstellungen ist der Troll Comfort, Troll Comfort 3D betriebsbereit. Nach dem Einschalten der Netzspannung erscheint der Installationsassistent. Die Ziffern blinken.
  • Seite 42 12. Erstinbetriebnahme mit dem Installationsassistenten Die Öffnungszeit [ ] einstellen und bestätigen. Voreinstellung: MO...SO Die Öffnungszeit gilt für die ganze Woche. Bei Bedarf können Sie später im Menü 9.5 zwi- schen drei Schaltzteitprogrammen auswählen, siehe Seite 84. Den Schaltzeitmodus für die Öffnungszeit [ ] einstellen.
  • Seite 43 Die Einstellungen bestätigen. Nach der letzten Einstellung erscheint die Normalanzeige, siehe Beispiel. Der Troll Comfort, Troll Comfort 3D ist jetzt betriebsbereit. Es besteht die Möglichkeit einzelne Schaltzeiten zu deakti- vieren. Dazu kann nach dem Wert [ 23:59 ] der Wert [ OFF ]...

  • Seite 44: Manuelle Bedienung

    13. Manuelle Bedienung Die Bedienung von Hand ist in der Normalanzeige jederzeit möglich und hat Vorrang vor den programmierten Automatikfunktionen. Beispiel zur manuellen Steuerung eines Rollladens Den Rollladen öffnen. Der Rollladen fährt durch einen kurzen Tastendruck bis zum oberen Endpunkt. oder Den Rollladen zwischenzeitlich stoppen.

  • Seite 45: Anfahren Einer Zielposition

    14. Anfahren einer Zielposition Bei Bedarf können Sie eine beliebige Zielposition für Ihren Rollladen eingeben und diese dann direkt anfahren. Das Anfahren der Zielposi- tion und das Stoppen des Rollladens erfolgt automatisch. Automatisches Anfahren nach ca. zwei Sekunden Die Fahrt zur eingestellten Zielposition beginnt automatisch, wenn ca. zwei Sekunden lang keine Taste gedrückt wurde.

  • Seite 46: Menüübersicht

    Regenautomatik * ..........75 Systemeinstellungen ......... 77 Uhrzeit und Datum ..........78 Motor Laufzeit ........... 79 Lüftungsposition ..........81 Postleitzahl ............83 Schaltzeitprogramm .......... 84 Blockiererkennung * .......... 86 Jalousiemodus ........... 89 * ist nicht für den Troll Comfort 3D verfügbar...
  • Seite 47 Uhr-Modus * ............. 94 9.8.5 Tastensperre ............. 95 9.8.6 Eingänge E1/E2 * ..........96 9.8.7 Drehrichtungsumkehr ........98 9.8.8 Lichtfunktion * ..........99 9.8.9 Endpunkte * ............ 102 9.8.0 Softwareversion ..........104 * ist nicht für den Troll Comfort 3D verfügbar...

  • Seite 48: Menü 1 - Automatikbetrieb Ein-/Ausschalten

    16. Menü 1 - Automatikbetrieb ein-/ausschalten AUTO Automatikbetrieb ein (Symbol in der Normalanzeige) ◆ Alle eingestellten Automatikfunktionen sind aktiv ◆ Auch im Automatikbetrieb ist eine manuelle Bedienung möglich Automatikbetrieb aus (Symbol in der Normalanzeige) ◆ Alle Automatikfunktionen sind deaktiviert ◆ In der Normalanzeige sind alle Automatiksymbole deaktiviert ◆...

  • Seite 49: Schaltzeiten (Öffnungs- Und Schließzeiten) [ / ], Kurzbeschreibung

    Kurzbeschreibung Damit sich Ihr Rollladen zu der von Ihnen gewünschten Zeit automa- tisch öffnet oder schließt, können Sie am Troll Comfort, Troll Comfort 3D Öffnungs- [ ] und Schließzeiten [ ] einstellen. Dazu stehen Ihnen im Menü 9.5 drei Schaltzeitprogramme zur Verfügung, siehe Seite 84:...
  • Seite 50 17. Schaltzeiten (Öffnungs- und Schließzeiten) [ / ], Kurzbeschreibung Anwendungsbeispiel für eine zweite Schaltzeit Sie können zum Beispiel eine zweite Schaltzeit zur Abdunklung eines Kinderzimmers über die Mittagszeit verwenden: ◆ Die erste Öffnungszeit wurde um 8:00 Uhr eingestellt. ◆ Der Rollladen öffnet sich um 8:00 Uhr ◆...
  • Seite 51 17. Schaltzeiten (Öffnungs- und Schließzeiten) [ / ], Kurzbeschreibung ◆ ASTRO Berechnung der jeweiligen Schaltzeit durch ein Astro- programm Die Öffnungs- und die Schließzeit wird abhängig vom Datum und von der Postleitzahl berechnet und im Anschluss mit der zuvor eingestellten Schaltzeit verknüpft. Verknüpfung mit der Öffnungszeit [ ] ●...
  • Seite 52 17. Schaltzeiten (Öffnungs- und Schließzeiten) [ / ], Kurzbeschreibung ◆ SENSOR (nur für Schließzeiten [ ] ) Die Schließzeit wird, abhängig von der Helligkeit, durch einen Lichtsensor gesteuert. Zusätzlich wird der gemessene Dämmerungswert mit der vorher eingestellten Schließzeit verknüpft. Die eingestellte Schließzeit wird dabei als „spätestens um xx:xx Uhr“...

  • Seite 53: Menü 2 - Öffnungs- Und Schließzeiten) [ / ] Einstellen

    17.1 Menü 2 - Öffnungs- und Schließzeiten) [ / ] einstellen Soll die Art des Schaltzeitprogramms (Wochenschaltzeiten, Werktags- / Wochenendschaltzeiten oder Einzeltagesschaltzeiten) nicht geändert werden, beginnen Sie direkt mit Punkt 2. Möchten Sie die Art des Schaltzeitprogramms ändern, öffnen Sie zuerst das Menü...
  • Seite 54 17.1 Menü 2 - Öffnungs- und Schließzeiten) [ / ] einstellen Im Folgenden beschreiben wir Ihnen die Einstellung einer Öffnungs- und Schließzeit [ / ] als Wochenschaltzeiten. Die Schaltzeiten einschalten und bestätigen. On = Schaltzeiten ein Off = Schaltzeiten aus Eine Öffnungszeit [ ] einstellen und bestätigen.
  • Seite 55 17.1 Menü 2 - Öffnungs- und Schließzeiten) [ / ] einstellen Die Schließzeit [ ] einstellen und bestätigen. > Den Schaltzeitmodus für die Schließzeit [ ] einstellen. Schaltzeitmodus, siehe Seite 50 ◆ NORMAL Der Rollladen fährt zur eingestellten Schließzeit nach unten. ◆...
  • Seite 56 17.1 Menü 2 - Öffnungs- und Schließzeiten) [ / ] einstellen Hinweis zum Schaltzeitmodus [ ASTRO ] Ist [ ASTRO ] als Schaltzeitmodus ausgewählt, kann die berechnete Dämmerung durch einen Offset von –60 bis +60 Minuten an die per- sönlichen Wünsche angepasst werden. ◆...

  • Seite 57: Einen Lokalen Lichtsensor Anschließen

    18. Einen lokalen Lichtsensor anschließen Falls der Troll Comfort , Troll Comfort 3D bzw. der angeschlossene Rohrmotor in Abhängigkeit von der Helligkeit gesteuert werden soll, müssen Sie den optional erhältlichen RADEMACHER Lichtsensor am Troll Comfort, Troll Comfort 3D anschließen.

  • Seite 58: Lichtsensoranschluss Bei Verwendung Des Mitgelieferten Abdeckrahmens

    18.1 Lichtsensoranschluss bei Verwendung des mitgelieferten Abdeckrahmens Abdeckrahmen Stecker der Sensorleitung Bedienteil Kabeldurchführung Das Bedienteil vorsichtig vom Installationsgehäuse abziehen. Den Stecker des Lichtsensorkabels * auf der Rückseite des Bedienteils in die Anschlussbuchse stecken. Die Sensorleitung in die Kabeldurchführung des Abdeckrahmens legen und nach außen führen.

  • Seite 59: Lichtsensoranschluss Bei Verwendung Eines Abdeckrahmens Anderer Hersteller

    18.2 Lichtsensoranschluss bei Verwendung eines Abdeckrahmens anderer Hersteller Rasthaken Das Bedienteil vorsichtig vom Installationsgehäuse abziehen. Den Stecker des Lichtsensors auf der Rückseite des Bedienteils in die Anschlussbuchse stecken. Die Sensorleitung in die Kabeldurchführung des Bedienteils legen. Mit Hilfe eines runden Gegenstandes (z. B. mit einer 50 Cent Münze) kann die Sensorleitung unter den Rasthaken gedrückt werden.
  • Seite 60 18.2 Lichtsensoranschluss bei Verwendung eines Abdeckrahmens anderer Hersteller Falls die Kabeldurchführung des Bedienteils durch den Abdeckrahmen verdeckt wird, müssen Sie zusätzlich den beiliegenden Abstandshalter auf die Rückseite des Bedienteils aufstecken. Je nach verwendetem Schalterprogramm ist eventuell ein Zwischenrahmen 50 x 50 * erforderlich. * nicht im Lieferumfang enthalten Zwischenrahmen * Abstandshalter...

  • Seite 61: Den Lichtsensor Demontieren

    18.3 Den Lichtsensor demontieren Ziehen Sie das Bedienteil vorsichtig vom Installationsgehäuse ab. Falls das Sensorkabel am Rasthaken des Bedienteils fixiert wurde, müs- sen Sie es z. B. mit einer 50 Cent Münze lösen. Den Stecker des Lichtsensors aus der Anschlussbuchse ziehen. Das Bedienteil wieder auf das Installationsgehäuse stecken.

  • Seite 62: Abenddämmerungsautomatik, Kurzbeschreibung

    19. Abenddämmerungsautomatik, Kurzbeschreibung Die Abenddämmerungsautomatik bewirkt ein automatisches Schließen des Rollladens bis zum unteren Endpunkt oder bis zur eingestellten Lüftungsposition. Sie können zwischen zwei Abenddämmerungsfunktionen wählen: ◆ Abenddämmerungsautomatik mit Astroprogramm = Schaltzeitmodus [ ASTRO ] ◆ Abenddämmerungsautomatik mit Lichtsensor = Schaltzeitmodus [ SENSOR ] Abenddämmerungsautomatik mit Astroprogramm Die Dämmerungszeit wird abhängig vom...
  • Seite 63 19. Abenddämmerungsautomatik, Kurzbeschreibung Abenddämmerungsautomatik mit angeschlossenem Lichtsensor Bei Eintritt der Dämmerung senkt sich der Rollladen nach ca. 10 Sekunden bis zum unteren Endanschlag oder bis zur ein- gestellten Lüftungsposition. Der Rollladen öffnet sich erst wieder bei Erreichen der Montage des Licht- eingestellten Öffnungszeit oder nach manu- sensors, siehe ellem Auf-Befehl.

  • Seite 64: Menü 3 - Die Abenddämmerungsautomatik Anpassen

    19.1 Menü 3 - Die Abenddämmerungsautomatik anpassen Das Menü 3 öffnen. Die Abenddämmerungsautomatik in Abhängigkeit vom ausgewählten Schaltzeitmodus [ NORMAL / ASTRO oder SENSOR ] anpassen: NORMAL In diesem Schaltzeitmodus ist keine Anpassung möglich. Zurück zum Hauptmenü. ASTRO > Einstellen des Offset. Mit Hilfe des Offset können Sie die berechnete Astrozeit um +/- 60 Minuten beeinflussen.
  • Seite 65 19.1. Menü 3 - Die Abenddämmerungsautomatik anpassen SENSOR Anpassung des Dämmerungsgrenzwertes im Schaltzeitmodus [ SENSOR ]. Wird der Grenzwert durch die Dämmerung unterschritten, schließt sich der Rollladen. IST - Wert Aktuell gemessene Helligkeit (z. B. 12). = zu hell SOLL - Wert Einstellbarer Grenzwert 01 = sehr dunkel, ca.

  • Seite 66: Sonnenautomatik, Kurzbeschreibung

    Die Sonnenautomatik ermöglicht die helligkeitsabhängige Steuerung Ihres Rollladens. Dazu wird entweder ein lokaler Lichtsensor mit einem Saugnapf an der Fensterscheibe befestigt und über einen Stecker mit dem Troll Comfort, Troll Comfort 3D verbunden. Funktion der Sonnenautomatik Automatisches Abfahren nach Überschreiten eines eingestellten Grenzwertes.
  • Seite 67 20. Sonnenautomatik, Kurzbeschreibung Automatisches Öffnen Fällt die Helligkeit unter den eingestellten Grenzwert, fährt der Rollladen bis zum obe- ren Endpunkt zurück. Bei wechselnden Wetterbedingungen können die zuvor genannten Verzögerungszeiten überschritten werden. Die Sonnenautomatik wird nach den folgenden Ereignissen beendet und gegebenenfalls neu gestartet: ◆...

  • Seite 68: Menü 4 - Die Sonnenautomatik Einstellen

    20.1 Menü 4 - Die Sonnenautomatik einstellen Das Menü 4 öffnen. Die Sonnenautomatik einschalten und bestätigen. On = Sonnenautomatik ein Off = Sonnenautomatik aus Anpassung des lokalen Sonnengrenz- wertes. Den lokalen Sonnengrenzwert einstellen: IST - Wert Aktuell gemessene Helligkeit (z. B. 31). = zu dunkel SOLL - Wert Einstellbarer Grenzwert:...

  • Seite 69: Sonnenautomatik

    20.1 Menü 4 - Die Sonnenautomatik einstellen Sonnenposition bei aktivierter Wendeautomatik Falls Sie im Menü 9.7 die Wendeautomatik aktiviert haben, müssen Sie am Troll Comfort, Troll Comfort 3D eine beliebige Sonnenposition manuell festlegen, bis zu der sich Ihr Rollladen bei aktiver Sonnenautomatik absenken soll.

  • Seite 70: Morgendämmerungsautomatik, Kurzbeschreibung

    21. Morgendämmerungsautomatik, Kurzbeschreibung Die Morgendämmerungsautomatik bewirkt ein automatisches Öffnen des Rollladens bis zum oberen Endpunkt. Bei der Einstellung der Öffnungszeiten [ ] können diese mit einem Schaltzeitmodus verknüpft werden, siehe Seite 50. Bei der Verknüpfung der Öffnungszeiten mit dem Schaltzeitmodus [ ASTRO ] kann die berechnete Morgendämmerung entsprechend angepasst werden.

  • Seite 71: Menü 5 - Die Morgendämmerungszeit Anpassen

    21.1 Menü 5 - Die Morgendämmerungszeit anpassen Das Menü 5 öffnen. Anpassen der Morgendämmerungszeit in Abhängigkeit vom ausge- wählten Schaltzeitmodus: NORMAL In diesem Schaltzeitmodus keine Anpassung möglich. Zurück zum Hauptmenü. ASTRO > Einstellen des Offset. Mit Hilfe des Offset können Sie die berechnete Astrozeit um +/- 60 Minuten beeinflussen.

  • Seite 72: Menü 6 - Die Zufallsfunktion Einstellen

    22. Menü 6 - Die Zufallsfunktion einstellen Die Zufallsfunktion ermöglicht eine zufällige Verzögerung der einge- stellten Schaltzeiten von 0 bis 30 Minuten. Die Zufallsfunktion wird ausgeführt für: Alle automatischen Öffnungs- und Schließzeiten. Beachten Sie das Würfelsymbol in der Normalanzeige Bei aktiver Zufallsfunktion blinkt das Würfelsymbol in der Normalanzeige, während der Fahrbefehl entsprechend verzögert wird.

  • Seite 73: Windautomatik, Kurzbeschreibung

    23. Windautomatik, Kurzbeschreibung (ist nicht für den Troll Comfort 3D verfügbar) Mit Hilfe dieser Funktion können Sie mit dem Troll Comfort zum Beispiel eine angeschlossene Jalousie wetterabhängig steuern. Sobald ein externer Signalgeber „Wind“ erkennt, kann er das Steuer- signal über einen entsprechend konfigurierten Eingang (E1 oder E2) an den Troll Comfort übertragen.

  • Seite 74: Menü 7 - Die Windautomatik Einstellen

    23.1 Menü 7 - Die Windautomatik einstellen (ist nicht für den Troll Comfort 3D verfügbar) ACHTUNG! Um Schäden an Markisen / Jalousien zu vermeiden, dürfen die folgenden Einstellungen nur bei Windstille vorgenommen werden. Das Menü 7 öffnen. Die gewünschte Einstellung wählen und bestätigen.

  • Seite 75: Regenautomatik, Kurzbeschreibung

    24. Regenautomatik, Kurzbeschreibung (ist nicht für den Troll Comfort 3D verfügbar) Mit Hilfe dieser Funktion können Sie mit dem Troll Comfort zum Beispiel eine angeschlossene Markise wetterabhängig steuern. Sobald ein externer Signalgeber „Regen“ erkennt, kann er das Steuer- signal über einen entsprechend konfigurierten Eingang (E1 oder E2) an den Troll Comfort übertragen.

  • Seite 76: Menü 8 - Die Regenautomatik Einstellen

    24.1 Menü 8 - Die Regenautomatik einstellen (ist nicht für den Troll Comfort 3D verfügbar) ACHTUNG! Um Schäden an Markisen / Jalousien zu vermeiden, dürfen die folgenden Einstellungen nur bei trockenem Wetter vorgenommen werden. Das Menü 8 öffnen. Die gewünschte Einstellung wählen und bestätigen.

  • Seite 77: Das Menü 9 - Systemeinstellungen

    25. Das Menü 9 - Systemeinstellungen In diesem Menü können weitere Geräte- und Systemeinstellungen vorgenommen werden, um den Troll Comfort, Troll Comfort 3D an die individuellen Wünsche anzupassen. Menü 9 - Systemeinstellungen Symbol Menü Seite Uhrzeit und Datum ..........78 Motor Laufzeit ...........

  • Seite 78: Menü 9.1 - Uhrzeit Und Datum Einstellen

    25.1 Menü 9.1 - Uhrzeit und Datum einstellen Das Menü 9.1 öffnen. Die gewünschten Einstellungen durchführen und bestätigen. Einstellreihenfolge: Uhrzeit Datum Tag.Monat Jahr 2000 bis 2099...

  • Seite 79: Menü 9.2 - Motor-Laufzeit Einstellen

    ◆ Eine beliebige Zielposition eingestellt und angefahren werden soll, siehe Seite 45. Die Laufzeit kann direkt mit dem Troll Comfort, Troll Comfort 3D erfasst oder z. B. mit Hilfe einer Uhr gemessen und eingestellt werden. Hinweise zur Messung und Laufzeiteinstellung: ◆...
  • Seite 80 25.2 Menü 9.2 - Motor-Laufzeit einstellen Das Menü 9.2 öffnen. Die Laufzeit direkt mit dem Troll Comfort DuoFern messen: Die Taste solange drücken, bis der Rollladen am unteren Endpunkt stoppt. Die Taste solange drücken, bis der Rollladen am oberen Endpunkt stoppt und anschlie- ßend wieder loslassen.

  • Seite 81: Menü 9.3 - Lüftungsposition Einstellen

    25.3 Menü 9.3 - Lüftungsposition einstellen Falls der Rollladen sich nicht bis zum unteren Endpunkt schließen soll, können Sie mit Hilfe dieser Funktion eine beliebige Position (z. B. als Lüftungsposition) festlegen. Beim automatischen Schließen hält der Rollladen an der Lüftungs- position an, kann aber danach manuell ganz geschlossen werden.
  • Seite 82 25.3 Menü 9.3 - Lüftungsposition einstellen Danach den Rollladen in die gewünschte Position fahren. oder Die gewünschte Lüftungsposition manuell eingeben. Wert = Rollladenposition = vollständig geöffnet 100 % = vollständig geschlossen Wird durch das Anfahren die Position 0 % oder 100 % eingestellt, wird die Lüftungsposition abgeschaltet.

  • Seite 83: Menü 9.4 - Postleitzahl (Plz) Einstellen

    Postleitzahl eingeben oder die gewünschte internationale Zeitzone, einstellen. Zeitzonentabelle, siehe Seite 108. 34 = Werkseinstellung Sollte der Troll Comfort, Troll Comfort 3D nicht in Deutsch- land eingesetzt werden, kann es erforderlich sein, die automatische Sommer- /Winterzeitumstellung abzuschal- ten. Siehe dazu Seite 92 „Automatische Sommer-/...

  • Seite 84: Menü 9.5 - Das Schaltzeitprogramm Einstellen

    25.5 Menü 9.5 - Das Schaltzeitprogramm einstellen Die Anzahl der einzustellenden Öffnungs- und Schließzeiten hängt von der Auswahl des gewünschten Schaltzeitprogramms in diesem Menü Es stehen drei Schaltzeitprogramme zur Verfügung: [ 1 ] Wochenschaltzeiten (Werkseinstellung) [ / ] Die Schaltzeiten gelten von (MO ..
  • Seite 85 25.5 Menü 9.5 - Das Schaltzeitprogramm einstellen Das Menü 9.5 öffnen. Das gewünschte Schaltzeitprogramm auswählen und bestätigen. Die Anzahl der Schaltzeitblöcke einstellen und bestätigen. n1 = Ein Schaltzeitblock ist aktiv * n2 = Zwei Schaltzeitblöcke sind aktiv empfohlene Einstellung [ / ] Die Einstellung der Schaltzeiten erfolgt im Menü...

  • Seite 86: Menü 9.6 - Die Blockiererkennung Einstellen

    25.6 Menü 9.6 - Die Blockiererkennung einstellen (ist nicht für den Troll Comfort 3D verfügbar) Der Troll Comfort ist in der Lage, das Drehmoment von Motoren mit mechanischer Endpunkteinstellung zu überwachen. Dadurch kann die Steuerung den Motor bei Überlastung oder Blockierung abschalten.
  • Seite 87 25.6 Menü 9.6 - Die Blockiererkennung einstellen (ist nicht für den Troll Comfort 3D verfügbar) Ø Motortypen | Leistung 1 06 | 35 mm | 6 Nm 1 10 | 35 mm | bis 10 Nm 2 10 | 45 mm...
  • Seite 88 25.6 Menü 9.6 - Die Blockiererkennung einstellen (ist nicht für den Troll Comfort 3D verfügbar) Automatisches Reversieren bei einer Blockierung Der Motor fährt nach einer erkannten Blockade direkt für ca. 2 Sekun- den in die Gegenrichtung, um den Rollladen zu entlasten.

  • Seite 89: Menü 9.7 - Den Jalousiemodus Einstellen

    25.7 Menü 9.7 - Den Jalousiemodus einstellen Mit Hilfe dieser Funktion kann der Troll Comfort, Troll Comfort 3D zur Steuerung einer Jalousie verwendet werden. Folgende Einstellungen sind möglich: ◆ Tipp-Betrieb ◆ Wendeautomatik ◆ Wendezeit Kurzbeschreibung des Tipp-Betriebs Durch kurzes Tippen der Bedientasten ist eine komfortable Einstellung der Lamellen einer Jalousie möglich.
  • Seite 90 25.7 Menü 9.7 - Den Jalousiemodus einstellen Das Menü 9.7 öffnen. Den Tippbetrieb ein- oder ausschalten und bestätigen. On = Tippbetrieb ein Off = Tippbetrieb aus Die Wendeautomatik ein- oder ausschalten und bestätigen. On = Wendeautomatik ein * Off = Wendeautomatik aus ** Weiter mit Punkt 4.

  • Seite 91: Menü 9.8 - Geräteeinstellungen

    Uhr-Modus * ............. 94 9.8.5 Tastensperre ............. 95 9.8.6 Eingänge E1/E2 * ..........96 9.8.7 Drehrichtungsumkehr ........98 9.8.8 Lichtfunktion * ..........99 9.8.9 Endpunkte * ............ 102 9.8.0 Softwareversion ..........104 * ist nicht für den Troll Comfort 3D verfügbar...

  • Seite 92: Menü 9.8.1 - Die Automatische Sommer-/ Winterzeit Ein-/Ausschalten

    Sonntag im Oktober statt. Um 3:00 Uhr wird die Uhr um eine Stunde zurückgestellt. Empfehlung beim Einsatz außerhalb Deutschlands Sollte der Troll Comfort, Troll Comfort 3D nicht in Deutschland einge- setzt werden, kann es erforderlich sein, die automatische Sommer-/ Winterzeitumstellung auszuschalten.

  • Seite 93: Menü 9.8.2 - Den Displaykontrast Einstellen

    26.2 Menü 9.8.2 - Den Displaykontrast einstellen Das Menü 9.8.2 öffnen. Den gewünschten Kontrast einstellen und bestätigen. 1 = niedriger Kontrast 10 = hoher Kontrast 26.3 Menü 9.8.3 - Die permanente Displaybeleuchtung einstellen Beim Drücken einer Bedientaste wird die Hintergrundbeleuchtung im Display eingeschaltet und nach einer festgelegten Zeit ausgeschaltet.

  • Seite 94: Menü 9.8.3 - Den Uhr-Modus Einstellen

    26.4 Menü 9.8.3 - Den Uhr-Modus einstellen (ist nicht für den Troll Comfort 3D verfügbar) In diesem Menü können Sie die Zeitbasis (je nach örtlicher Netzver- sorgung) für die interne Uhr umstellen. Das Menü 9.8.3 öffnen. Den gewünschten Uhrmodus einstellen und bestätigen.

  • Seite 95: Menü 9.8.5 - Die Tastensperre Ein- / Ausschalten

    Die Tastensperre in der Normalanzeige vor Ablauf des Zeitlimits manuell aktivieren 4 Sek. 4 Sekunden lang drücken, falls Sie die auto- matische Tastensperre vor Ablauf der zwei Minuten aktivieren möchten. Die manuelle Bedienung des Troll Comfort, Troll Comfort 3D ist auch bei aktiver Tastensperre möglich.

  • Seite 96: Menü 9.8.6 - Die Eingänge E1/E2 Konfigurieren

    26.6 Menü 9.8.6 - Die Eingänge E1/E2 konfigurieren (ist nicht für den Troll Comfort 3D verfügbar) Externe Steuerung über zwei Eingänge E1 und E2 Der Troll Comfort verfügt über zwei konfigurierbare Eingänge E1 und E2 (230 V / 50 Hz) zum Anschluss externer Signalgeber (z.
  • Seite 97 26.6 Menü 9.8.6 - Die Eingänge E1/E2 konfigurieren (ist nicht für den Troll Comfort 3D verfügbar) Das Menü 9.8.6 öffnen. Die Funktion für den Eingang 1 (E1) einstellen und bestätigen. Die Funktion für den Eingang 2 (E2) einstellen und bestätigen.

  • Seite 98: Menü 9.8.7- Die Drehrichtungsumkehr Ein-/Ausschalten

    Das Menü 9.8.7 öffnen. Die Drehrichtungsumkehr ein- / oder aus schalten und bestätigen. On = Drehrichtungsumkehr ein Off = Drehrichtungsumkehr aus Zusätzlich gilt beim Troll Comfort Bei aktiver Lichtfunktion gelten die folgenden Einstellungen: On = Gerätemodus Off = Lichtmodus Lichtfunktion, siehe Seite 98.

  • Seite 99: Menü 9.8.8 - Lichtfunktion Einstellen

    Bei aktivierter Lichtfunktion ändert sich die Funktion des Troll Comfort grundlegend. Da statt eines Motors eine Lampe (oder ein anderer elektrischer Verbraucher) gesteuert wird, haben die folgenden motorspezifischen Funktionen des Troll Comfort keine Bedeutung bzw. keine Funktion mehr: ◆ Laufzeit ◆ Endpunkteinstellung ◆...
  • Seite 100 26.8 Menü 9.8.8 - Lichtfunktion einstellen (ist nicht für den Troll Comfort 3D verfügbar) Funktionsvergleich zwischen Licht- und Gerätemodus Lichtfunktion Off Lichtfunktion On Licht- Geräte- Kommando / Rohrmotor- modus modus Signal Modus Drehrichtungs- Drehrichtungs- umkehr = Off umkehr = On...
  • Seite 101 26.8 Menü 9.8.8 - Lichtfunktion einstellen (ist nicht für den Troll Comfort 3D verfügbar) Das Menü 9.8.8 öffnen. Die Lichtfunktion ein- oder ausschalten und bestätigen. On = Lichtfunktion ein Off = Lichtfunktion aus Auswahl zwischen Licht- und Gerätefunktion Bei aktivierter Lichtfunktion kann im Menü 9.8.7 (Drehrichtungsum- kehr, siehe Seite 98) zwischen [ Lichtmodus ] und [ Gerätemodus ]...

  • Seite 102: Menü 9.8.9 - Endpunkte Des Rohrmotors Einstellen

    26.9 Menü 9.8.9 - Endpunkte des Rohrmotors einstellen (ist nicht für den Troll Comfort 3D verfügbar) Sie können mit Hilfe des Troll Comfort die Endpunkte eines angeschlos- senen elektronischen RADEMACHER - Rohrmotors einstellen. ◆ Während der aktiven Endpunkteinstellung wird zusätzlich [ SET ] angezeigt.
  • Seite 103 26.9 Menü 9.8.9 - Endpunkte des Rohrmotors einstellen (ist nicht für den Troll Comfort 3D verfügbar) Das Menü 9.8.9 öffnen. Zur Erkennung des angeschlossenen Rohr- motortyps den Rohrmotor a. 2 Sekunden lang fahren lassen: Mögliche Anzeigen: Der Rohrmotortyp wurde nicht erkannt. Es ist keine Endpunkteinstellung möglich.

  • Seite 104: Menü 9.8.0 - Die Softwareversion Anzeigen

    26.10 Menü 9.8.0 - Die Softwareversion anzeigen In diesem Menü kann die aktuelle Softwareversion des Troll Comfort, Troll Comfort 3D angezeigt werden. Das Menü 9.8.0 öffnen. Anschließend wird die aktuelle Software- version angezeigt. Die Gerätevariante anzeigen. = „Troll“ Comfort 3d = „Troll“ Comfort 3D Einen Displaytest durchführen.

  • Seite 105: Alle Einstellungen Löschen, Software-Reset

    27. Alle Einstellungen löschen, Software-Reset Um den Troll Comfort, Troll Comfort 3D wieder in den Auslieferungs- zustand zurückzusetzen, können Sie einen Software-Reset durchführen. Die vier Tasten gleichzeitig fünf Sekunden lang drücken, bis ... alle Symbole im Display angezeigt werden. Danach erscheint für fünf Sekunden der Gerätetyp (C = Comfort) und die...

  • Seite 106: Einen Hardware-Reset Durchführen

    28. Einen Hardware-Reset durchführen Sollte der Troll Comfort, Troll Comfort 3D nicht mehr reagieren, kann ein Hardware-Reset durchgeführt werden. Dazu muss das Bedienteil aus dem Installationsgehäuse herausgezo- gen werden. Auf der Rückseite des Bedien- teils befinden sich in der Mitte einer Öffnung zwei Kontakt-...

  • Seite 107: Fehlermeldungen

    29. Fehlermeldungen Error 2 (Anzeige „E2“) Interner Gerätefehler, der Troll Comfort, Troll Comfort 3D ist möglicher- weise defekt. ◆ Setzen Sie sich anschließend bitte mit dem RADEMACHER-Service in Verbindung, siehe Seite 112. 30. Demontage GEFAHR! Es besteht Lebensgefahr durch Stromschlag bei Berührung von elektrischen Komponenten.

  • Seite 108: Zeitzonentabelle

    31. Zeitzonentabelle Belgien Frankreich Luxemburg 101 Antwerpen 130 Bordeaux 158 Luxemburg 102 Brügge 131 Brest Niederlande 103 Brüssel 132 Dijon 159 Amsterdam 104 Lüttich 133 Le Havre 160 Eindhoven 105 Mechelen 134 Lyon 161 Enschede 106 Mons 135 Montpellier 162 Groningen 107 Oostende 136 Nantes 163 Maastricht...
  • Seite 109 31. Zeitzonentabelle 187 Kattowitz 218 Badajoz 252 Sofia 188 Krakau 219 Burgos 253 Skopje 189 Lodz 220 Cáceres 254 Thessaloniki 190 Lublin 221 Castellón 255 Zagreb 191 Posen 222 Granada 192 Stettin 223 Guadalajara 193 Warschau 224 La Coruña 225 Lérida Portugal 226 León 194 Faro...

  • Seite 110: Vereinfachte Eu-Konformitätserklärung

    32. Vereinfachte EU-Konformitätserklärung Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass der Troll Comfort und der Troll Comfort 3D den Richtlinien 2014/35/EU (Niederspannungsrichtlinie) und 2014/30/EU (EMV-Richtlinie) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der fol- genden Internetadresse verfügbar: www.rademacher.de/ce 33. Zubehör Lichtsensor Art.-Nr.

  • Seite 111: Garantiebedingungen

    34. Garantiebedingungen RADEMACHER Geräte-Elektronik GmbH gibt eine 24-monatige Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruk-tionsfehler, Materialfehler und Fabrikationsfehler. Ihre gesetzlichen Gewährleistungsansprüche bleiben von dieser Garantie unberührt. Ausgenommen von der Garantie sind: ◆...
  • Seite 112 RADEMACHER Geräte-Elektronik GmbH Buschkamp 7 46414 Rhede (Deutschland) info@rademacher.de www.rademacher.de Service: Hotline 01807 933-171* * 30 Sekunden kostenlos, danach 14 ct/Minute Telefax +49 2872 933-253 aus dem dt. Festnetz bzw. max. 42 ct/Minute service@rademacher.de aus dem dt. Mobilfunknetz.

Diese Anleitung auch für:

Troll comfort 3d

Inhaltsverzeichnis
