RADEMACHER 2606-UW Montage- Und Bedienungsanleitung

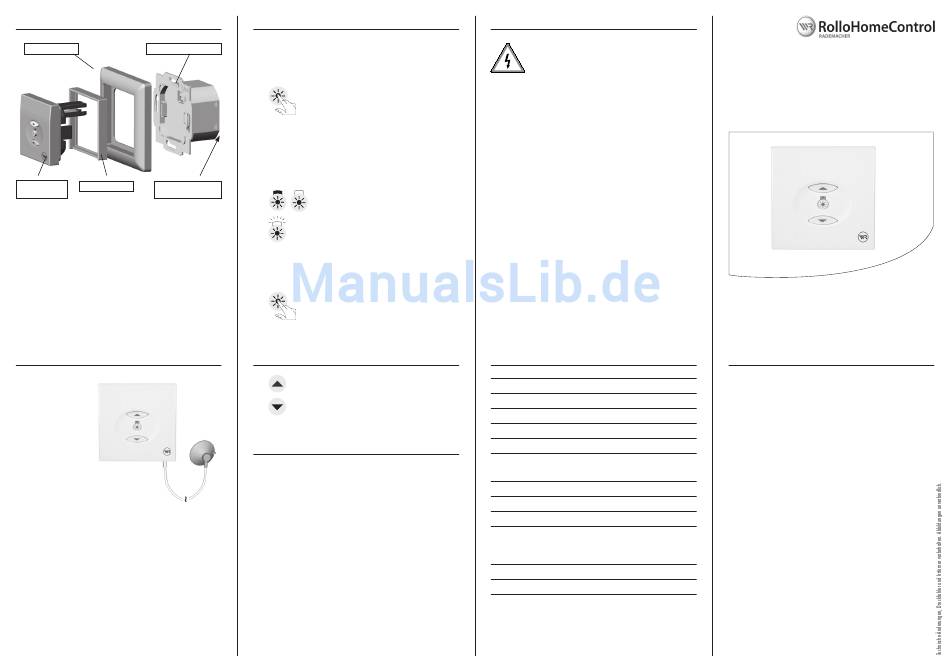

6.3 Montageaufbau
Abdeckrahmen Installationsgehäuse
Troll Eco
Unterputzdose
Adapter
Steuerung (ohne Abbildung)
6.4 Anschluss des Lichtsensors
Der Lichtsensor wird
an der Unterseite des
Bedienteils eingesteckt.
6.5 Richtige Position des Lichtsensors
Befestigen Sie den Lichtsensor mit dem Saugnapf an der Fensterscheibe. Wählen
Sie die Position des Lichtsensors, bis zu der sich Ihr Rolladen bei Überschreiten des
Grenzwertes (zu viel Sonne) absenken soll.
HinwEiS
Vermeiden Sie eine Beschädigung des Lichtsensors sowie des Sensorkabels.
◆ Den Lichtsensor nur mit dem Abziehgriff des Saugnapfes vom Fenster
lösen und nie am Sensorkabel ziehen.
◆ Das Sensorkabel nicht stark knicken.
7. Sonnenempfindlichkeit einstellen
Nehmen Sie die Einstellung des Grenzwertes bei der Helligkeit vor, bei der Ihr
Rollladen abgesenkt werden soll.
Aktuellen Helligkeitswert als Grenzwert übernehmen:
1. 4 s drücken
Zur Quittierung wird die Sonnen-LED einge-
schaltet.
HinwEiS
Liegt der aktuelle Helligkeitswert außerhalb des
Messbereichs, blinkt die Sonnen-LED schnell und
der Grenzwert wird automatisch auf die Messbe-
reichsgrenze eingestellt.
Beachten Sie die Sonnen-LED:
LED AUS = Sonnenautomatik AUS
LED AN = Sonnenautomatik EIN
LED blinkt
langsam = Die Sonnenautomatik ist aktiv.
schnell = Bei der Einstellung der Empfind-
lichkeit lag die Helligkeit außerhalb
des Messbereichs.
Ein-/Ausschalten der Sonnenautomatik:
1. Sonnenautomatik ein-/ausschalten
8. Manuelle Bedienung
1. manuell AUF und STOP
2. manuell AB und STOP
8.1 Fernbedienung mit externen Tastern
Es besteht die Möglichkeit, den Troll mit einem externen Taster oder einer
anderen Steuerung zu bedienen.
Externe (▲) AUF-Taste drücken der Rollladen fährt hoch
Externe (▲) AUF-Taste tippen der Rollladen stoppt
oder
Externe (t) AB-Taste drücken Drehrichtungswechsel
Gleiches gilt für die AB (t)-Richtung.
HinwEiS
Bei Bedarf können Sie auch mehrere Troll parallel an einen Handtaster anschlie-
ßen und diese mit dem Handtaster fernbedienen. Dazu werden die Rohrmotoren
bei jedem Schaltvorgang, mit Hilfe der internen Schaltlogik synchronisiert.
9. Demontage
Es besteht Lebensgefahr durch Stromschlag.
Beachten sie die Sicherheitshinweise wie zuvor beim
elektrischen Anschluss beschrieben.
1. Die netzzuleitung spannungslos schalten.
2. Das Bedienteil des Troll Eco vom installationsgehäuse
ziehen.
3. Das installationsgehäuse von der Unterputzdose
losschrauben und vorsichtig herausziehen.
4. Den Troll Eco abklemmen.
5. Die Unterputzdose wieder schließen und die Anschluss-
leitung gegen unbeabsichtigtes Berühren sichern.
10. Technische Daten
Nennspannung: 230 V/50 Hz
Schaltleistung: 8 (4) A
Schutzklasse: II
Stand-by-Verbrauch: < 0,5 W
Nebenstelleneingänge: 2
Schaltspannung der
Nebenstelleneingänge: 230 V /50 Hz / 1 mA
Anschlussquerschnitt: 3 x 1, 5 mm 2
Sonnenemfpindlichkeit: 2000- 20000 Lux
Einbauart: Unterputz
Abmessungen:
- 2606-UW/-AL 55 x 55 x 12,8 mm
- 2607-UW/-AL 50 x 50 x 15,2 mm
Einbautiefe: 34 mm
zulässige Umgebungstemperatur: 0 bis 40 °C
Montage- und
Bedienungsanleitung

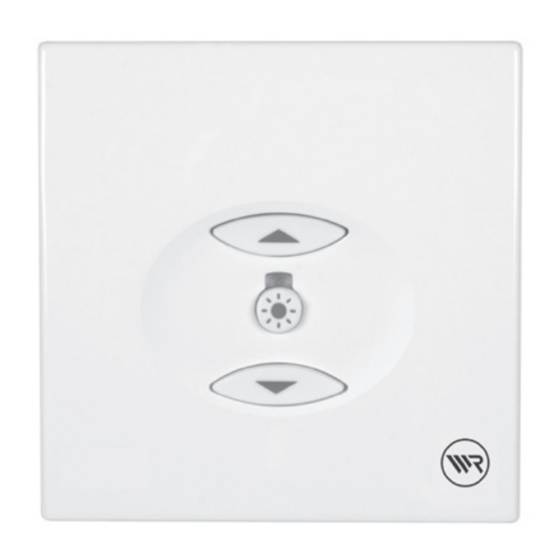

Troll Eco inkl. Lichtsensor
Artikel Nr.: 2606-UW/-AL; 2607-UW/-AL
VBD 573-1-D (03.10)
Garantiebedingungen
RADEMACHER Geräte-Elektronik GmbH gibt eine 24-monatige Garantie für Neugeräte, die
entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle
Konstruktionsfehler, Materialfehler und Fabrikationsfehler.
Ausgenommen von der Garantie sind:
◆ Fehlerhafter Einbau oder Installation
◆ Nichtbeachtung der Einbau- und Bedienungsanleitung
◆ Unsachgemäße Bedienung oder Beanspruchung
◆ Äußere Einwirkungen wie Stöße, Schläge oder Witterung
◆ Reparaturen und Abänderungen von dritten, nicht autorisierten Stellen
◆ Verwendung ungeeigneter Zubehörteile
◆ Schäden durch unzulässige Überspannungen ( z. B. Blitzeinschlag )
◆ Funktionsstörungen durch Funkfrequenzüberlagerungen und sonstige Funkstörungen
Innerhalb der Garantiezeit auftretende Mängel beseitigt RADEMACHER kostenlos entweder durch
Reparatur oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleichwertigen oder
neuen Ersatzgerätes. Durch Ersatzlieferung oder Reparatur aus Garantiegründen tritt keine generelle
Verlängerung der ursprünglichen Garantiezeit ein.
