- Seite 1 DuoFern Motor-Aktor 9471-2 Gebrauchsanleitung zum elektrischem Anschluss und zur Inbetriebnahme Artikel-Nr. 3514 06 63 Typ: 9471-2 VBD 621-2 (07.16)
-
Seite 2: Sehr Geehrte Kunden
Sehr geehrte Kunden..mit dem Kauf des DuoFern Motor-Aktors 9471-2 haben Sie sich für ein Qualitätsprodukt aus dem Hause RADEMACHER ent- schieden. Wir danken Ihnen für Ihr Vertrauen. Die RADEMACHER Produkte sind unter Aspekten des größten Komforts entstanden. Mit einem kompromisslosen Qualitäts- anspruch und nach langen Versuchsreihen sind wir stolz, Ihnen dieses innovative Produkt zu präsentieren. -
Seite 3: Inhaltsverzeichnis
Inhalt Sehr geehrte Kunden............2 Diese Anleitung..............4 Anwendung dieser Anleitung ............4 Gefahrensymbole ...............5 Gefahrenstufen und Signalwörter ..........5 Verwendete Darstellungen und Symbole ........6 Glossar - Begriffserklärung ..............7 Lieferumfang ...............8 Gesamtansicht und Anschlüsse ........9 Bedientasten und Kontrollleuchte ..........10 Funktionsbeschreibung ..........11 Funktionsmerkmale................ -
Seite 4: Diese Anleitung
1. Diese Anleitung..beschreibt Ihnen die Montage, den elektrischen Anschluss und die Inbetriebnahme des DuoFern Motor-Aktors 9471-2. 1.1 Anwendung dieser Anleitung ◆ Bitte lesen Sie diese Anleitung vollständig durch und beach- ten Sie alle Sicherheitshinweise bevor Sie mit den Arbeiten beginnen. -
Seite 5: Gefahrensymbole
2. Gefahrensymbole In dieser Anleitung verwenden wir folgende Gefahrensymbole: Lebensgefahr durch Stromschlag Gefahrenstelle / gefährliche Situation 2.1 Gefahrenstufen und Signalwörter GEFAHR! Diese Gefährdung wird zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird. WARNUNG! Diese Gefährdung kann zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird. -
Seite 6: Verwendete Darstellungen Und Symbole
2.2 Verwendete Darstellungen und Symbole Darstellung Beschreibung Handlungsschritte Aufzählungen ◆ 1) oder a) Listen weitere nützliche Informationen Lesen Sie die zugehörige Anleitung... -
Seite 7: Glossar - Begriffserklärung
2.3 Glossar - Begriffserklärung DuoFern ◆ RADEMACHER Funk-Technik zur Steuerung kompatibler Produkte. WR ConfigTool ◆ RADEMACHER Software zur Programmierung der DuoFern Handzentrale inkl. automatischem Software-Update für die DuoFern Handzentrale. HomePilot® ◆ Der HomePilot® ist eine zentrale Steuereinheit für RADEMACHER Funk-Produkte. -
Seite 8: Lieferumfang

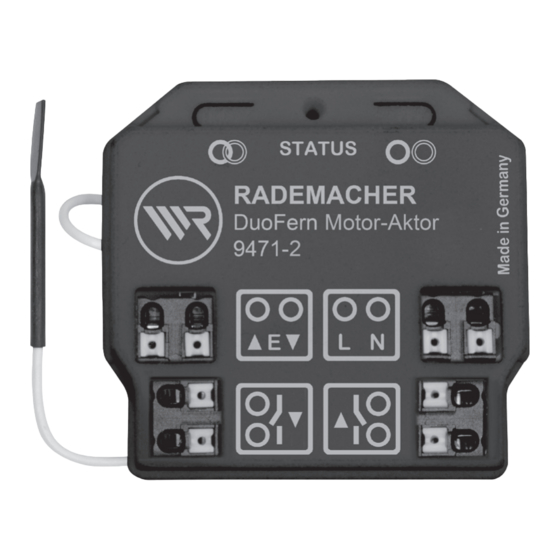

3. Lieferumfang Lieferumfang a) 1 x DuoFern Motor-Aktor 9471-2 inkl. Antenne b) 1 x Gebrauchsanleitung (ohne Abbildung) -
Seite 9: Gesamtansicht Und Anschlüsse
4. Gesamtansicht und Anschlüsse Pos. Symbol Beschreibung Steuereingang ( Auf / Ab bzw. Ein / Aus ) Anschluss eines externen Schalters / Tasters zur manuellen Steuerung vor Ort. potentialfreier Relaiskontakt - Drehrichtung (Ab) Anschluss eines elektrischen Verbrauchers (z.B. eines Motors). potentialfreier Relaiskontakt - Drehrichtung (Auf) Anschluss eines elektrischen Verbrauchers... -
Seite 10: Bedientasten Und Kontrollleuchte
4.1 Bedientasten und Kontrollleuchte Pos. Symbol Beschreibung Verbinden-Taste Anmeldung im DuoFern Funk-Netzwerk bzw. an einem DuoFern Sender. STATUS Kontrollleuchte - Statusanzeige grün blinkend Verbinden ist aktiv konstant Verbinden oder Trennen leuchtend war erfolgreich kurzes Auf- Empfang eines Steuer- blitzen kommandos blinkend Trennen ist aktiv konstant... -
Seite 11: Funktionsbeschreibung
5. Funktionsbeschreibung Den DuoFern Motor-Aktor 9471-2 können Sie für folgende Anwendungen benutzen: ◆ Steuern von Motoren mit abweichender Versorgungsspannung (z. B. Gleichstrommotoren) ◆ Anschluss an Steuereingänge anderer Aktoren und Steuerungen ◆ Steuern sonstiger geeigneter Verbraucher Potentialfreie Relaiskontakte Die Schaltkontakte des DuoFern Motor-Aktor 9471-2 sind poten- tialfrei und sicherheitsgetrennt zur 230 V / 50 Hz Versorgungs- spannung des Aktors ausgelegt. -
Seite 12: Funktionsmerkmale
Auf / Ab ● ● ● 16. Regenfunktion ● 17. Regenautomatik ein / aus ein / aus ● ● ● 18. Drehrichtung Regen Auf / Ab ● ● ● Die Software „WR ConfigTool“ können Sie von unserer Internetseite www.rademacher.de herunterladen. - Seite 13 ● ● ● 23. Verbindungstest ● ● 24. Verbinden mit Funkcode ● ● ● 25. Endpunkteinstellung von RADEMACHER Rohrmotoren über Funk 26. Reset über Funk (3-Stufig) ● ● 27. Einknopf-Bedienung 28. Tipp-Betrieb ● ● 29. Jalousiemodus ein / aus ●...
-
Seite 14: Technische Daten
6. Technische Daten Netzanschluss [ L / N ] Versorgungsspannung 230 V / 50 Hz aus dem Netz: Leistungsaufnahme: Standby: < 0,5 W Steuereingang [ s E t ] für einen externen Rollladenschalter / Taster vor Ort Eingangsspannung: 230 V / 50 Hz (Ri = 200 kW) Potentialfreie Relaiskontakte - Drehrichtung [ s / t ] Maximale Schaltleistung 6,5 A / 1500 W pro Kanal... -
Seite 15: Potentialfreie Relaiskontakte - Drehrichtung [ S / T ]
6. Technische Daten Potentialfreie Relaiskontakte - Drehrichtung [ s / t ] Maximale Schaltleistung kapazitive Lasten wie: bei 230V / 50 Hz elektronische Transformatoren, Relais-Kontaktspannung: AC/DC-Wandler z.B. für Klein- spannungs-Glühlampen wie Halogenlampen, LED‘s, etc. 5 A / 1150 W Maximale Schaltleistung ohmsche Lasten bei DC Relais-Kon-... -
Seite 16: Allgemeine Angaben
6. Technische Daten DuoFern Funktechnik Sendefrequenz: 434,5 MHz Sendeleistung: max. 10 mW Reichweite: im Gebäude: ca. 30 m * im Freien: ca. 100 m * je nach Bausubstanz Maximale Anzahl an DuoFern Geräten: Allgemeine Angaben Zulässige Umgebungs- -20 °C bis + 55 °C temperatur: Maße (B x H x T): 48,7 x 45,7 x 19,8 mm... -
Seite 17: Sicherheitshinweise
7. Sicherheitshinweise Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu Sachschäden führen (Stromschlag / Kurzschluss). ◆ Verwenden Sie niemals defekte oder beschädigte Geräte. ◆ Prüfen Sie den DuoFern Motor-Aktor 9471-2 auf Unversehrt- heit. ◆ Wenden Sie sich bitte an unseren Kundendienst falls Sie Schäden feststellen, s. -
Seite 18: Nicht Bestimmungsgemäße Verwendung
7.1 Bestimmungsgemäße Verwendung Funkanlagen die auf der gleichen Frequenz senden, können zu Empfangsstörungen führen. ◆ Gegebenenfalls wird zur Stromversorgung des verwende- ten Motors eine separate Stromversorgung (z. B. Netzteil) benötigt. Achten Sie bei der Installation auf die jeweiligen Einsatz- und Montagebedingungen und prüfen Sie ob die Motorleistung im Rahmen der Schaltleistung des Aktors liegt. -
Seite 19: Erforderliches Fachwissen Des Installateurs
7.2 Nicht bestimmungsgemäße Verwendung Bei Verwendung des DuoFern Motor-Aktors 9471-2 im Außen- bereich besteht Lebensgefahr durch Kurzschluss und Strom- schlag. ◆ Montieren und Betreiben Sie den DuoFern Motor-Aktor 9471-2 nicht im Rollladenkasten / im Außenbereich oder in feuchten Räumen. 7.3 Erforderliches Fachwissen des Installateurs Elektrischer Anschluss, Montage und Inbetriebnahme des DuoFern Motor-Aktors 9471-2 müssen durch eine ausgebildete Elektrofachkraft nach den Anweisungen in dieser Anleitung... -
Seite 20: Sicherheitshinweise Zum Elektrischen Anschluss
Sicherheitshinweise zum elektrischen Anschluss Vergleichen Sie vor dem elektrischen Anschluss die Angaben zur Spannung / Frequenz auf dem Typenschild mit denen des örtlichen Stromnetzes. GEFAHR! Es besteht Lebensgefahr durch Stromschlag bei Berührung von elektrischen Komponenten. ◆ Führen Sie alle Anschluss- und Montagearbeiten nur im spannungslosen Zustand aus. -
Seite 21: Wichtige Hinweise Zum Elektrischen Anschluss
8.1 Wichtige Hinweise zum elektrischen Anschluss Anschlusshinweise zur Bedienung mit einem externen Rollladenschalter/Taster vor Ort ◆ Verwenden Sie unbedingt einen verriegelnden Rollladen- schalter / Taster um eine erhöhte Stromaufnahme und eine zu große Wärmeentwicklung zu vermeiden. ◆ Bei Verwendung des Steuereingangs [ s E t ] müssen Sie den externen Rollladenschalter/Taster und den DuoFern Motor- Aktor 9471-2 an die gleiche Phase [ L ] anschließen. -
Seite 22: Den Duofern Motor-Aktor 9471-2 Anschließen Und Montieren
8.2 Den DuoFern Motor-Aktor 9471-2 anschließen und montieren Schalten Sie das Netz stromlos und prüfen Sie ob die Zuleitungen stromlos sind. Verlegen Sie alle Anschlussleitungen sicher bis in die Unterputzdose. Isolieren Sie alle Adern wie zuvor gefordert auf 9 mm ab und schließen Sie sie gemäß... -
Seite 23: Anschlussplan (Z.b. Für 24 V Dc Motoren)
8.3 Anschlussplan (z.B. für 24 V DC Motoren) 230 V / 50 Hz externer Rollladenschalter N PE Steuereingang Auf Steuereingang Ab STATUS RADEMACHER DuoFern Motor-Aktor 9471-2 Drehrichtung Ab / Auf Gleichstrommotor 24 V DC... -
Seite 24: An-/Abmelden Von Duofern Sendern
9. An-/Abmelden von DuoFern Sendern Damit Sie das DuoFern Motor-Aktor 9471-2 mit einem DuoFern Sender bedienen können, müssen Sie jeden gewünschten Sender am DuoFern Motor-Aktor 9471-2 anmelden. Sie können max. 20 DuoFern Sender (z. B. DuoFern Handsender Standard etc.) anmelden. Den gewünschten DuoFern Sender in den An-/ bzw. -
Seite 25: An-/Abmelden Via Funkcode
9.1 An-/Abmelden via Funkcode Mit Hilfe des Funkcodes können Sie den DuoFern Motor-Aktor 9471-2 direkt ansteuern, um zum Beispiel auch nach der Installation weitere DuoFern-Sender mit dem Aktor zu verbinden. Den Funkcode finden Sie auf dem beiliegenden Etikett und auf der Rückseite des DuoFern Motor-Aktors 9471-2. -
Seite 26: Einstellungen Löschen (Reset)
10. Einstellungen löschen (Reset) Um den DuoFern Motor-Aktor 9471-2 auf den Auslieferungs- zustand zurückzusetzen müssen Sie einen Reset durchführen. Drücken Sie die Trennen-Taste ca. 5 Sekunden lang, bis die STATUS-LED konstant rot leuchtet. Alle Einstellungen werden gelöscht und auf die Werksein- stellungen zurückgesetzt und die angemeldeten DuoFern Sender werden automatisch abgemeldet. -
Seite 27: Demontage
11. Demontage GEFAHR! Es besteht Lebensgefahr durch Stromschlag bei Berührung von elektrischen Komponenten. ◆ Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie gegen Wiedereinschalten. Prüfen Sie die Anlage auf Spannungsfreiheit. Melden Sie den DuoFern Motor-Aktor 9471-2 aus dem DuoFern Netzwerk ab. -
Seite 28: Vereinfachte Eu-Konformitätserklärung
12. Vereinfachte EU-Konformitätserklärung Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass der DuoFern Motor-Aktor 9471-2 der Richtlinie 2014/53/EU (Funkanlagenrichtlinie) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.rademacher.de/ce... -
Seite 29: Garantiebedingungen
